FROSTI®-XL vorstbestendige buitenkraan, met bedieningsgreep XL, bouwsetuitvoering

figuur 578 05

  • ruwbouw uitvoering, ontworpen voor installatie tijdens de bouw en voor installatie achteraf in bestaande buitenmuren
  • in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • hoog uitloopvermogen tot 45 l/min (1 bar)
  • mat verchroomde bedieningsgreep met overdraaibeveiliging
  • speciale bouwlengte voor zeer dikke muren

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 578 05
figuur 578 05
figuur 578 05
figuur 578 05
figuur 578 05

Productkenmerken

  • ruwbouw uitvoering, ontworpen voor installatie tijdens de bouw en voor installatie achteraf in bestaande buitenmuren
  • in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • bovendeel voor snel opendraaien (twee draaiingen)
  • kegel met binnenliggende keerklep
  • EPDM-afdichting zitting
  • te verlengen met behulp van optioneel te verkrijgen verlengingsset
  • geïntegreerde keerklep en beluchter als beveiligingscombinatie HD
  • ingang buitendraad
  • vrij van dode ruimtes
  • incl. slangaansluiting voor gangbare slangen
  • hoog uitloopvermogen tot 45 l/min (1 bar)
  • met tegen diefstal beveiligde beluchter voor automatisch leeglopen
  • mat verchroomde bedieningsgreep met overdraaibeveiliging
  • incl. vastgezette verdraaibeveiliging
  • incl. tweedelige muurplaat voor vlakke afsluiting met de muur
  • Uitloopbehuizing met montagevlakken
  • speciale bouwlengte voor zeer dikke muren

Normen en certificaten

  • DVGW-certificaat conform DIN EN 17821
  • ÖVGW-certificaat
  • BELGAQUA-certificaat
  • VA-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1
  • NEN/NBN EN 1717

Technische gegevens

  • min. inbouwdiepte 150 mm
  • max. inbouwdiepte 530 mm
  • druktrap PN 16
  • max. bedrijfstemperatuur 65 °C

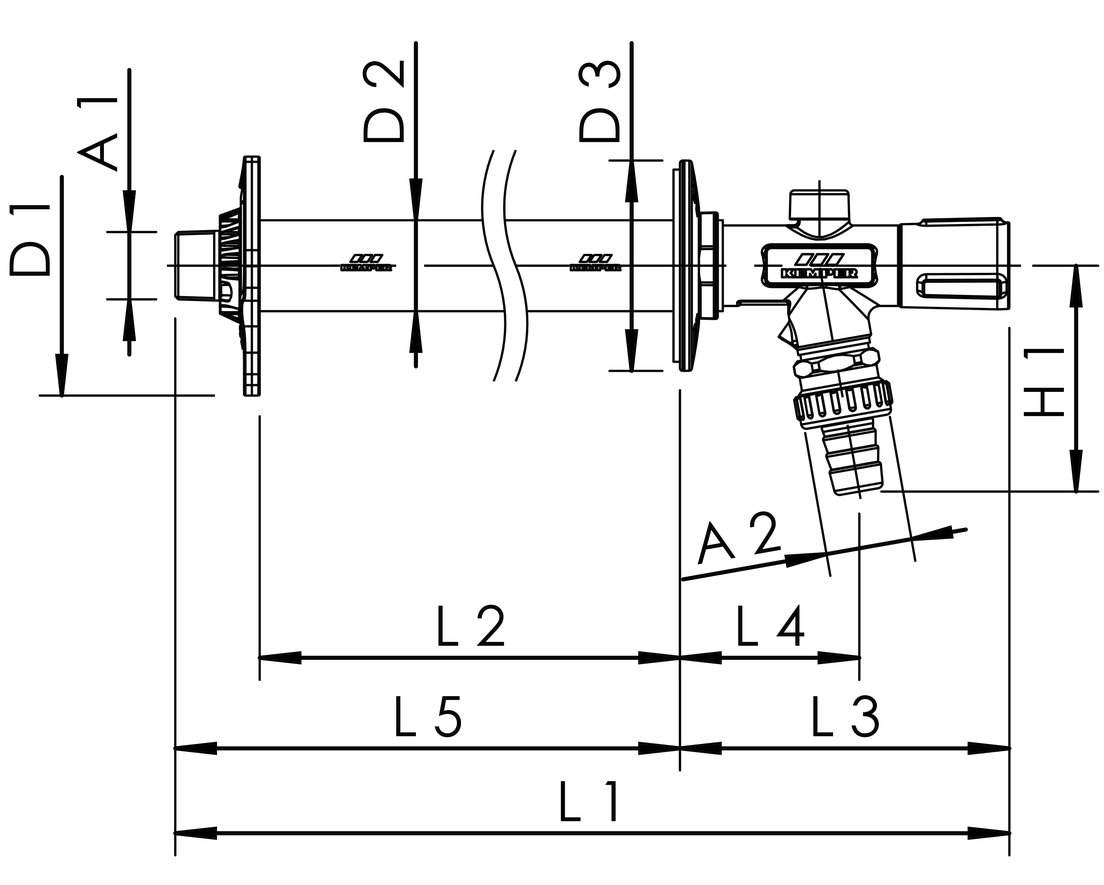

figuur 578 05
Bestelnr. DN A1 A2 D1
(mm) 		D2
(mm) 		D3
(mm) 		H1
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		L5
(mm) 		flow
bij 0,05 MPa (l/s) 		flow
bij 0,1 MPa (l/s) 		flow
bij 0,15 MPa (l/s) 		kg
5780501500 15 R 1/2 G 3/4 100 35 81 71,5 681 523,5 127 66,5 554 0,46 0,67 0,82 2,08
5780502000 20 R 3/4 G 1 100 35 81 86,5 683 523,5 127 69 556 0,52 0,75 0,92 2,20
