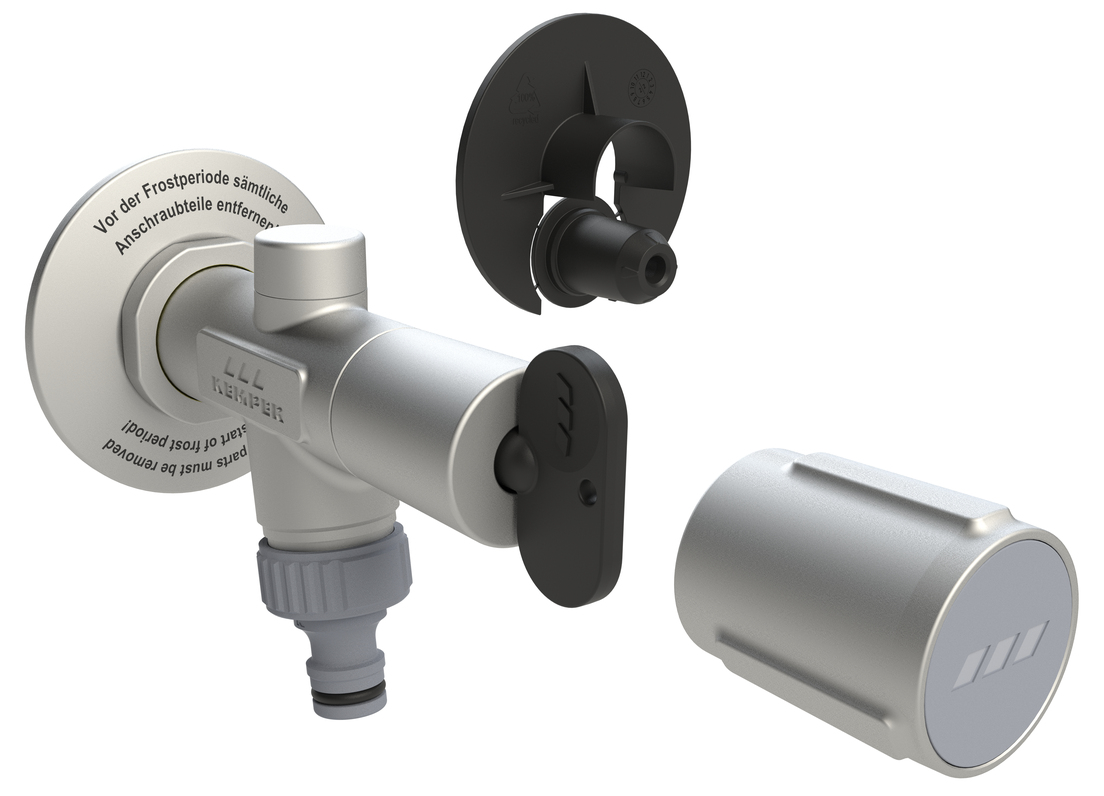

FROSTI® vorstbestendige buitenkraan, met steeksleutel, bouwsetuitvoering

figuur 578 03

  • ruwbouw uitvoering, ontworpen voor installatie tijdens de bouw en voor installatie achteraf in bestaande buitenmuren
  • in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • hoog uitloopvermogen tot 45 l/min (1 bar)
  • met tegen diefstal beveiligd bovendeel met steeksleutel

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 578 03
figuur 578 03
figuur 578 03
figuur 578 03
figuur 578 03

Productkenmerken

  • ruwbouw uitvoering, ontworpen voor installatie tijdens de bouw en voor installatie achteraf in bestaande buitenmuren
  • in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • universele baulengte voor alle gangbare inbouwdieptes
  • bovendeel voor snel opendraaien (twee draaiingen)
  • kegel met binnenliggende keerklep
  • EPDM-afdichting zitting
  • te verlengen met behulp van optioneel te verkrijgen verlengingsset
  • geïntegreerde keerklep en beluchter als beveiligingscombinatie HD
  • ingang buitendraad
  • vrij van dode ruimtes
  • incl. slangaansluiting voor gangbare slangen
  • hoog uitloopvermogen tot 45 l/min (1 bar)
  • met tegen diefstal beveiligde beluchter voor automatisch leeglopen
  • incl. vastgezette verdraaibeveiliging
  • incl. tweedelige muurplaat voor vlakke afsluiting met de muur
  • Uitloopbehuizing met montagevlakken
  • met tegen diefstal beveiligd bovendeel met steeksleutel

Normen en certificaten

  • DVGW-certificaat conform DIN EN 17821
  • ÖVGW-certificaat
  • BELGAQUA-certificaat
  • VA-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1
  • NEN/NBN EN 1717

Technische gegevens

  • min. inbouwdiepte 150 mm
  • max. inbouwdiepte 415 mm
  • druktrap PN 16
  • max. bedrijfstemperatuur 65 °C

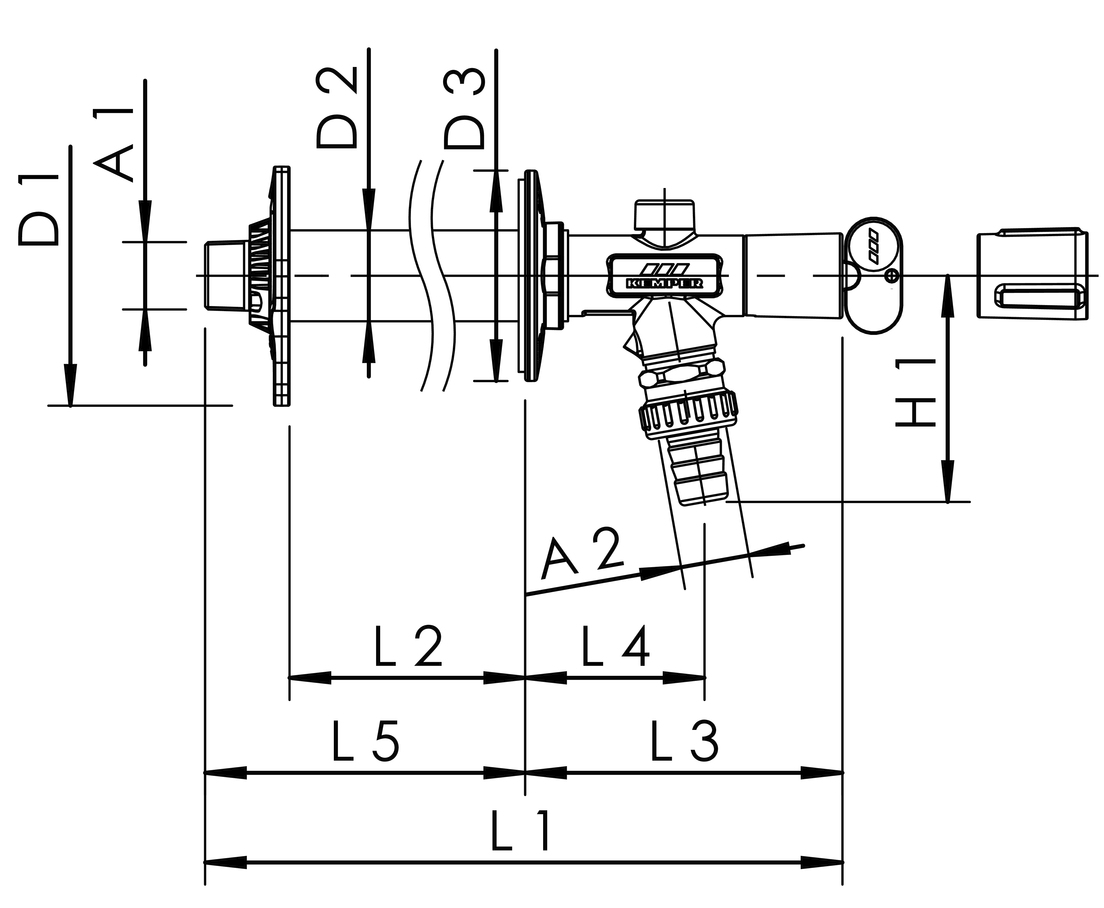

figuur 578 03
Bestelnr. DN A1 A2 D1
(mm) 		D2
(mm) 		D3
(mm) 		H1
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		L5
(mm) 		flow
bij 0,05 MPa (l/s) 		flow
bij 0,1 MPa (l/s) 		flow
bij 0,15 MPa (l/s) 		kg
5780301500 15 R 1/2 G 3/4 100 35 81 71,5 556 403,5 122 66,5 434 0,46 0,67 0,82 1,85
5780302000 20 R 3/4 G 1 100 35 81 86,5 558 403,5 122 69 436 0,52 0,75 0,92 1,93

CAD-modellen

Bestelnr. DN CAD-model
5780301500 15 3D-gegevens weergeven
5780302000 20 3D-gegevens weergeven
