MULTI-THERM thermostatische inregelafsluiter, 50 °C tot 65 °C, buitendraad

figuur 141 0G

  • automatische regelklep voor hydraulische uitbalancering van stijg- en vloerdistributieleidingen
  • voor de thermische zelfregelende, hydraulische balans, met automatische omschakeling van het regelbereik naar thermische desinfectie
  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • met afsluiterfunctie en ingang voor thermometer of sensor

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 141 0G
figuur 141 0G
figuur 141 0G
figuur 141 0G
figuur 141 0G

Productkenmerken

  • automatische regelklep voor hydraulische uitbalancering van stijg- en vloerdistributieleidingen
  • voor de thermische zelfregelende, hydraulische balans, met automatische omschakeling van het regelbereik naar thermische desinfectie
  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • met afsluiterfunctie en ingang voor thermometer of sensor
  • PTFE-afdichting zitting
  • thermostatische regelknop
  • buitendraad voor vlakdichtende aansluitingen
  • met aftapstop
  • vrij van dode ruimtes
  • met afsluiter-, regel- en instelfunctie

Normen en certificaten

  • DVGW-certificaat
  • ÖVGW-certificaat
  • SVGW-certificaat
  • WRAS-certificaat
  • KIWA-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • voor installaties volgens DVGW-werkblad W 551 / W 553 / DIN 1988-300
  • volgens normen van het Duits federaal milieuagentschap
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • regelbereik 50 °C - 65 °C
  • druktrap PN 16
  • max. bedrijfstemperatuur 90 °C

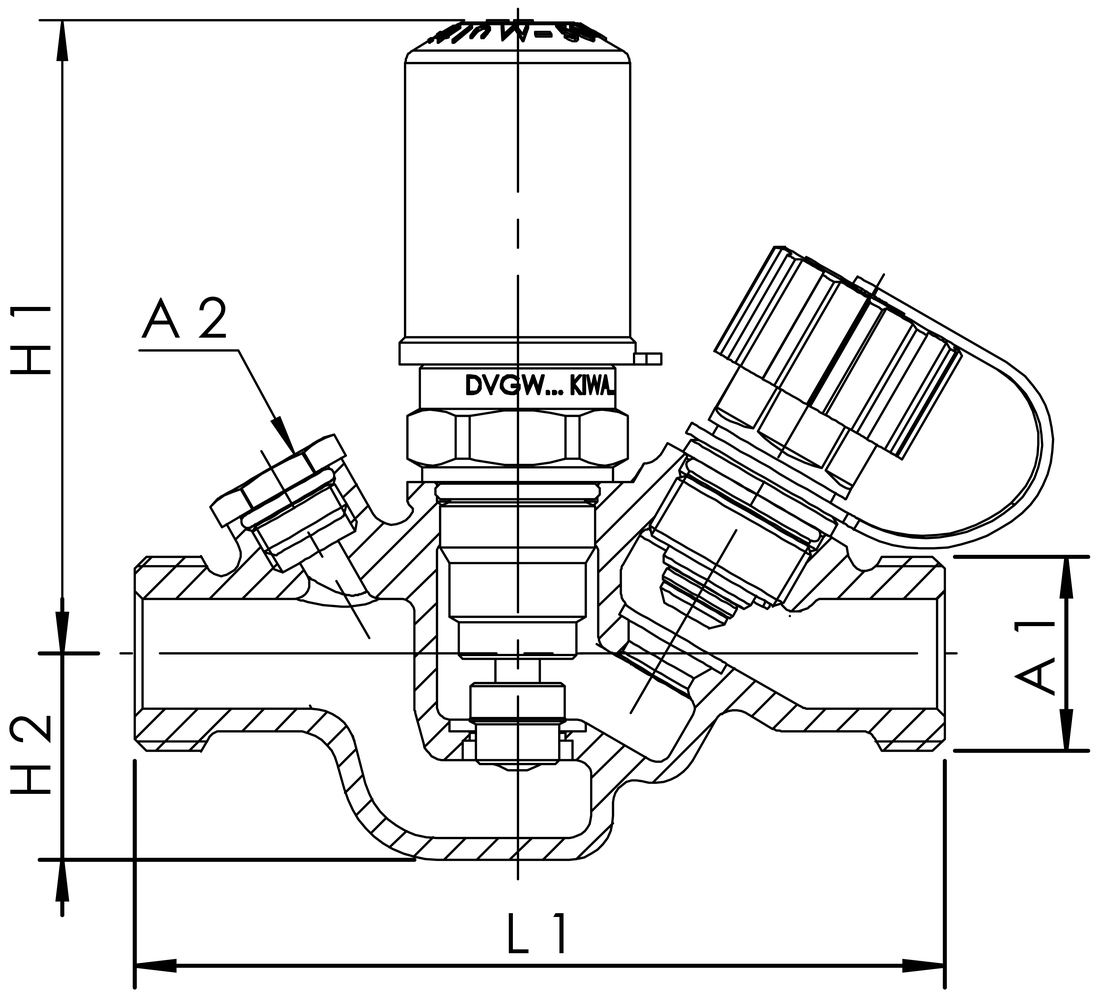

figuur 141 0G
Bestelnr. DN A1 A2 H1
(mm) 		H2
(mm) 		L1
(mm) 		kvs
(m³/h) 		kg
1410G01500 15 G 3/4 G 1/4 85 28 110 1,3 0,67
1410G02000 20 G 1 G 1/4 85 33 123 1,6 0,86
1410G02500 25 G 1 1/4 G 1/4 97,5 34 133 3,2 1,16
