Dubbele koppeling met wartelmoer aan beide kanten

figuur 101 06

  • te combineren met KEMPER appendages met buitendraad
  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 101 06
figuur 101 06
figuur 101 06
figuur 101 06
figuur 101 06

Productkenmerken

  • te combineren met KEMPER appendages met buitendraad
  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water

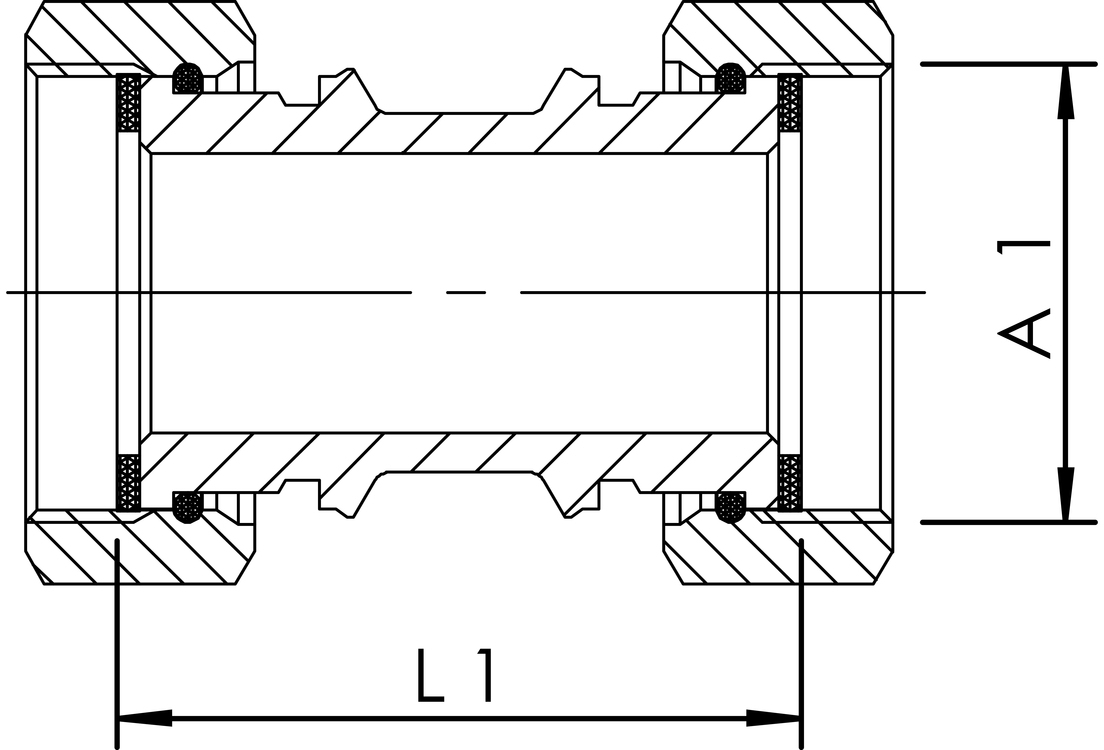

Bestelnr. DN A1 BS
(mm) 		L1
(mm) 		HS
(mm) 		LS
(mm) 		kg
1010601500 15 G 3/4 35 56 35 69 0,17
1010602000 20 G 1 42 60 42 75 0,26
1010602500 25 G 1 1/4 52 61 52 78 0,42
1010603200 32 G 1 1/2 57 64 57 82 0,48
1010604000 40 G 1 3/4 60 55 60 76 0,54
1010605000 50 G 2 3/8 80 67 80 90 1,10
