KHS Hygiene Flush Box LITE, met flowsensor, met twee aansluitingen

figuur 689 03 010

  • bijzonder geschikt voor gebouwen met bijzondere veiligheidsvereisten
  • voor automatisch uitgevoerde spoelmaatregelen voor het zekerstellen van doelmatig gebruik
  • maakt een turbulente spoelmaatregel in drinkwaterleidingen tot DN 50 mogelijk

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 689 03 010
figuur 689 03 010
figuur 689 03 010
figuur 689 03 010
figuur 689 03 010

Productkenmerken

  • bijzonder geschikt voor gebouwen met bijzondere veiligheidsvereisten
  • voor automatisch uitgevoerde spoelmaatregelen voor het zekerstellen van doelmatig gebruik
  • maakt een turbulente spoelmaatregel in drinkwaterleidingen tot DN 50 mogelijk
  • met twee aansluitingen (spoelgroepen) bijv. voor koud drinkwater (PWC) en warm tapwater (PWH)
  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water, rvs en voor drinkwater toegestane kunststoffen
  • geschikt voor alle inbouwsituaties (op- en inbouw)
  • voor inbouw in de natte cel of in voorwand-systemen
  • kleine inbouwmaat
  • snelle montage door middel van boorsjabloon
  • montageframe (incl. dieptecompensatie) en bevestigingsmateriaal
  • wisselplaat (incl. plaatborging) met push-to-open magneetsluiting
  • grote revisieopening
  • buitendraad voor vlakdichtende aansluitingen
  • met afsluitfunctie ten behoeve van onderhoud
  • magneetafsluiter met geïntegreerd filter
  • flow- en temperatuursensor (Pt1000) voor het meten van spoelvolumes
  • flow 10 l/min (5 l/min of 15 l/min met optioneel toebehoren)
  • af fabriek gemonteerde spoelset voor de ingebruikname
  • alle functionele componenten zonder gereedschap te onderhouden
  • geïntegreerde overloopbewaking
  • geïntegreerde sifon (> 45 l/m) met verwijderbare kap
  • afvoer conform EN 1717
  • waterslot 50 mm conform DIN 1986-100
  • afvoerdiameter (DN 40 en DN 50)
  • besturingsunit LITE
  • geen geïntegreerde besturingslogica (aansturing via directe aansluiting van alle componenten op gebouwautomatisering / GBS (24 V/4-20 mA)
  • Interval-, tijd- en volumegestuurde spoelmaatregelen mogelijk (afhankelijk van de externe spoellogica)
  • Temperatuurgestuurde spoelmaatregelen mogelijk (afhankelijk van externe spoellogica) (alleen mogelijk met extra temperatuurmeetfitting)

Normen en certificaten

  • DVGW-certificaat
  • SVGW-certificaat
  • WRAS-certificaat
  • KIWA-certificaat
  • BELGAQUA-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1 (tot 30 l/min)

Technische gegevens

  • druktrap PN 10
  • max. bedrijfstemperatuur 70 °C
  • beschermingsklasse IP44
  • voedingsspanning 24 V DC

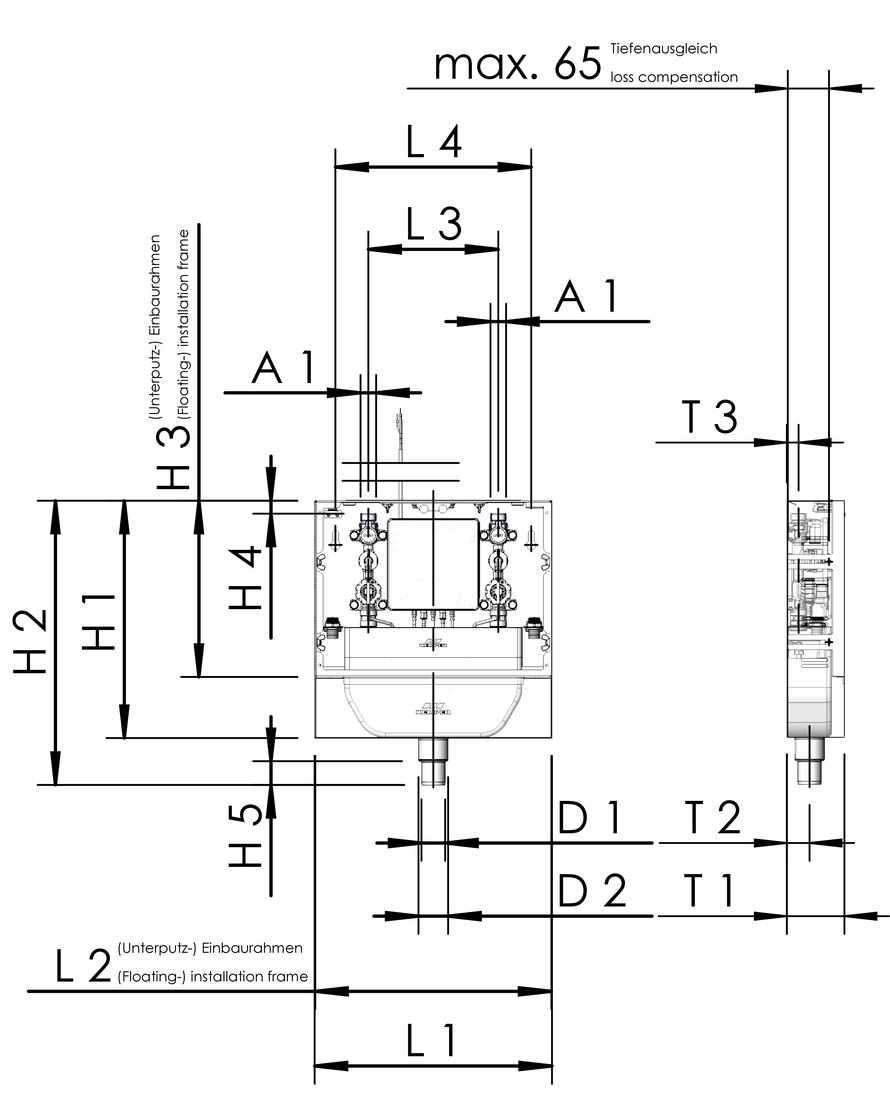

figuur 689 03 010
Bestelnr. DN A1 D1
(mm) 		D2
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		H5
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		T1
(mm) 		T2
(mm) 		T3
(mm) 		max. stromingsdruk
(MPa) 		min. waterdruk
(MPa) 		diameter
afvoer
(mm) 		kg
6890301000 15 G 3/4 40 50 400 480 297 21,8 40 400 398 219 330 97 38,25 19,7 0,7 0,1 40 / 50 8,40

CAD-modellen

Bestelnr. DN CAD-model
6890301000 15 3D-gegevens weergeven
