KHS Hygiene Flush Box PRO, met flowsensor, met een aansluiting

figuur 689 03 007

  • uitermate geschikt voor gebouwen met bijzondere hygiënevereisten
  • voor automatisch uitgevoerde spoelmaatregelen voor het zekerstellen van doelmatig gebruik
  • maakt een turbulente spoelmaatregel in drinkwaterleidingen tot DN 50 mogelijk

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 689 03 007
figuur 689 03 007
figuur 689 03 007
figuur 689 03 007
figuur 689 03 007
figuur 689 03 007
figuur 689 03 007
figuur 689 03 007
figuur 689 03 007

Productkenmerken

  • uitermate geschikt voor gebouwen met bijzondere hygiënevereisten
  • voor automatisch uitgevoerde spoelmaatregelen voor het zekerstellen van doelmatig gebruik
  • maakt een turbulente spoelmaatregel in drinkwaterleidingen tot DN 50 mogelijk
  • met één aansluiting (spoelgroep) voor koud drinkwater (PWC)
  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water, rvs en voor drinkwater toegestane kunststoffen
  • geschikt voor alle inbouwsituaties (op- en inbouw)
  • voor inbouw in de natte cel of in voorwand-systemen
  • kleine inbouwmaat
  • snelle montage door middel van boorsjabloon

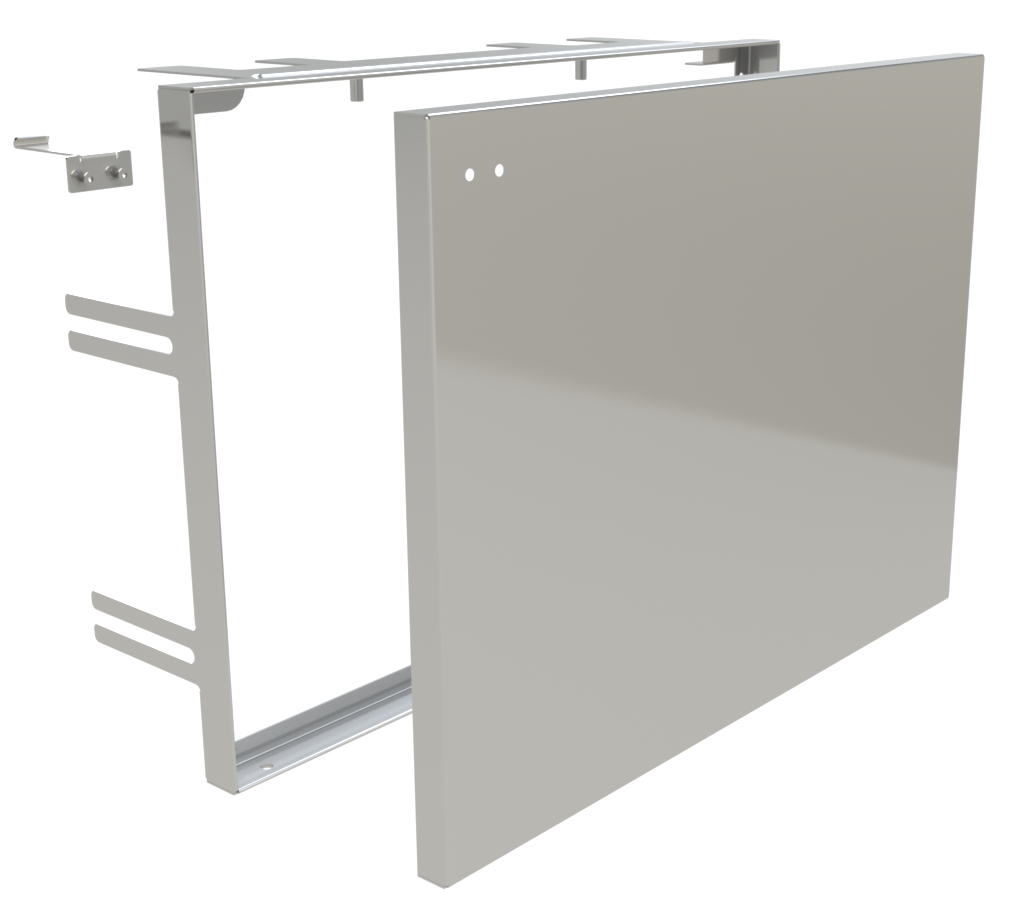

  • montageframe (incl. dieptecompensatie) en bevestigingsmateriaal

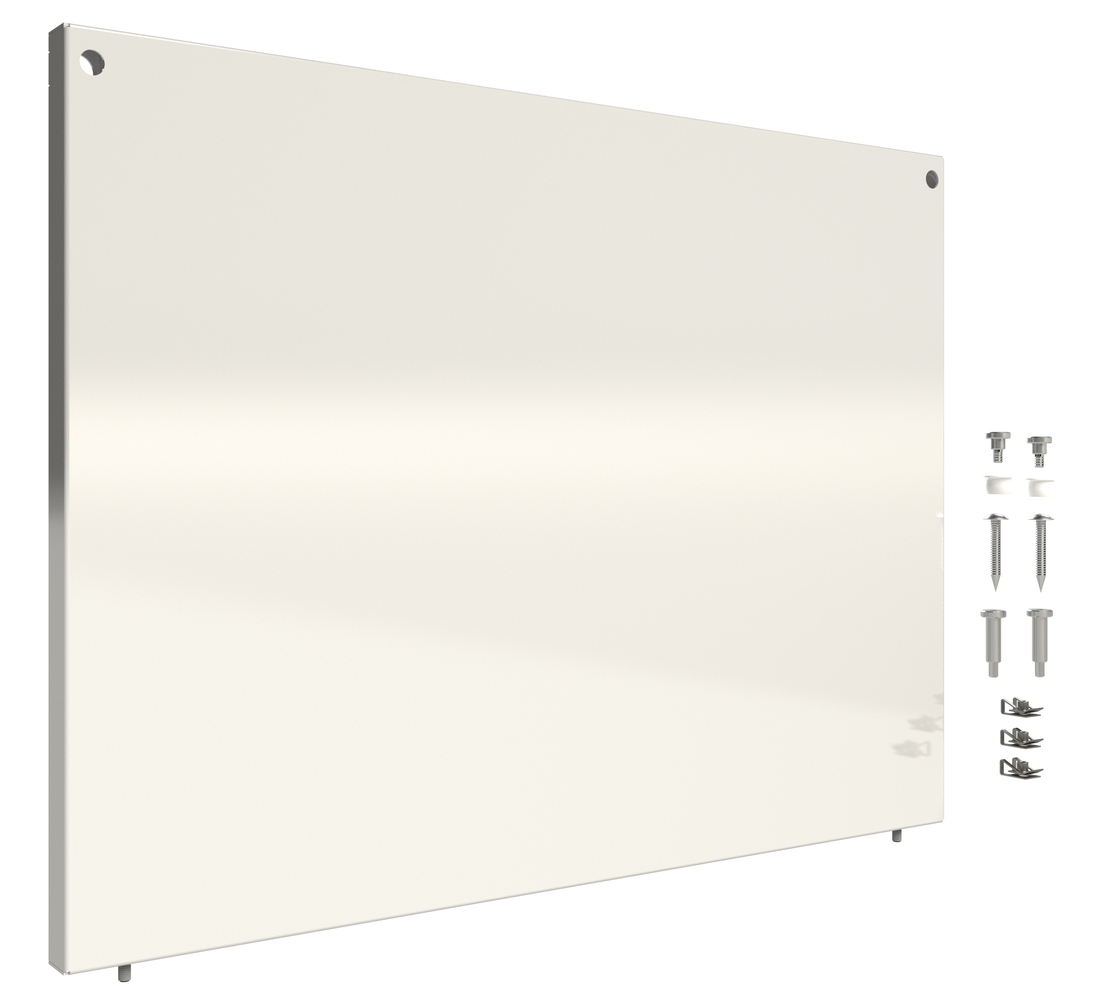

  • wisselplaat (incl. plaatborging) met push-to-open magneetsluiting
  • grote revisieopening
  • buitendraad voor vlakdichtende aansluitingen
  • met afsluitfunctie ten behoeve van onderhoud
  • magneetafsluiter met geïntegreerd filter
  • flow- en temperatuursensor (Pt1000) voor het meten van spoelvolumes
  • flow 10 l/min (5 l/min of 15 l/min met optioneel toebehoren)
  • af fabriek gemonteerde spoelset voor de ingebruikname
  • alle functionele componenten zonder gereedschap te onderhouden
  • geïntegreerde overloopbewaking
  • geïntegreerde sifon (> 45 l/m) met verwijderbare kap
  • afvoer conform EN 1717
  • waterslot 50 mm conform DIN 1986-100
  • afvoerdiameter (DN 40 en DN 50)

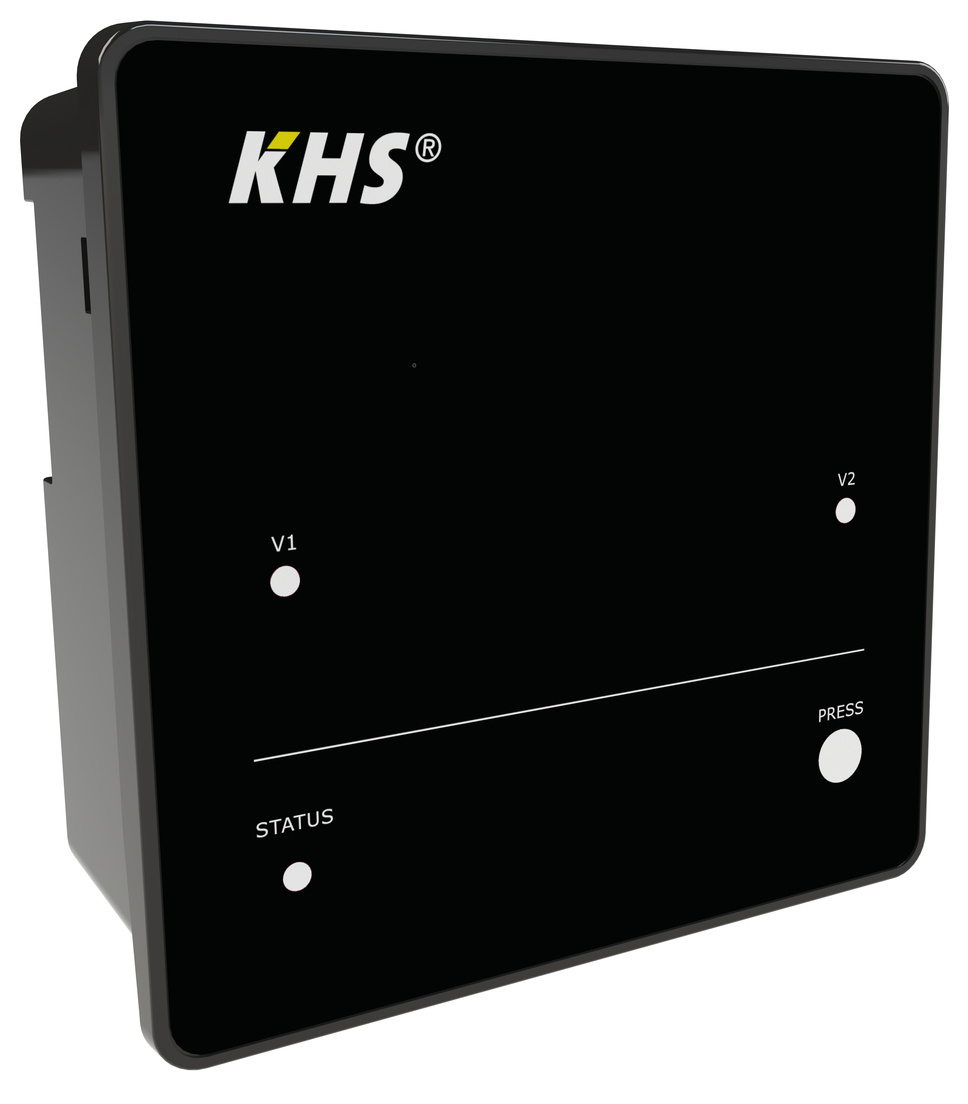

  • besturingsunit PRO
  • bediening via wifi (deactiverbaar) door middel van moderne access-point-technologie
  • zeven timers voor individuele spoelmaatregelen
  • Interval-, tijd- en volumegecontroleerde spoelmaatregelen
  • Temperatuur- en gebruiksgestuurde spoelmaatregelen (alleen mogelijk met extra Pt1000 temperatuurmeetfitting)
  • digitale ingebruikname- en onderhoudsassistent
  • uitlezen van analyses en logboeken via wifi en USB
  • gevisualiseerde geschiedenis van spoelmaatregelen

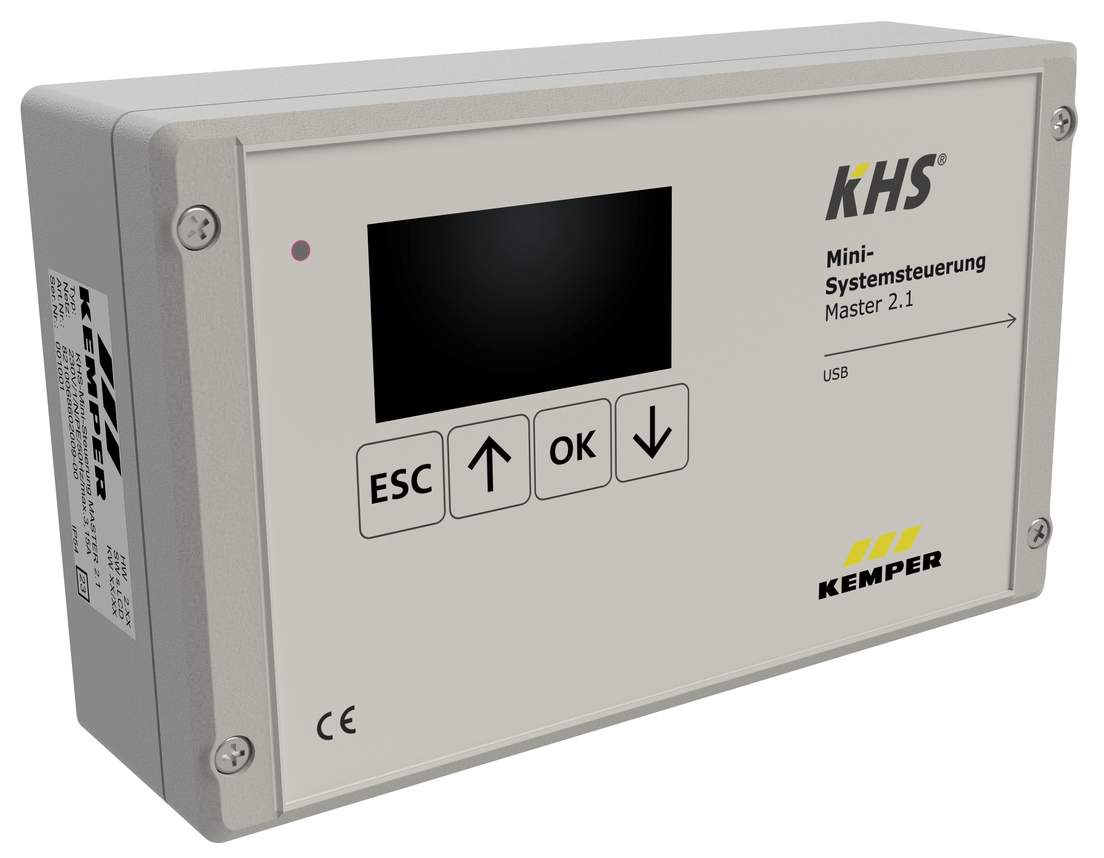

  • aansluiting op het KHS Mini besturingssysteem mogelijk
  • mogelijkheid om tot 60 hygiënespoelers te koppelen
  • tot 100.000 opslagplaatsen als bewijs voor het doelmatige gebruik
  • potentiaalvrij contact

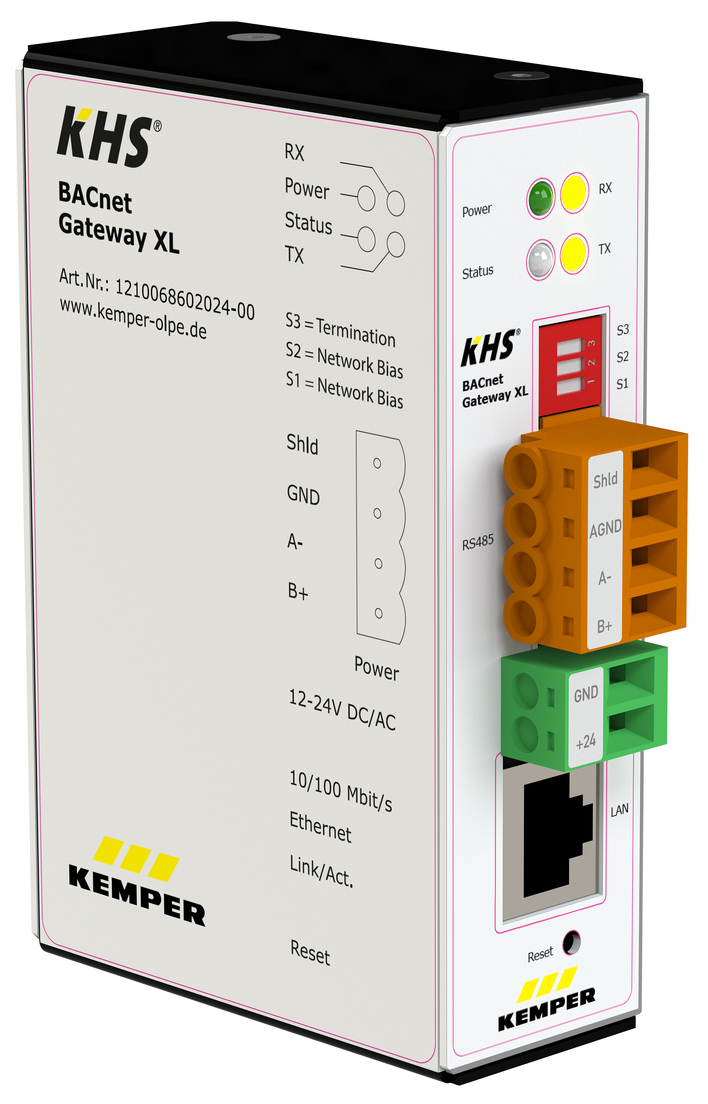

  • aansluiting op GBS (BACnet & modbus) via KEMPER hygiënesysteem KHS
  • aansluiting op het GBS middels digitale I/O
  • automatische detectie en controle van alle functionele componenten

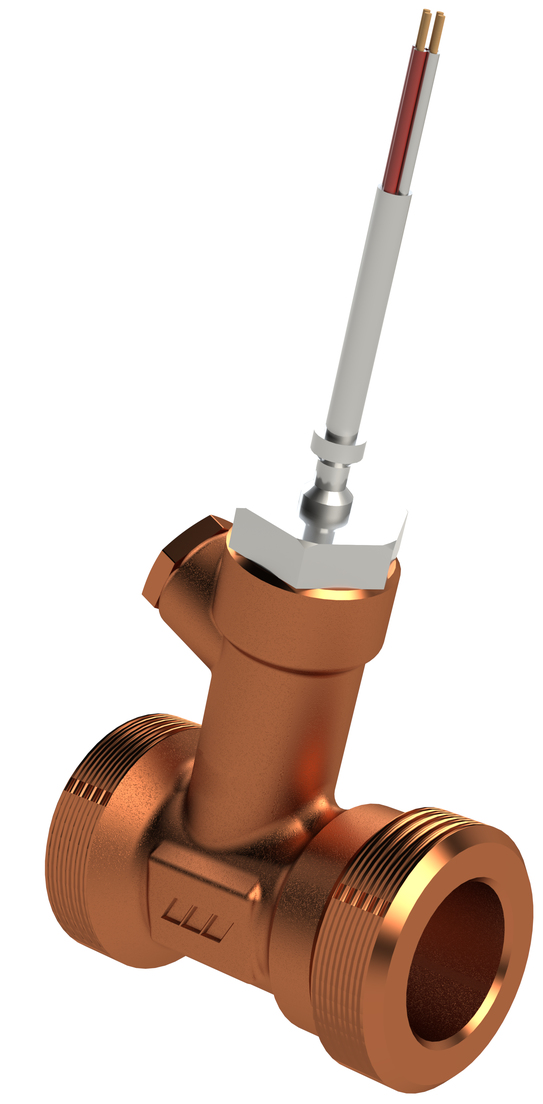

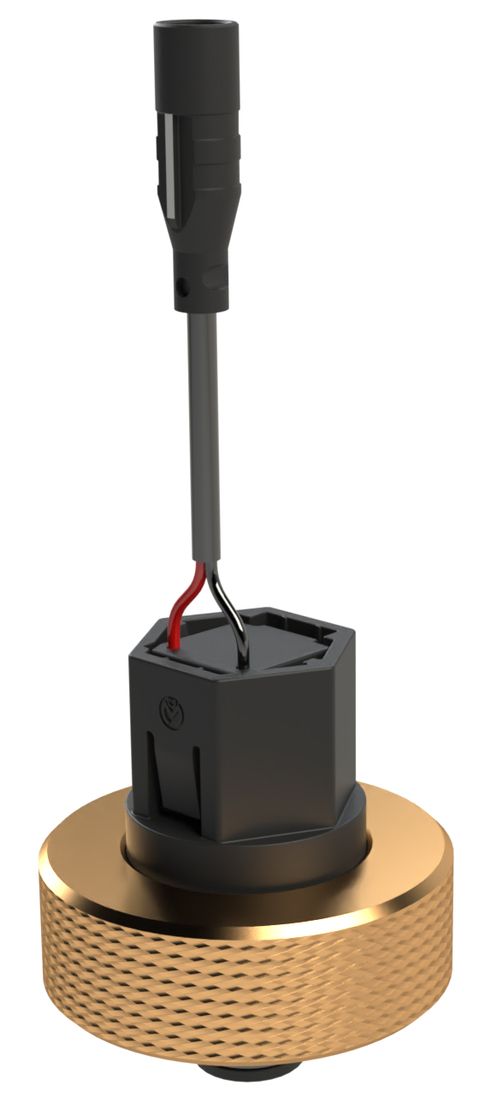

  • meting van de temperatuur van het medium met optioneel toebehoren (KHS temperatuurmeters Pt1000)
  • zoemer voor storingsmeldingen (in drie geluidssterkten)
  • led-statusweergave
  • alle externe verbindingen uitgevoerd als vaste aansluiting in de behuizing (geen externe aansluitdoos vereist)
  • regelaar in de behuizing voorgemonteerd (lengte uitgangskabel 5 m)

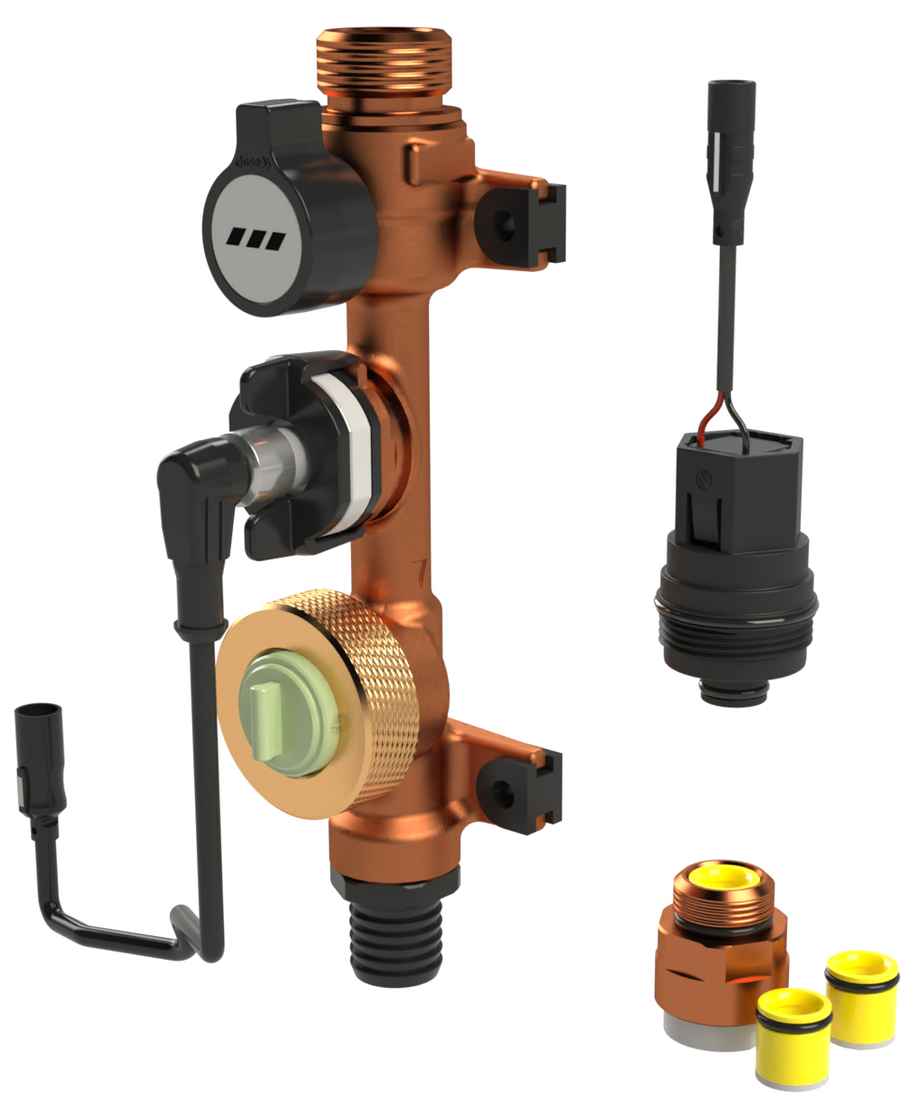

  • uitbreidbaar met een tweede spoelgroep, bijv. voor warm tapwater (PWH)
  • onderhoud en ingebruikname van de installatie op aanvraag

Normen en certificaten

  • DVGW-certificaat
  • SVGW-certificaat
  • WRAS-certificaat
  • KIWA-certificaat
  • BELGAQUA-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1 (tot 30 l/min)

Technische gegevens

  • druktrap PN 10
  • max. bedrijfstemperatuur 70 °C
  • beschermingsklasse IP44
  • voedingsspanning 230 V AC
  • elektrisch opgenomen vermogen 4,5 W
  • Stroomverbruik stand-by 3,9 W

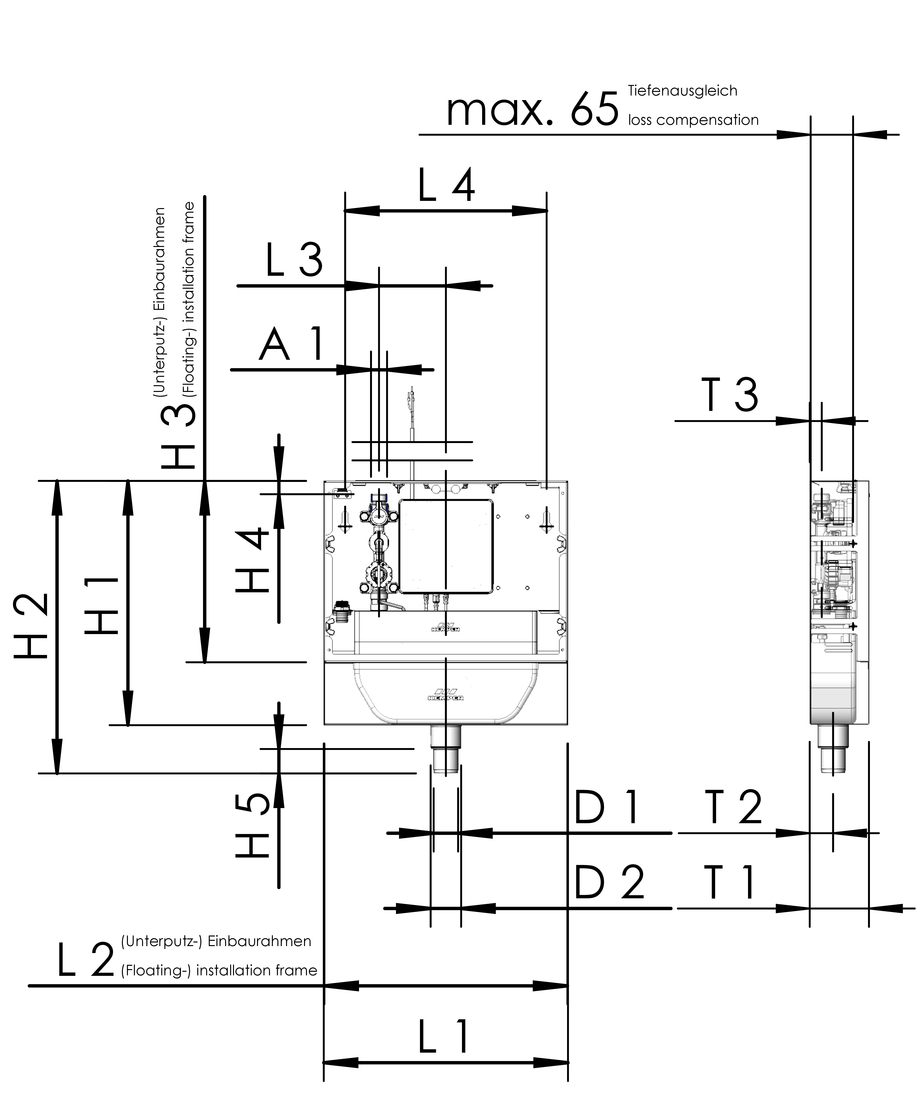

figuur 689 03 007
Bestelnr. DN A1 D1
(mm) 		D2
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		H5
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		T1
(mm) 		T2
(mm) 		T3
(mm) 		max. stromingsdruk
(MPa) 		min. waterdruk
(MPa) 		diameter
afvoer
(mm) 		kg
6890300700 15 G 3/4 40 50 400 480 297 21,8 40 400 398 109,5 330 97 38,25 19,7 0,7 0,1 40 / 50 8,00
