KHS Hygiene Flush Box PURE, met een aansluiting

figuur 689 03 005

  • bijzonder geschikt voor tijdgestuurde intervalspoelingen in kleine gebouwen
  • voor automatisch uitgevoerde spoelmaatregelen voor het zekerstellen van doelmatig gebruik
  • maakt een turbulente spoelmaatregel in drinkwaterleidingen tot DN 50 mogelijk

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 689 03 005
figuur 689 03 005
figuur 689 03 005
figuur 689 03 005
figuur 689 03 005

Productkenmerken

  • bijzonder geschikt voor tijdgestuurde intervalspoelingen in kleine gebouwen
  • voor automatisch uitgevoerde spoelmaatregelen voor het zekerstellen van doelmatig gebruik
  • maakt een turbulente spoelmaatregel in drinkwaterleidingen tot DN 50 mogelijk
  • met één aansluiting (spoelgroep) voor koud drinkwater (PWC)
  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water, rvs en voor drinkwater toegestane kunststoffen
  • geschikt voor alle inbouwsituaties (op- en inbouw)
  • voor inbouw in de natte cel of in voorwand-systemen
  • kleine inbouwmaat
  • snelle montage door middel van boorsjabloon
  • montageframe (incl. dieptecompensatie) en bevestigingsmateriaal
  • wisselplaat (incl. plaatborging) met push-to-open magneetsluiting
  • grote revisieopening
  • buitendraad voor vlakdichtende aansluitingen
  • met afsluitfunctie ten behoeve van onderhoud
  • magneetafsluiter met geïntegreerd filter
  • flow 10 l/min (5 l/min of 15 l/min met optioneel toebehoren)
  • af fabriek gemonteerde spoelset voor de ingebruikname
  • alle functionele componenten zonder gereedschap te onderhouden
  • geïntegreerde overloopbewaking
  • geïntegreerde sifon (> 45 l/m) met verwijderbare kap
  • afvoer conform EN 1717
  • waterslot 50 mm conform DIN 1986-100
  • afvoerdiameter (DN 40 en DN 50)
  • besturingsunit PURE
  • handmatige ingebruikname van het apparaat
  • intervalgestuurd spoelen
  • tot 100.000 vermeldingen als bewijs voor het doelmatige gebruik (uitlezen via USB)
  • potentiaalvrij contact
  • automatische detectie en controle van alle functionele componenten
  • zoemer voor storingsmeldingen (in drie geluidssterkten)
  • led-statusweergave
  • alle externe verbindingen uitgevoerd als vaste aansluiting in de behuizing (geen externe aansluitdoos vereist)
  • regelaar in de behuizing voorgemonteerd (lengte uitgangskabel 5 m)
  • upgrade tot besturingsunit PRO mogelijk
  • uitbreidbaar met een tweede spoelgroep, bijv. voor warm tapwater (PWH)

Normen en certificaten

  • DVGW-certificaat
  • SVGW-certificaat
  • WRAS-certificaat
  • KIWA-certificaat
  • BELGAQUA-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1 (tot 30 l/min)

Technische gegevens

  • druktrap PN 10
  • max. bedrijfstemperatuur 70 °C
  • beschermingsklasse IP44
  • voedingsspanning 230 V AC
  • elektrisch opgenomen vermogen 4,5 W
  • Stroomverbruik stand-by 3,9 W

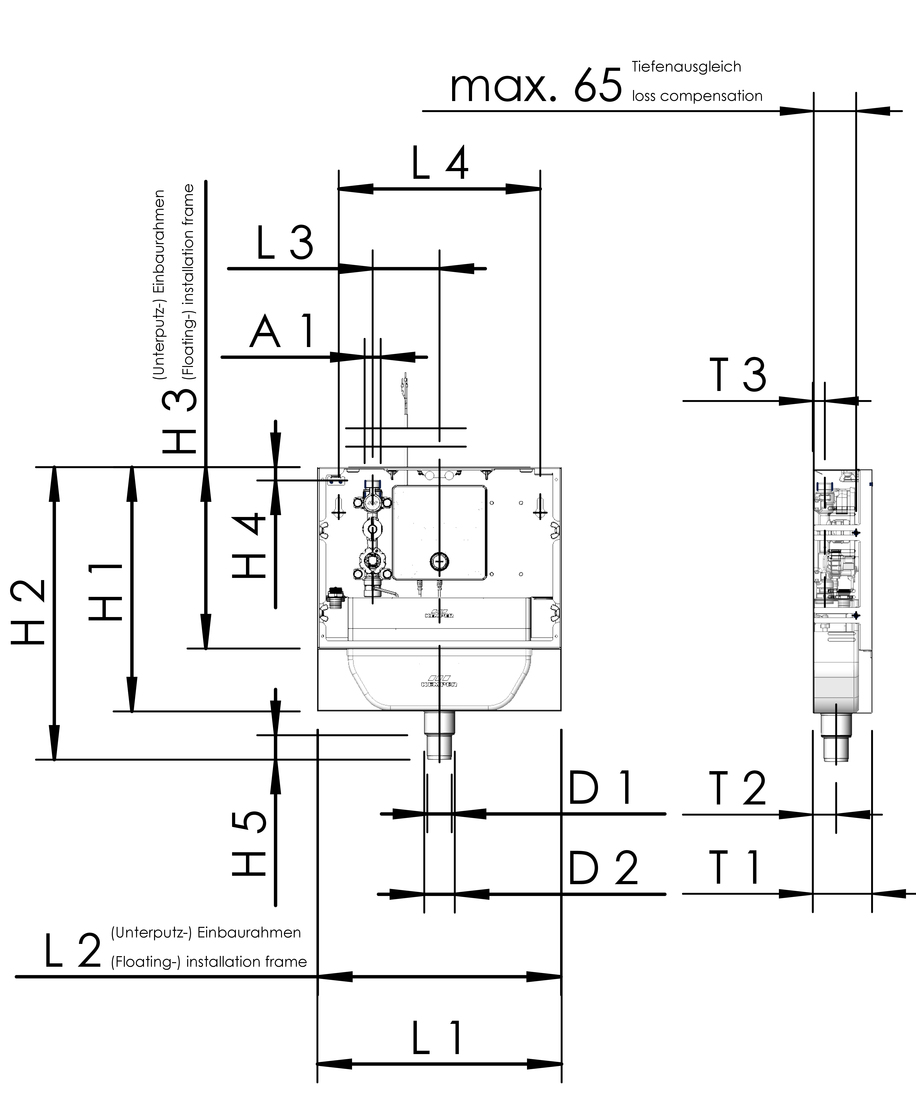

figuur 689 03 005
Bestelnr. DN A1 D1
(mm) 		D2
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		H5
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		T1
(mm) 		T2
(mm) 		T3
(mm) 		max. stromingsdruk
(MPa) 		min. waterdruk
(MPa) 		diameter
afvoer
(mm) 		kg
6890300500 15 G 3/4 40 50 400 480 297 21,8 40 400 398 109,5 330 97 38,25 19,7 0,7 0,1 40 / 50 8,00
