Diagonaal filter

figuur 602 00

  • eenvoudig te vervangen dubbele zeef van rvs
  • binnendraad

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 602 00
figuur 602 00
figuur 602 00
figuur 602 00
figuur 602 00

Productkenmerken

  • eenvoudig te vervangen dubbele zeef van rvs
  • binnendraad
  • geschikt voor horizontale en verticale inbouw

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 200 °C
  • maaswijdte buitenste steunzeef 0,6 mm
  • maaswijdte binnenzeef 0,3 mm

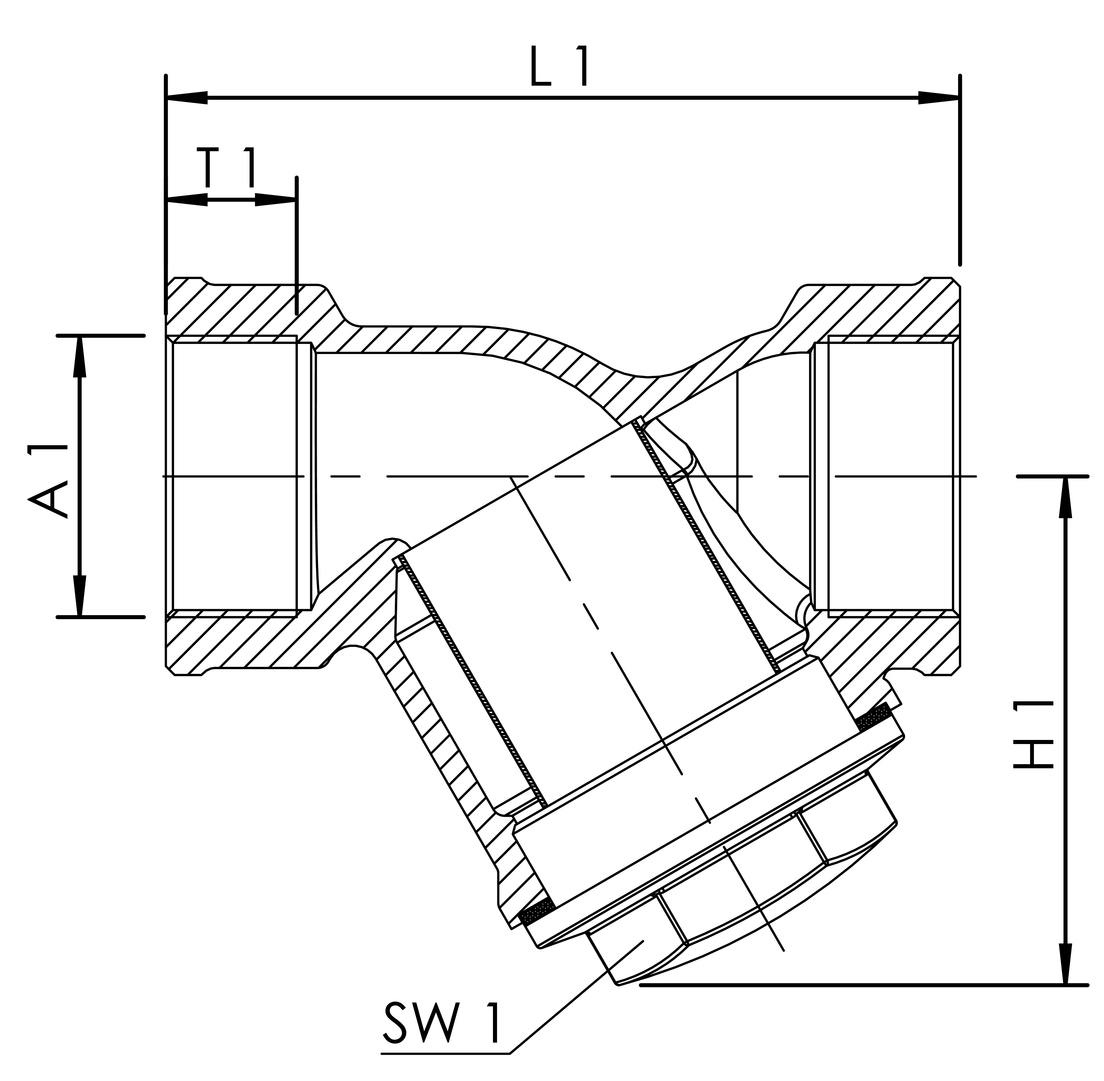

figuur 602 00
Bestelnr. DN A1 H1
(mm) 		L1
(mm) 		SW1
(mm) 		T1
(mm) 		Zeta kvs
(m³/h) 		kg
6020001500 15 Rp 1/2 40 65 22 12 3,8 4,6 0,23
6020002000 20 Rp 3/4 50 75 24 14 4,5 7,5 0,40
6020002500 25 Rp 1 55 90 32 15 4,8 11,3 0,55
6020003200 32 Rp 1 1/4 70 112 36 17 3,5 21,7 0,89
6020004000 40 Rp 1 1/2 80 120 46 17 5 28,4 1,25
6020005000 50 Rp 2 95 150 55 20 4,4 47,1 1,80

CAD-modellen & karakteristieken

Bestelnr. DN CAD-model Karakteristiek
6020001500 15 3D-gegevens weergeven Karakteristieken weergeven
6020002000 20 3D-gegevens weergeven Karakteristieken weergeven
6020002500 25 3D-gegevens weergeven Karakteristieken weergeven
6020003200 32 3D-gegevens weergeven Karakteristieken weergeven
6020004000 40 3D-gegevens weergeven Karakteristieken weergeven
6020005000 50 3D-gegevens weergeven Karakteristieken weergeven
