Producten
Overige appendages
afsluiter met slangaansluiting
figuur 579 09
voorgemonteerd af fabriek
in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
geschikt voor snelle en eenvoudige installatie voor vorstbestendige omstandigheden
Productgegevensblad als PDF
Planningsgegevens bekijken op pdod.de
Downloads
Websitenavigatie
Productkenmerken
Normen & certificaten
Technische gegevens
CAD-modellen
Planningsgegevens
Downloads
Productkenmerken
voorgemonteerd af fabriek
in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
geschikt voor snelle en eenvoudige installatie voor vorstbestendige omstandigheden
bovendeel voor snel opendraaien (twee draaiingen)
hoog uitloopvermogen 40 l/min (1 bar)
onderhoudsvrije EPDM-spindelafdichting
EPDM-afdichting zitting
kegel met binnenliggende keerklep
geïntegreerde keerklep en beluchter als beveiligingscombinatie HD
ingang buitendraad
vrij van dode ruimtes
incl. slangaansluiting voor gangbare slangen
mat verchroomde bedieningsgreep met overdraaibeveiliging
kraan niet vorstbestendig!
Normen en certificaten
kunststofdelen met KTW- en W270-certificaat
volgens normen van het Duits federaal milieuagentschap
Technische gegevens
druktrap PN 16
max. bedrijfstemperatuur 65 °C

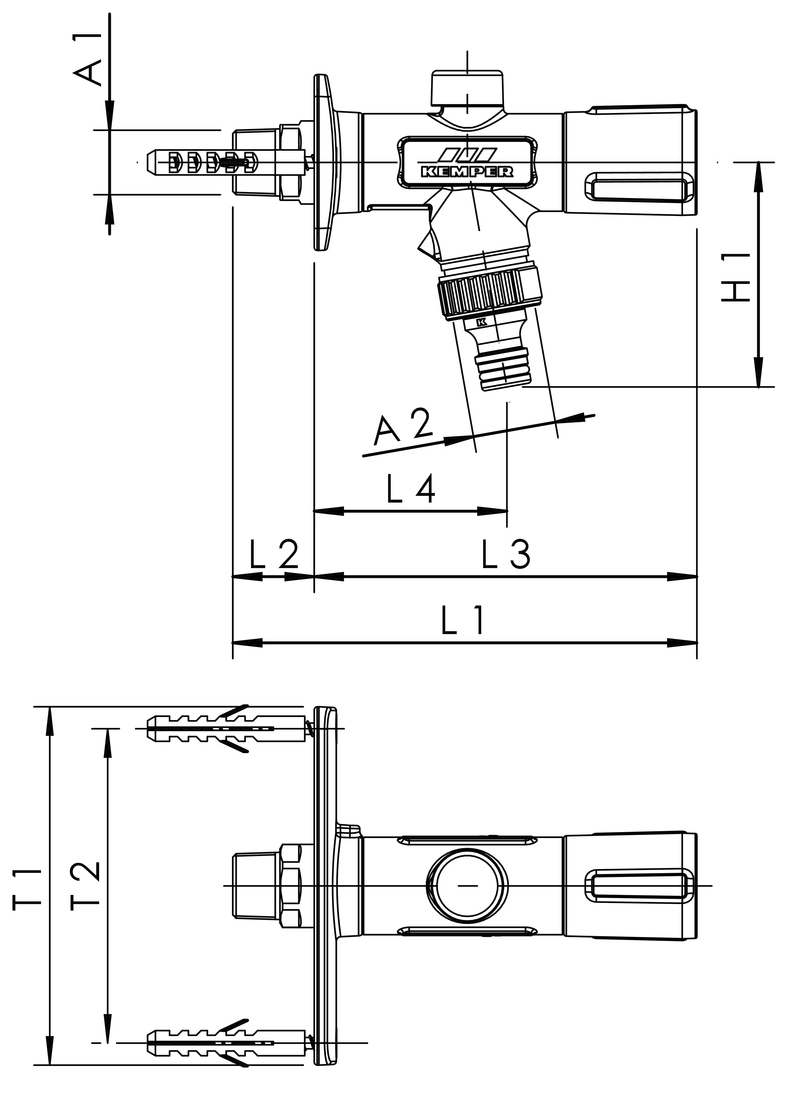

Bestelnr.
DN
A1
A2
H1
(mm)
L1
(mm)
L2
(mm)
L3
(mm)
L4
(mm)
T1
(mm)
T2
(mm)
flow
bij 0,05 MPa (l/s)
flow
bij 0,1 MPa (l/s)
flow
bij 0,15 MPa (l/s)
kg
5790901500
15
R 1/2
G 3/4
71,5
148
26
122
61,5
114
100
0,46
0,67
0,82
0,77
CAD-modellen
Bestelnr.
DN
CAD-model
5790901500
15
3D-gegevens weergeven
Planningsgegevens
Planningsgegevens bekijken op pdod.de
Downloads
Gegevensblad
Bestandstype
Productgegevensblad
pdf
Brochures
Bestandstype
Advieswijzer drinkwaterbeveiligingen
pdf (5.5 MB)
Instructies
Bestandstype
Installatie- en bedieningshandleiding Toestelaansluitventiel | Fig. 579 09
pdf (2.3 MB)
