Draadflens

figuur 426 00

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 426 00
figuur 426 00
figuur 426 00
figuur 426 00
figuur 426 00

Productkenmerken

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water

Normen en certificaten

  • volgens normen van het Duits federaal milieuagentschap
  • overeenkomstig DIN 2566
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 200 °C

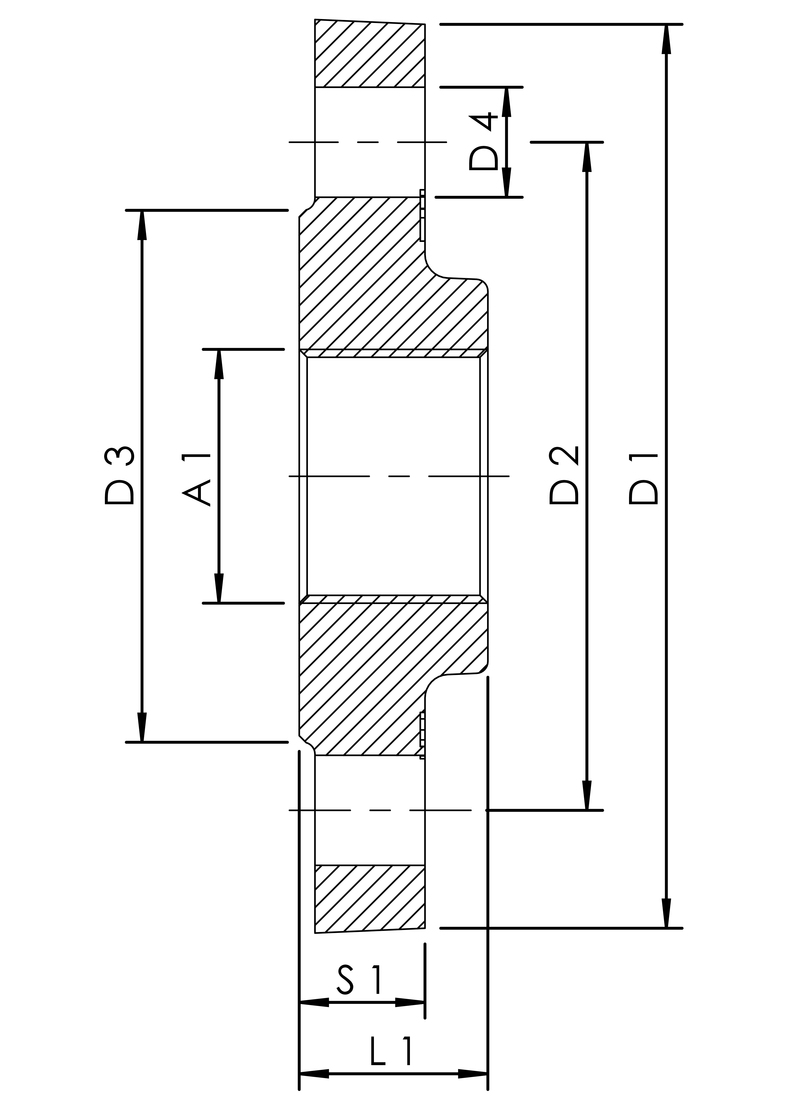

figuur 426 00
Bestelnr. DN boorpatroon (PN) aantal schroefgaten A1 D1
(mm) 		D2
(mm) 		D3
(mm) 		D4
(mm) 		L1
(mm) 		S1
(mm) 		kg
4260001500 15 10/16 4 Rp 1/2 95 65 45 14 20 14 0,68
4260002000 20 10/16 4 Rp 3/4 105 75 58 14 24 16 0,98
4260002500 25 10/16 4 Rp 1 115 85 68 14 24 16 1,20
4260003200 32 10/16 4 Rp 1 1/4 140 100 77 18 26 16 1,60
4260004000 40 10/16 4 Rp 1 1/2 150 110 88 18 26 16 1,81
4260005000 50 10/16 4 Rp 2 165 125 100 18 28 18 2,49
4260006500 65 10/16 4 Rp 2 1/2 185 145 122 18 32,5 18 3,33
4260008000 80 10/16 8 Rp 3 200 160 138 18 34 20 4,12
4260010000 100 10/16 8 Rp 4 220 180 159 18 38 20 4,76
