Losse flens voor boordstuk

figuur 410 00

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 410 00
figuur 410 00
figuur 410 00
figuur 410 00
figuur 410 00

Productkenmerken

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water

Normen en certificaten

  • volgens normen van het Duits federaal milieuagentschap
  • overeenkomstig DIN 2642
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 200 °C
figuur 410 00

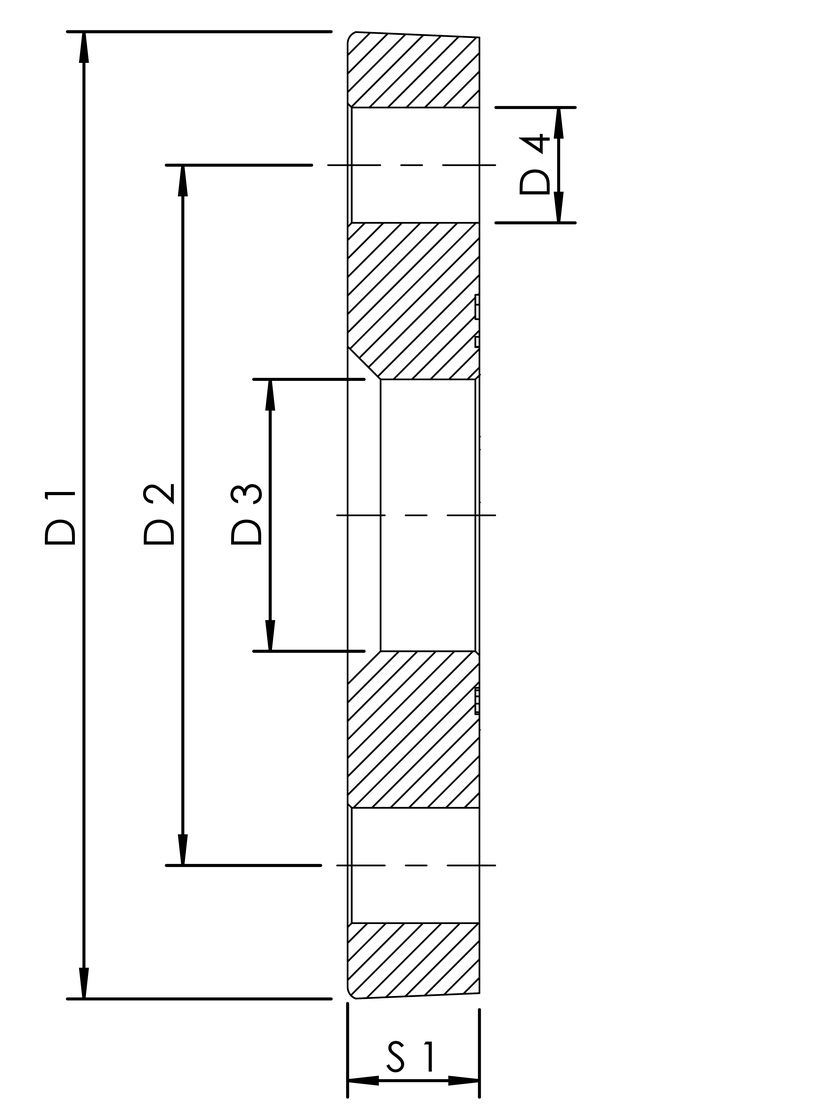

Bestelnr. DN boorpatroon (PN) aantal schroefgaten D1
(mm) 		D2
(mm) 		D3
(mm) 		D4
(mm) 		S1
(mm) 		kg
4100004000 40 10/16 4 150 110 50 18 16 2,04
4100005000 50 10/16 4 165 125 62 18 16 2,44
4100006500 65 10/16 4 185 145 82 18 16 2,92
4100008000 80 10/16 8 200 160 96 18 18 3,53
4100010000 100 10/16 8 220 180 119 18 18 3,92
4100012500 125 10/16 8 250 210 145 18 18 4,79
4100015000 150 10/16 8 285 240 170 22 18 6,03
