Kogelkraan met volledige doorlaat

figuur 351 00

  • van messing, vernikkeld
  • geschikt voor water, druklucht en olie (niet geschikt voor agressieve media, zoals bijv. stoom)
  • incl. twee markeerschildjes (rood "na verwarmer" en blauw "terugstroom naar verwarmer")

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 351 00
figuur 351 00
figuur 351 00
figuur 351 00
figuur 351 00

Productkenmerken

  • van messing, vernikkeld
  • geschikt voor water, druklucht en olie (niet geschikt voor agressieve media, zoals bijv. stoom)
  • incl. twee markeerschildjes (rood "na verwarmer" en blauw "terugstroom naar verwarmer")
  • hardverchroomde messing kogel met PTFE-afdichting
  • behuizing met volledige doorlaat
  • binnendraad
  • uitblaasbare spindel
  • DN 15 - DN 40 met T-bedieningsgreep, DN 50 met hendel
  • geschikt voor horizontale en verticale montage in elke stromingsrichting

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 100 °C

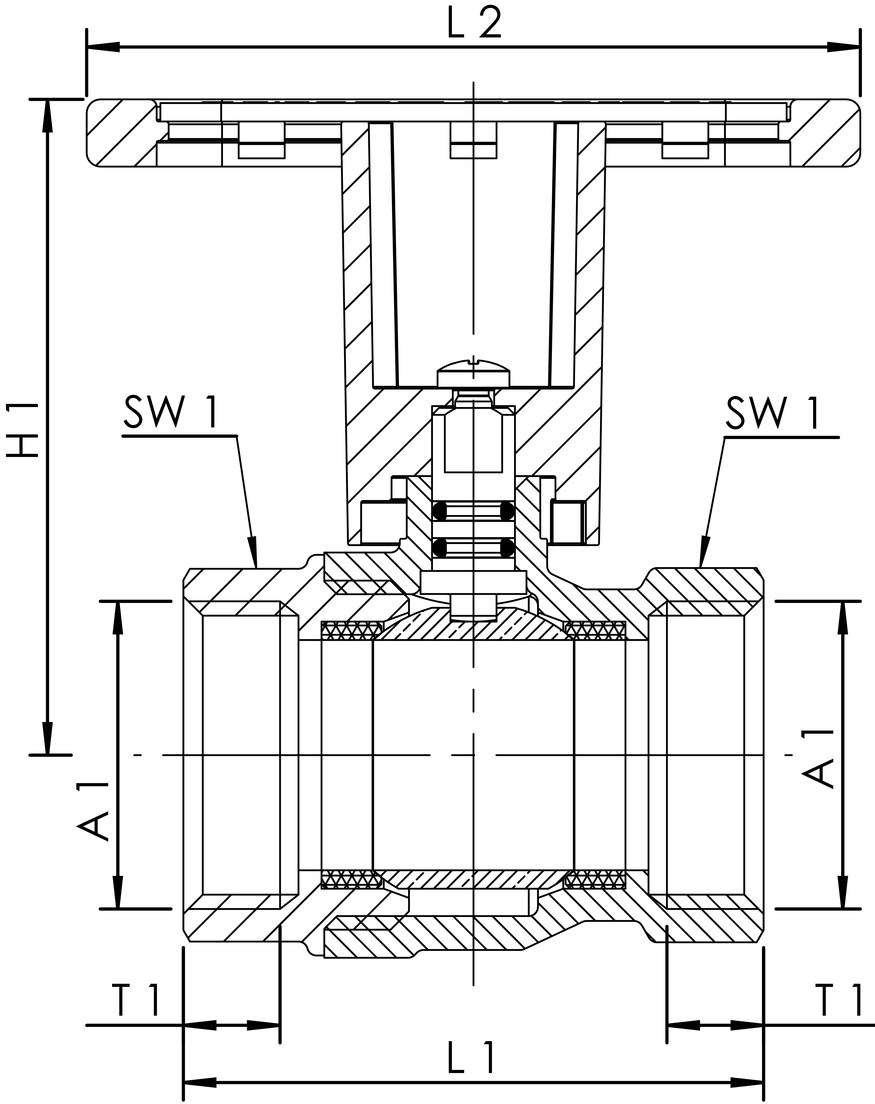

figuur 351 00
Bestelnr. DN A1 H1
(mm) 		L1
(mm) 		L2
(mm) 		SW1
(mm) 		T1
(mm) 		kg
3510001500 15 Rp 1/2 66,5 46 84 25 10,4 0,20
3510002000 20 Rp 3/4 68 54 84 31 11 0,29
3510002500 25 Rp 1 71 63 84 38 12,5 0,41
3510003200 32 Rp 1 1/4 86 78 87 47 14,8 0,65
3510004000 40 Rp 1 1/2 91 88 87 53 15,8 0,92
3510005000 50 Rp 2 83 105 151 66 18 1,60
