Schuifafsluiter

figuur 200 00

  • behuizing brons, bovendeel messing
  • binnendraad

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 200 00
figuur 200 00
figuur 200 00
figuur 200 00
figuur 200 00

Productkenmerken

  • behuizing brons, bovendeel messing
  • binnendraad

Normen en certificaten

  • DIN 3352

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 200 °C

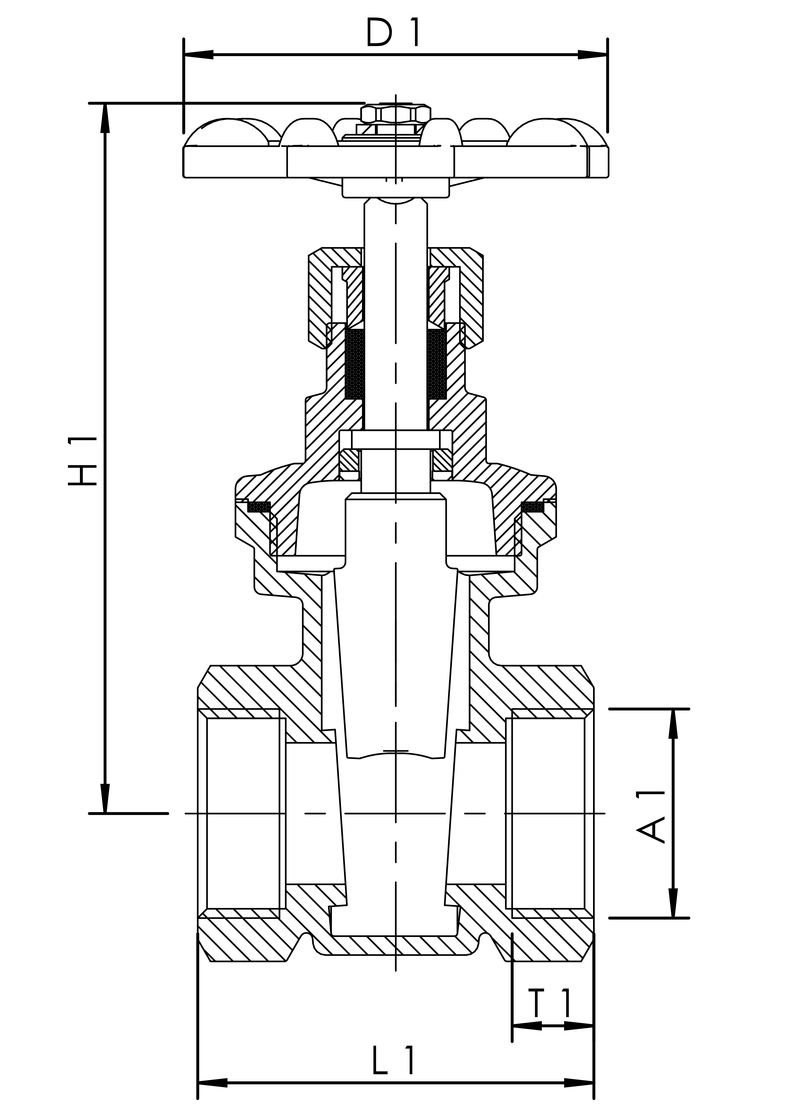

figuur 200 00
Bestelnr. DN A1 D1
(mm) 		H1
(mm) 		L1
(mm) 		T1
(mm) 		Zeta kg
2000001500 15 Rp 1/2 60 85 53 16,3 1,6 0,36
2000002000 20 Rp 3/4 60 103 56 18 1,3 0,53
2000002500 25 Rp 1 70 113 63 19,1 1,3 0,82
2000003200 32 Rp 1 1/4 90 127 71 21,4 1,3 1,16
2000004000 40 Rp 1 1/2 90 153 80 21,4 0,7 1,57
2000005000 50 Rp 2 110 182 90 25,7 0,7 2,54

Planningsgegevens

Planningsgegevens bekijken op pdod.de

Downloads

Gegevensblad
Bestandstype
Productgegevensblad
pdf
Brochures
Bestandstype
Gebouwentechniek appendages en systemen
pdf (20.6 MB)
