WESER stopkraan met aftapstop, MEPLA

figuur 190 40

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 190 40
figuur 190 40
figuur 190 40
figuur 190 40
figuur 190 40

Productkenmerken

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar
  • EPDM-afdichting zitting
  • draaibare kegel, tegen drukstoten beschermd
  • persaansluiting voor Geberit MEPLA meerlaagse kunststof leidingen
  • met aftapstop
  • met opnamemogelijkheid voor temperatuursensor Pt1000 of thermometer door middel van optioneel verkrijgbare opnamehuls
  • spindeldraad buiten het medium
  • slijtvaste zitting van rvs
  • met zwart handwiel
  • vrij van dode ruimtes
  • met indicator voor open-stand

Normen en certificaten

  • DVGW-certificaat
  • ÖVGW-certificaat
  • SVGW-certificaat
  • KIWA-certificaat
  • VA-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • tot DN 32 geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1
  • NEN/NBN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 110 °C

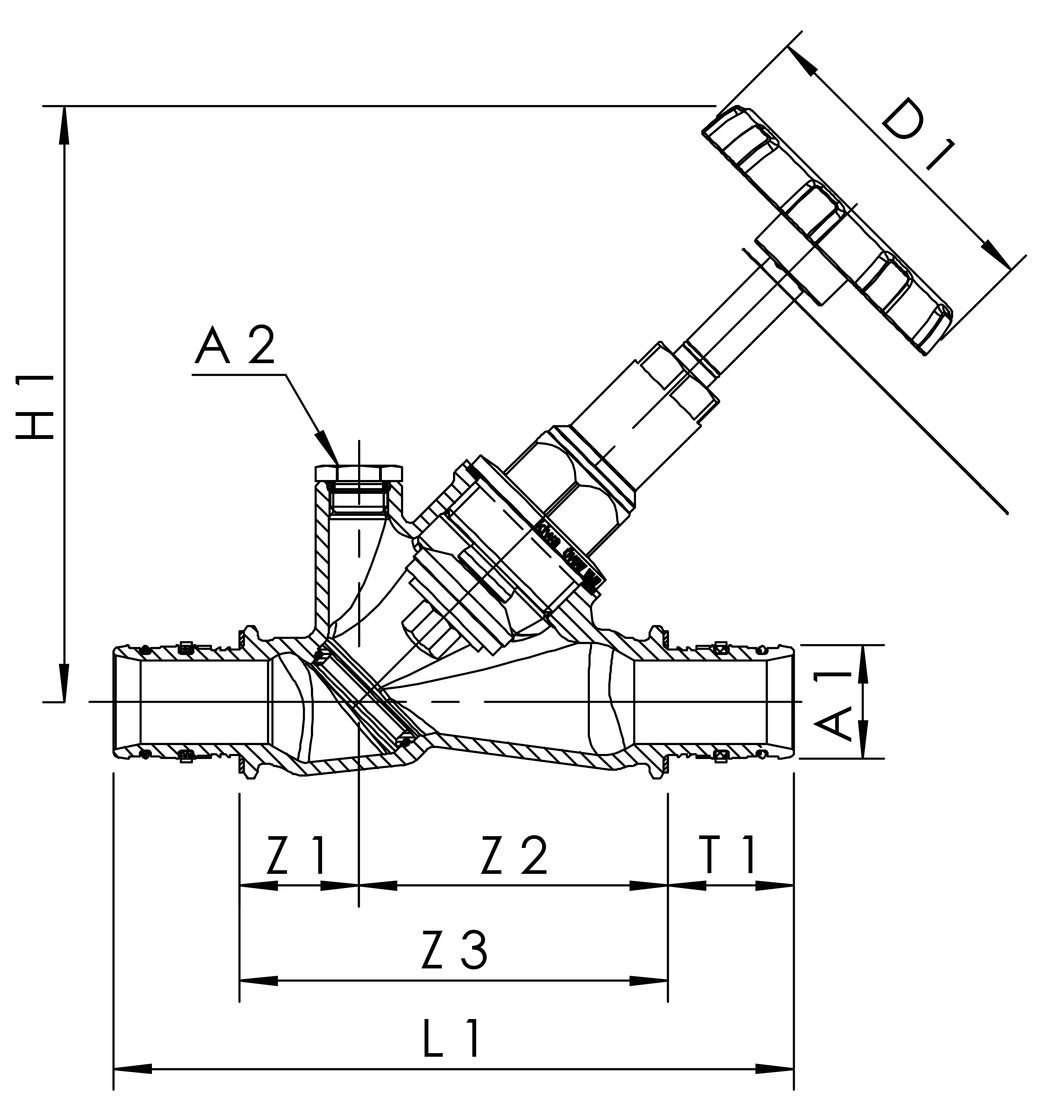

figuur 190 40
Bestelnr. DN da x s A1
(mm) 		A2 BS
(mm) 		D1
(mm) 		H1
(mm) 		L1
(mm) 		T1
(mm) 		Z1
(mm) 		Z2
(mm) 		Z3
(mm) 		Zeta HS
(mm) 		kvs
(m³/h) 		LS
(mm) 		kg
1904001600 15 16 x 2,25 11,5 G 1/4 60 60 90 122 25,5 21 50 71 2,3 111 5,9 147 0,40
1904002000 15 20 x 2,5 15 G 1/4 60 60 90 126,5 27 21,3 49,2 70,5 1,6 111 12,5 150 0,42
1904002600 20 26 x 3,0 20 G 1/4 60 60 105 146,5 31,5 22,5 60 82,5 1,6 119 12,5 159 0,55
1904003200 25 32 x 3,0 26 G 1/4 70 70 132 154 28 27 70 97 1,1 149 38,7 188 0,86
1904004000 32 40 x 3,5 33 G 1/4 70 70 154 185,5 33,5 32,5 85 117,5 1,8 176 47,2 220 1,31
1904005000 40 50 x 4,0 42 G 1/4 70 70 162 196 37,5 26,5 93,5 120 1,8 188 47,2 226 1,75
