WESER stopkraan met aftapstop, SANPRESS/PROFIPRESS

figuur 190 30

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 190 30
figuur 190 30
figuur 190 30
figuur 190 30
figuur 190 30

Productkenmerken

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar
  • EPDM-afdichting zitting
  • draaibare kegel, tegen drukstoten beschermd
  • persaansluiting voor Viega SANPRESS rvs leidingen of PROFIPRESS koperleidingen
  • met aftapstop
  • met opnamemogelijkheid voor temperatuursensor Pt1000 of thermometer door middel van optioneel verkrijgbare opnamehuls
  • spindeldraad buiten het medium
  • slijtvaste zitting van rvs
  • met zwart handwiel
  • vrij van dode ruimtes
  • met indicator voor open-stand

Normen en certificaten

  • DVGW-certificaat
  • ÖVGW-certificaat
  • KIWA-certificaat
  • VA-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • tot DN 32 geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1
  • NEN/NBN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 110 °C

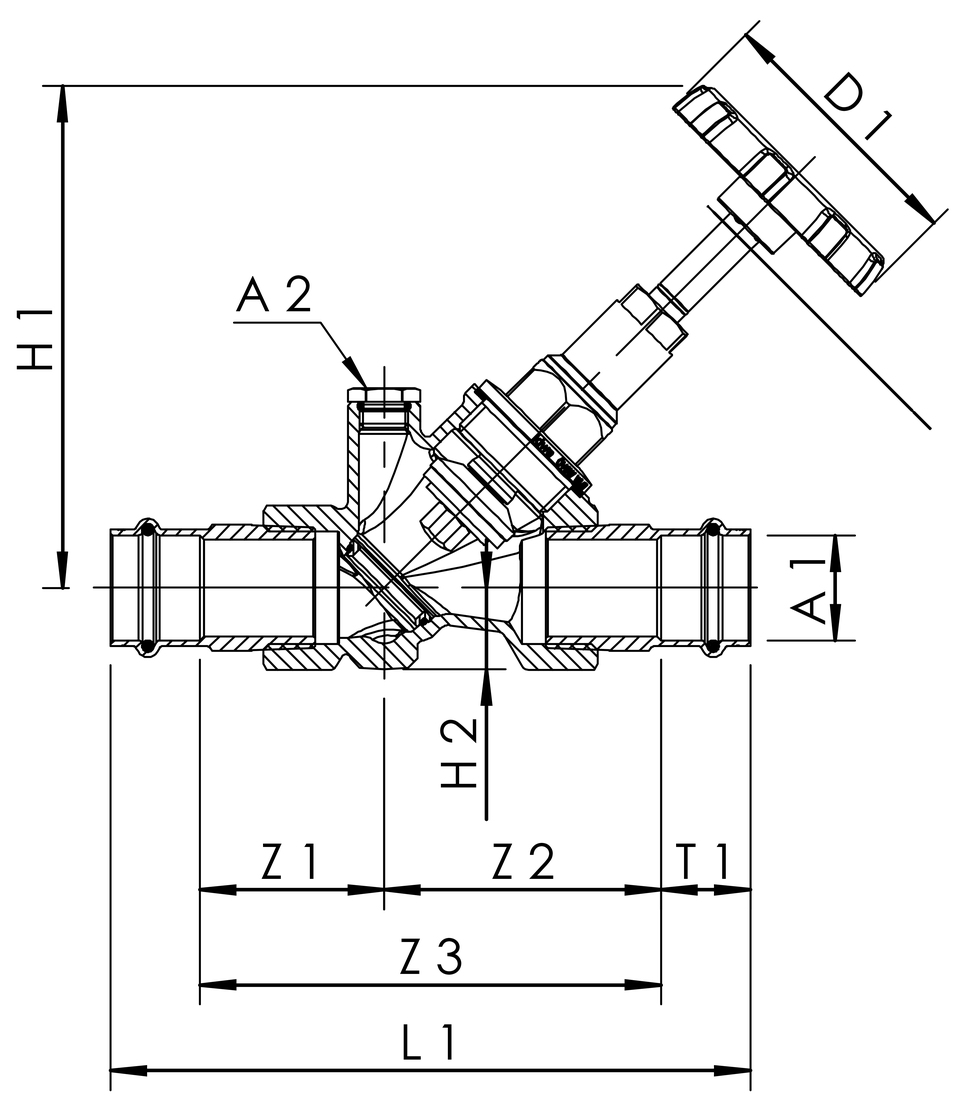

figuur 190 30
Bestelnr. DN A1
(mm) 		A2 BS
(mm) 		D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		Z1
(mm) 		Z2
(mm) 		Z3
(mm) 		Zeta HS
(mm) 		kvs
(m³/h) 		LS
(mm) 		kg
1903001500 15 15 G 1/4 60 60 101 21 129 22 35 48 83 2,3 122 5,9 159 0,53
1903001800 15 18 G 1/4 60 60 101 21 127 21 36 49 85 2,3 122 5,9 159 0,53
1903002000 20 22 G 1/4 60 60 105 24 146,5 24 38 60 98 1,6 129 12,5 167 0,69
1903002500 25 28 G 1/4 70 70 132 22 172,5 24 49,5 74,5 124 1,4 154 21,3 206 1,08
1903003200 32 35 G 1/4 70 70 154 27 200,5 25 59 91 150 1,1 181 38,7 238 1,61
1903004000 40 42 G 1/4 70 70 162 30 228,5 36 56 100,5 156,5 1,8 191 47,2 253 2,05
1903005000 50 54 G 1/4 90 90 193 38 275 41 72,5 120,5 193 1,4 230 84,8 306 3,44

CAD-modellen & karakteristieken

Bestelnr. DN CAD-model Karakteristiek
1903001500 15 3D-gegevens weergeven Karakteristieken weergeven
1903001800 15 3D-gegevens weergeven Karakteristieken weergeven
1903002000 20 3D-gegevens weergeven Karakteristieken weergeven
1903002500 25 3D-gegevens weergeven Karakteristieken weergeven
1903003200 32 3D-gegevens weergeven Karakteristieken weergeven
1903004000 40 3D-gegevens weergeven Karakteristieken weergeven
1903005000 50 3D-gegevens weergeven Karakteristieken weergeven
