WESER stopkraan met aftapstop, MAPRESS

figuur 190 22

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 190 22
figuur 190 22
figuur 190 22
figuur 190 22
figuur 190 22

Productkenmerken

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar
  • EPDM-afdichting zitting
  • draaibare kegel, tegen drukstoten beschermd
  • persaansluiting voor Geberit MAPRESS koper en rvs leidingen
  • met aftapstop
  • met opnamemogelijkheid voor temperatuursensor Pt1000 of thermometer door middel van optioneel verkrijgbare opnamehuls
  • spindeldraad buiten het medium
  • slijtvaste zitting van rvs
  • met zwart handwiel
  • vrij van dode ruimtes
  • met indicator voor open-stand

Normen en certificaten

  • DVGW-certificaat
  • ÖVGW-certificaat
  • SVGW-certificaat
  • KIWA-certificaat
  • VA-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • tot DN 32 geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1
  • NEN/NBN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 110 °C

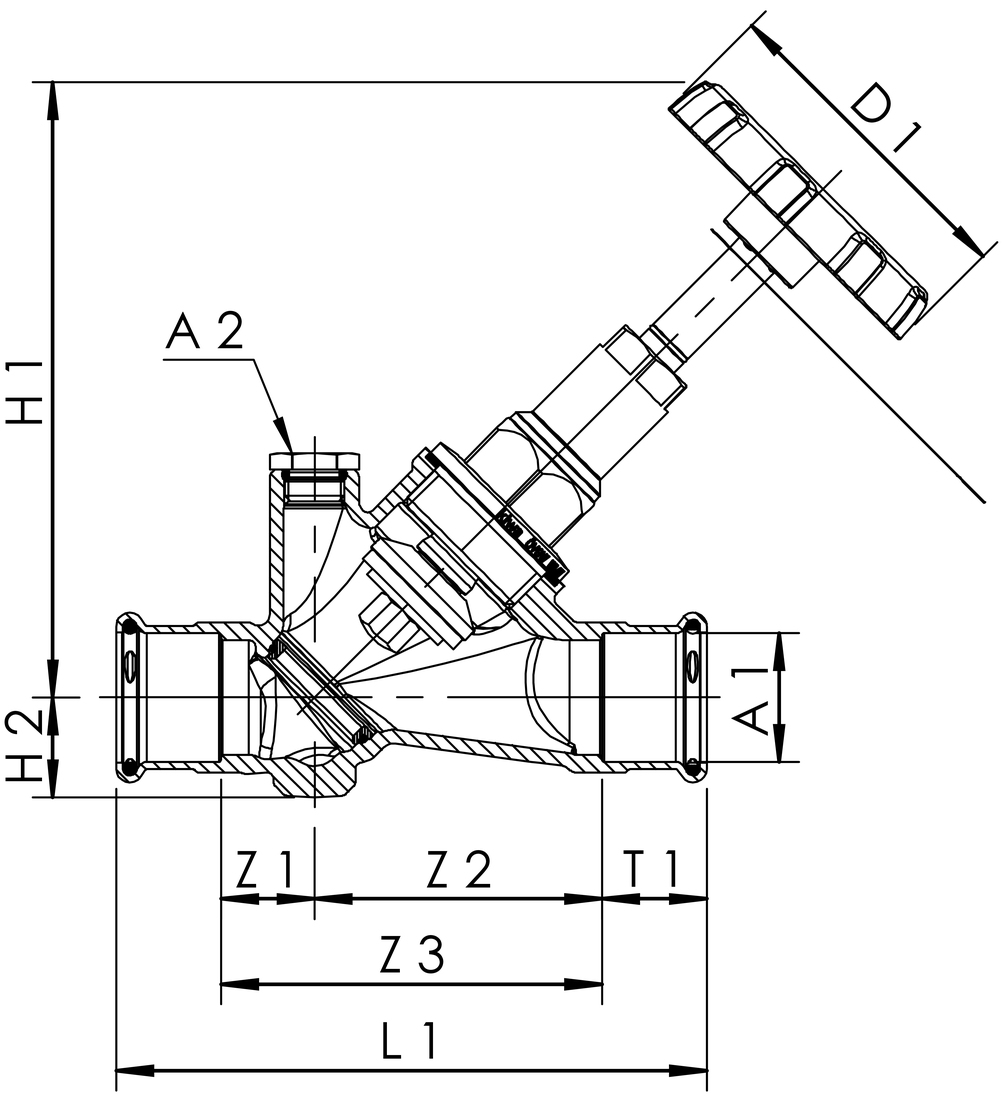

figuur 190 22
Bestelnr. DN A1
(mm) 		A2 D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		Z1
(mm) 		Z2
(mm) 		Z3
(mm) 		Zeta kvs
(m³/h) 		kg
1902201500 15 15 G 1/4 60 100 21,5 94 20 12 42 54 2,3 5,9 0,43
1902201800 15 18 G 1/4 60 100 21,5 95 20 12 42 54 2,3 5,9 0,44
1902202000 20 22 G 1/4 60 105 19,5 109 21 16,5 50,5 67 1,6 12,5 0,54
1902202500 25 28 G 1/4 70 132 22 129,5 23 20,5 63 83,5 1,4 21,3 0,82
1902203200 32 35 G 1/4 70 154 27 151 26 29 70 99 1,1 38,7 1,24
1902204000 40 42 G 1/4 70 162 29,5 178 30 29,5 88,5 118 1,8 47,2 1,62
1902205000 50 54 G 1/4 90 193 35,5 214 35 44 100 144 1,4 84,8 2,33
