WESER stopkraan met aftapstop, binnendraad

figuur 190 02

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 190 02
figuur 190 02
figuur 190 02
figuur 190 02
figuur 190 02

Productkenmerken

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar
  • EPDM-afdichting zitting
  • draaibare kegel, tegen drukstoten beschermd
  • binnendraad
  • met aftapstop
  • met opnamemogelijkheid voor temperatuursensor Pt1000 of thermometer door middel van optioneel verkrijgbare opnamehuls
  • spindeldraad buiten het medium
  • slijtvaste zitting van rvs
  • met zwart handwiel
  • vrij van dode ruimtes
  • met indicator voor open-stand

Normen en certificaten

  • DVGW-certificaat
  • ÖVGW-certificaat
  • SVGW-certificaat
  • WRAS-certificaat
  • KIWA-certificaat
  • VA-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • tot DN 32 geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1
  • NEN/NBN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 110 °C

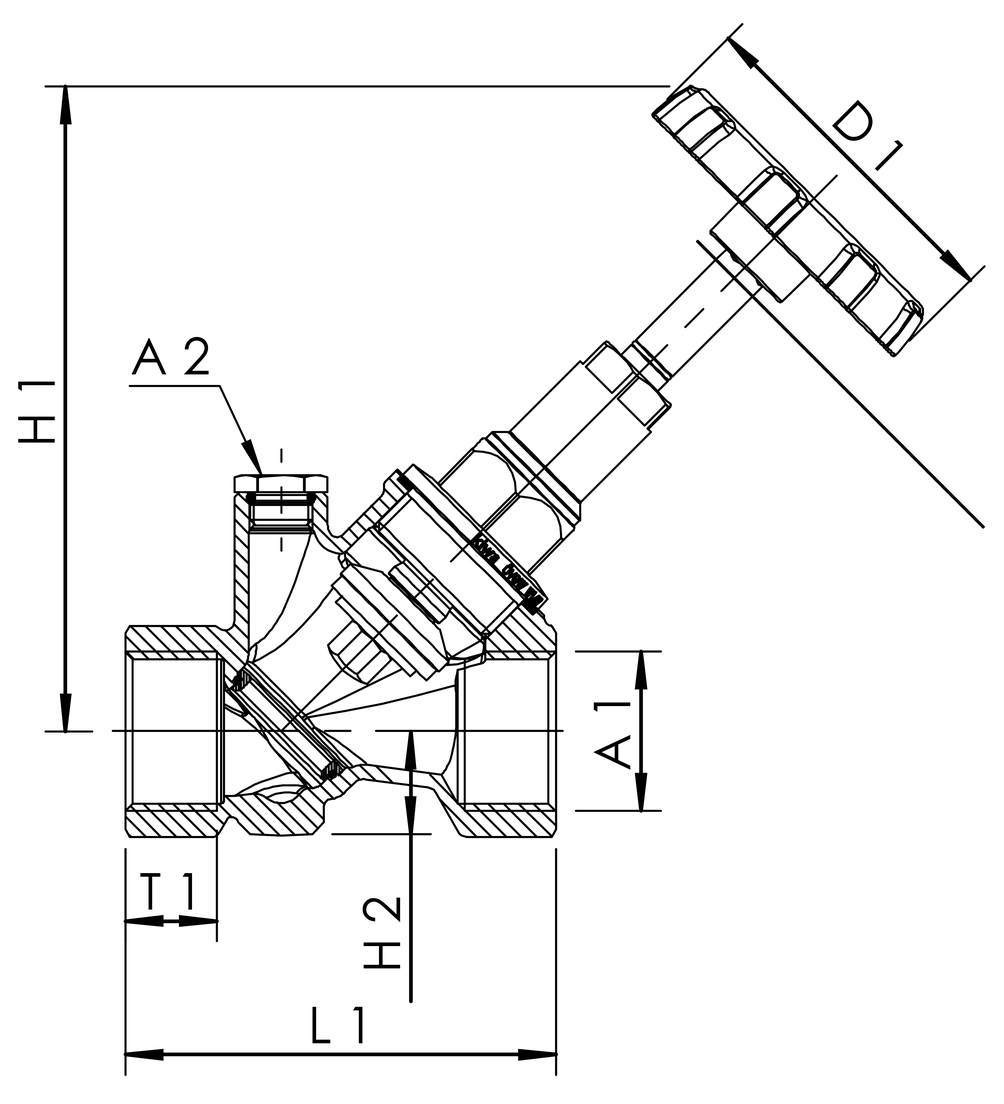

figuur 190 02
Bestelnr. DN A1 A2 D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		Zeta HS
(mm) 		kvs
(m³/h) 		LS
(mm) 		kg
1900201500 15 Rp 1/2 G 1/4 60 90 21 65 15 2,3 123 5,9 138 0,43
1900202000 20 Rp 3/4 G 1/4 60 105 24 75 16,3 1,6 129 12,5 140 0,54
1900202500 25 Rp 1 G 1/4 70 132 22 90 19,1 1,4 154 21,3 173 0,85
1900203200 32 Rp 1 1/4 G 1/4 70 154 27 110 21,4 1,1 181 38,7 193 1,21
1900204000 40 Rp 1 1/2 G 1/4 70 162 29,5 120 21,4 1,8 191 47,2 202 1,50
1900205000 50 Rp 2 G 1/4 90 193 35,5 150 25,7 1,4 230 84,8 243 2,41
