WESER stopkraan, met aftapstop, buitendraad

figuur 173 2G

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 173 2G
figuur 173 2G
figuur 173 2G
figuur 173 2G
figuur 173 2G

Productkenmerken

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar
  • EPDM-afdichting zitting
  • draaibare kegel, tegen drukstoten beschermd
  • buitendraad voor vlakdichtende aansluitingen
  • met aftapstop
  • met opnamemogelijkheid voor temperatuursensor Pt1000 of thermometer door middel van optioneel verkrijgbare opnamehuls
  • spindeldraad buiten het medium
  • slijtvaste zitting van rvs tot DN50
  • met zwart handwiel
  • vrij van dode ruimtes
  • met indicator voor open-stand

Normen en certificaten

  • DVGW-certificaat
  • ÖVGW-certificaat
  • SVGW-certificaat
  • WRAS-certificaat
  • KIWA-certificaat
  • VA-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • tot DN 32 geluidsarm volgens NEN/NBN EN ISO 3822 klasse 1
  • NEN/NBN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • druktrap PN 16
  • max. bedrijfstemperatuur 110 °C

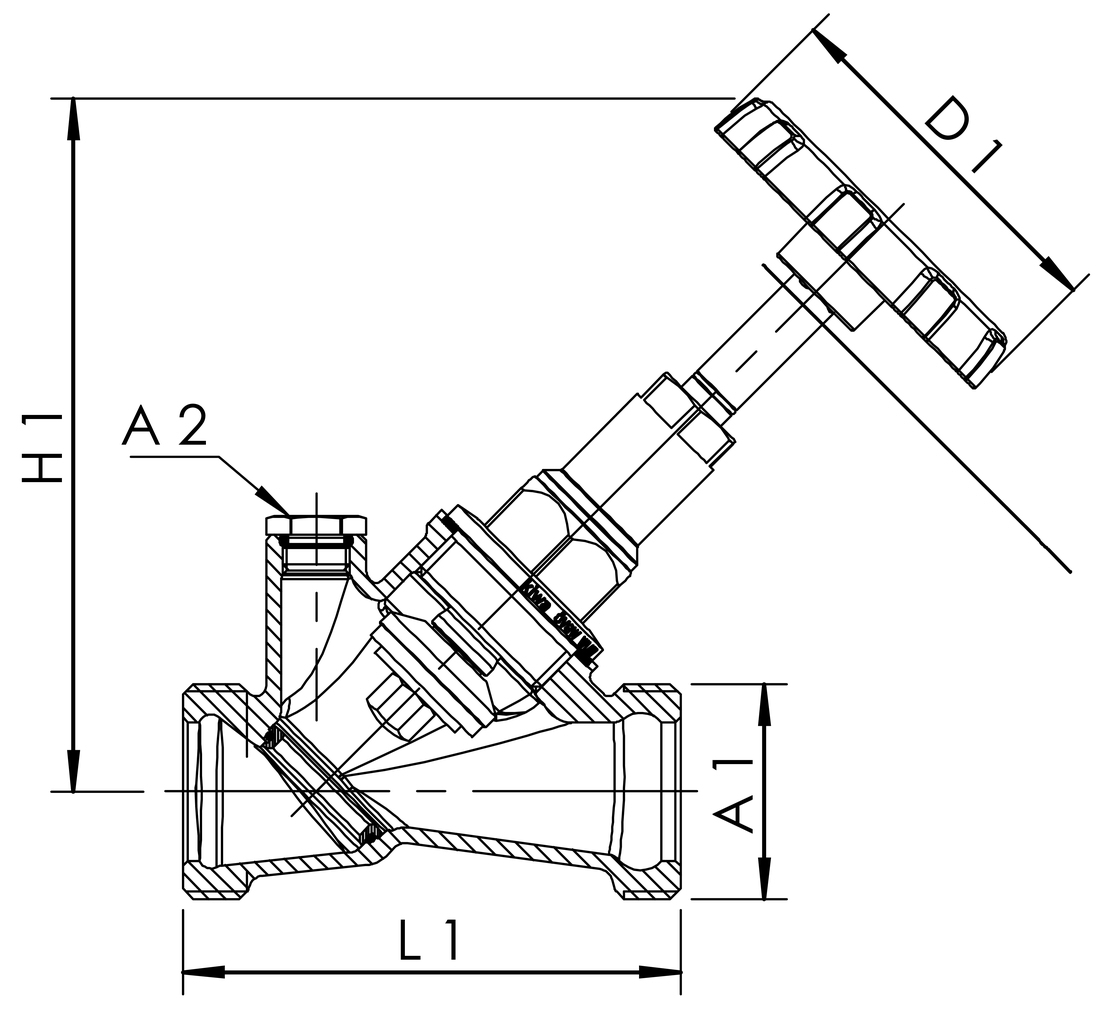

figuur 173 2G
Bestelnr. DN A1 A2 D1
(mm) 		H1
(mm) 		L1
(mm) 		Zeta HS
(mm) 		kvs
(m³/h) 		LS
(mm) 		kg
1732G01500 15 G 3/4 G 1/4 60 100 70 2,3 114 5,9 136 0,40
1732G02000 20 G 1 G 1/4 60 105 78,5 1,6 122 12,5 138 0,49
1732G02500 25 G 1 1/4 G 1/4 70 132 97 1,4 153 21,3 171 0,82
1732G03200 32 G 1 1/2 G 1/4 70 154 110 1,1 178 38,7 191 1,14
1732G04000 40 G 1 3/4 G 1/4 70 161 130 1,8 188 47,2 200 1,50
1732G05000 50 G 2 3/8 G 1/4 90 192 145 1,4 227 84,8 232 2,35
1732G06500 65 G 3 G 3/8 90 255 190 2,9 302 98 320 4,01
1732G08000 80 G 3 1/2 G 3/8 90 268 215 3,7 320 132 337 5,28
