Aftapper voor transformatorolie

figuur 115 00

  • behuizing brons, bovendeel messing
  • voor monstername en aftappen
  • aan uitgangszijde met schuine uitloop met buitendraad, met kap en ketting

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 115 00
figuur 115 00
figuur 115 00
figuur 115 00
figuur 115 00

Productkenmerken

  • behuizing brons, bovendeel messing
  • voor monstername en aftappen
  • aan uitgangszijde met schuine uitloop met buitendraad, met kap en ketting
  • NBR-stopbuspakking
  • flenzenaansluiting
  • andere varianten op aanvraag

Normen en certificaten

  • DIN 42568

Technische gegevens

  • druktrap PN 10 bij DN 15 en PN 6 bij DN 32

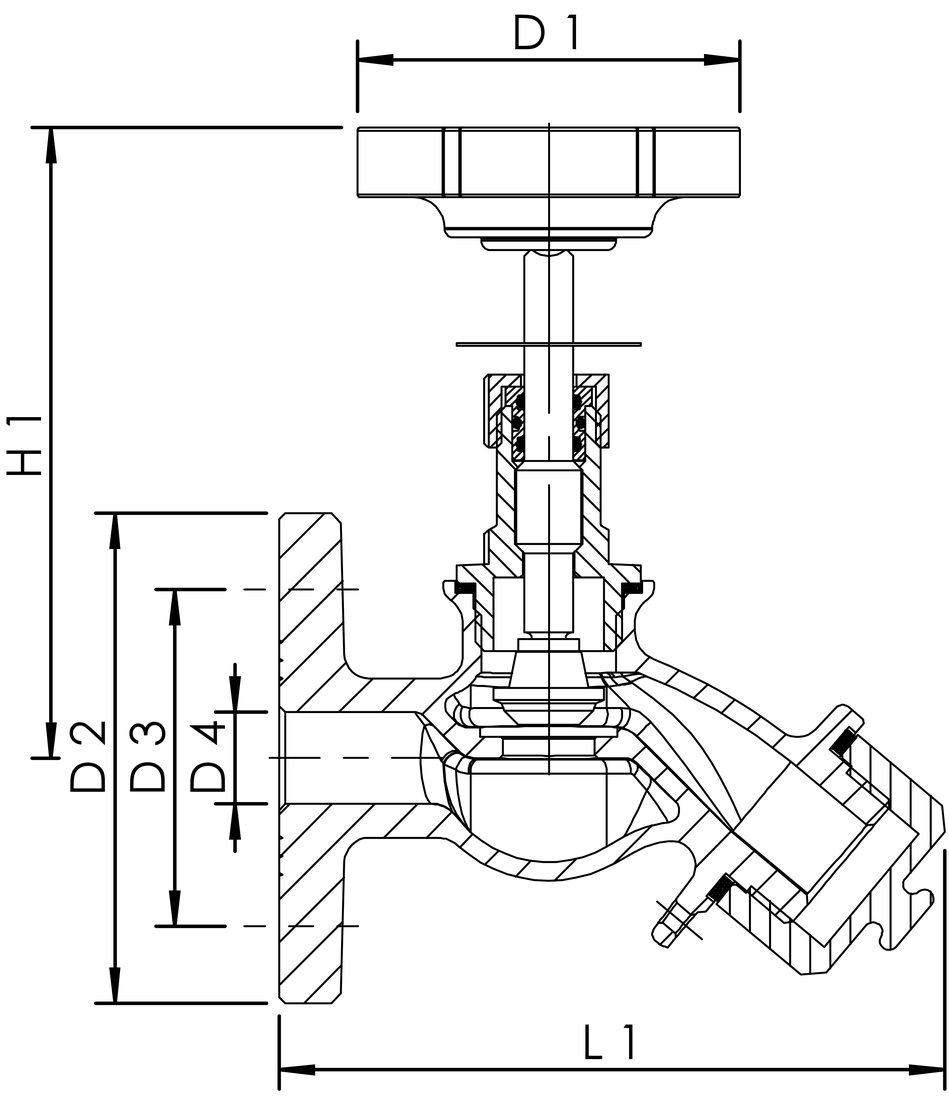

figuur 115 00
Bestelnr. DN aantal schroefgaten D1
(mm) 		D2
(mm) 		D3
(mm) 		D4
(mm) 		H1
(mm) 		L1
(mm) 		kg
1150001500 15 4 60 80 55 15 103 111 0,99
1150003200 32 4 80 90 90 31 129 129 2,14
