Brandblusafsluiter voor wandhydrant type F

figuur 112 02

  • in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • inzetbaar in droge en natte blusleidingen
  • bovendeel geschikt voor opname van een begrenzingsschakelaar

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 112 02
figuur 112 02
figuur 112 02
figuur 112 02
figuur 112 02

Productkenmerken

  • in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • inzetbaar in droge en natte blusleidingen
  • bovendeel geschikt voor opname van een begrenzingsschakelaar
  • onderhoudsvrije EPDM-spindelafdichting
  • EPDM-afdichting zitting
  • draaibare kegel, tegen drukstoten beschermd
  • ingang buitendraad, uitgang messing storz koppeling

Normen en certificaten

  • DIN 14461-3 / DIN 14462 / UBA BWGL Metalle & DVGW W 551-8

Technische gegevens

  • druktrap PN 16

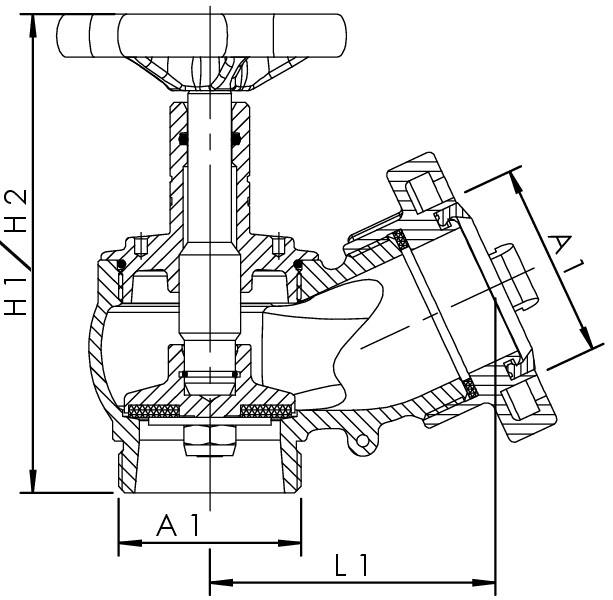

figuur 112 02
Bestelnr. DN A1 D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		Zeta kvs
(m³/h) 		kg
1120205000 50 G 2 95 156 173 93 3,9 55 2,68

CAD-modellen

Bestelnr. DN CAD-model
1120205000 50 3D-gegevens weergeven
