Brandblusafsluiter voor wandhydrant type F

figuur 112 01

  • in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • inzetbaar in droge en natte blusleidingen
  • bovendeel geschikt voor opname van een begrenzingsschakelaar

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 112 01
figuur 112 01
figuur 112 01
figuur 112 01
figuur 112 01

Productkenmerken

  • in gesloten toestand metalen delen die met het medium in contact komen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • inzetbaar in droge en natte blusleidingen
  • bovendeel geschikt voor opname van een begrenzingsschakelaar
  • onderhoudsvrije EPDM-spindelafdichting
  • EPDM-afdichting zitting
  • draaibare kegel, tegen drukstoten beschermd
  • ingang wartelmoer, uitgang aluminium storz koppeling

Normen en certificaten

  • DIN 14461-3 / DIN 14462 / UBA BWGL Metalle & DVGW W 551-8

Technische gegevens

  • druktrap PN 16

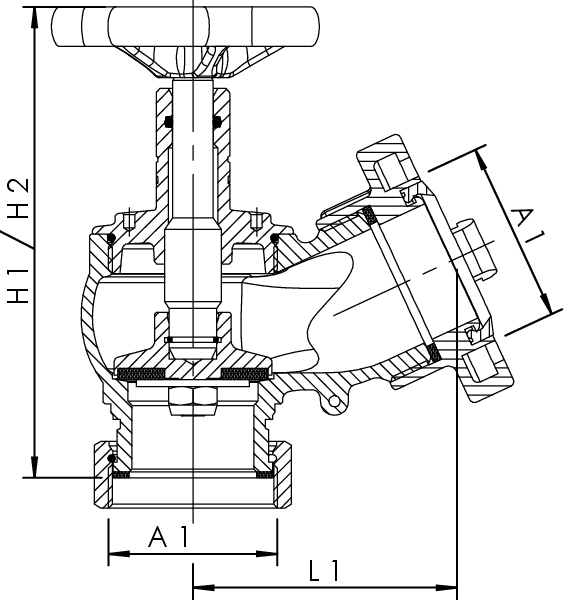

figuur 112 01
Bestelnr. DN A1 D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		Zeta kvs
(m³/h) 		kg
1120105000 50 G 2 95 166 183 93 3,9 55 2,40
