Riduttore di pressione

Figura 710 0G

  • regolatore di pressione con valvola a singola sede depressurizzata e rilascio della pressione a monte
  • parti interne in bronzo rosso, acciaio inox e plastica
  • completamente manutenibile

caratteristiche del prodotto

  • regolatore di pressione con valvola a singola sede depressurizzata e rilascio della pressione a monte
  • parti interne in bronzo rosso, acciaio inox e plastica
  • completamente manutenibile
  • corpo valvola del riduttore di pressione in plastica trasparente
  • pressione di uscita regolabile individualmente sulla ghiera di regolazione in plastica arrestabile con scala di indicazione
  • filtro impurità integrato sul lato di entrata in acciaio inox
  • Filettatura esterna per raccordi a vite a tenuta piatta
  • adatta per installazione orizzontale e verticale
  • collegamento per manometro disponibile come optional
  • incl. chiave esagonale
  • incl. modulo di base in bronzo rosso
  • rispettare i requisiti di manutenzione secondo DIN EN 806-5

norme e certificazioni

  • approvazione DVGW
  • approvazione WRAS
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 1213 / DIN EN 1567
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 30 °C
  • pressione di uscita min. 0,15 MPa
  • pressione di uscita max. 0,60 MPa
  • impostazione predefinita in fabbrica 0,4 MPa

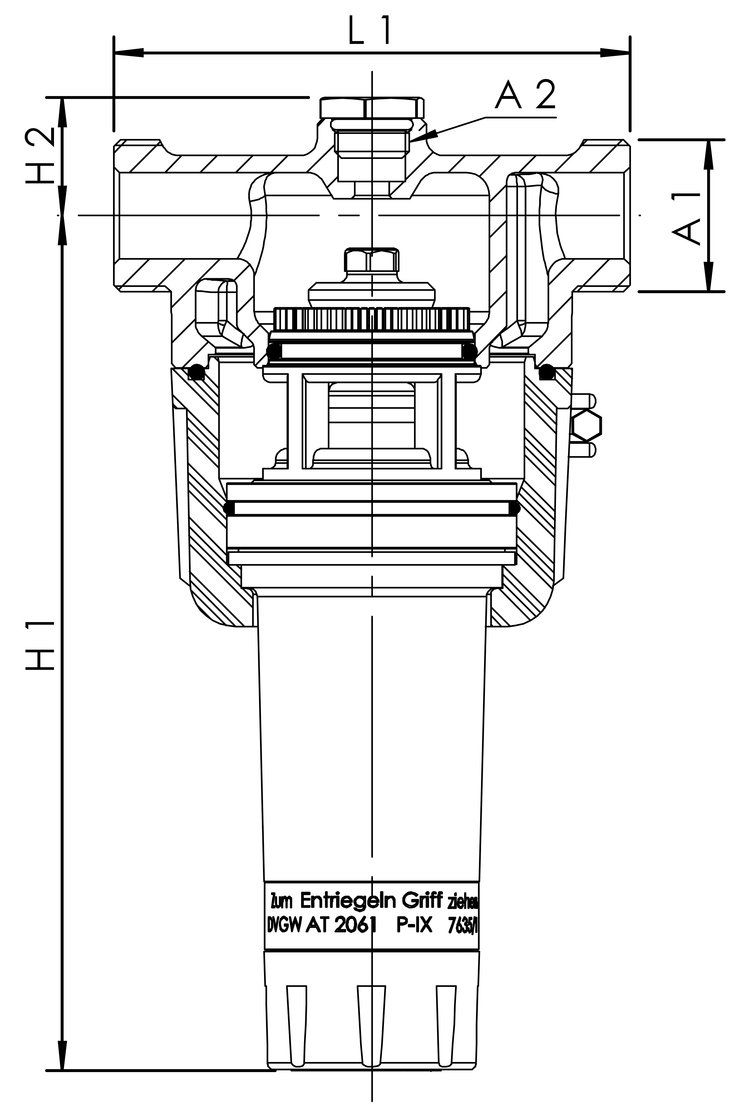

Figura 710 0G
N. d’ordine DN A1 A2 H1
(mm)
H2
(mm)
L1
(mm)
kvs kg
7100G01500 15 G 3/4 G 1/4 150 25 90 3,5 0,99
7100G02000 20 G 1 G 1/4 150 25 90 5,9 1,01
7100G02500 25 G 1 1/4 G 1/4 150 25 100 5,9 1,07
7100G03200 32 G 1 1/2 G 1/4 225 38 105 12,25 2,34
7100G04000 40 G 1 3/4 G 1/4 225 38 130 14,3 2,64
7100G05000 50 G 2 3/8 G 1/4 225 38 140 17,25 2,89

Modelli CAD

N. d’ordine DN Modello CAD
7100G01500 15 Visualizza i dati in 3D
7100G02000 20 Visualizza i dati in 3D
7100G02500 25 Visualizza i dati in 3D
7100G03200 32 Visualizza i dati in 3D
7100G04000 40 Visualizza i dati in 3D
7100G05000 50 Visualizza i dati in 3D

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
diagrammi di flusso riduttore di pressione
pdf (45 KB)
Istruzioni
Tipo di file
istruzioni di montaggio e uso riduttore di pressione
pdf (2.5 MB)
