Guscio isolante per valvola di regolazione del ricircolo manuale MULTI-FIX-PLUS da 06/2016

Figura 471 26

  • adatto per articolo 150 6G e articolo 151 06
  • polietilene espanso a cella chiusa, insonorizzante
  • montaggio semplice mediante clip di chiusura o chiudibile a tenuta di diffusione con adesivi disponibili in commercio

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 471 26
Figura 471 26
Figura 471 26
Figura 471 26
Figura 471 26

caratteristiche del prodotto

  • adatto per articolo 150 6G e articolo 151 06
  • polietilene espanso a cella chiusa, insonorizzante
  • montaggio semplice mediante clip di chiusura o chiudibile a tenuta di diffusione con adesivi disponibili in commercio

norme e certificazioni

  • per il rispetto del requisito secondo GEG 2023
  • classe di resistenza al fuoco B1 secondo DIN 4102
  • marcatura CE

Dati tecnici

  • temperatura d’esercizio min. -40 °C
  • temperatura d’esercizio max. 90 °C

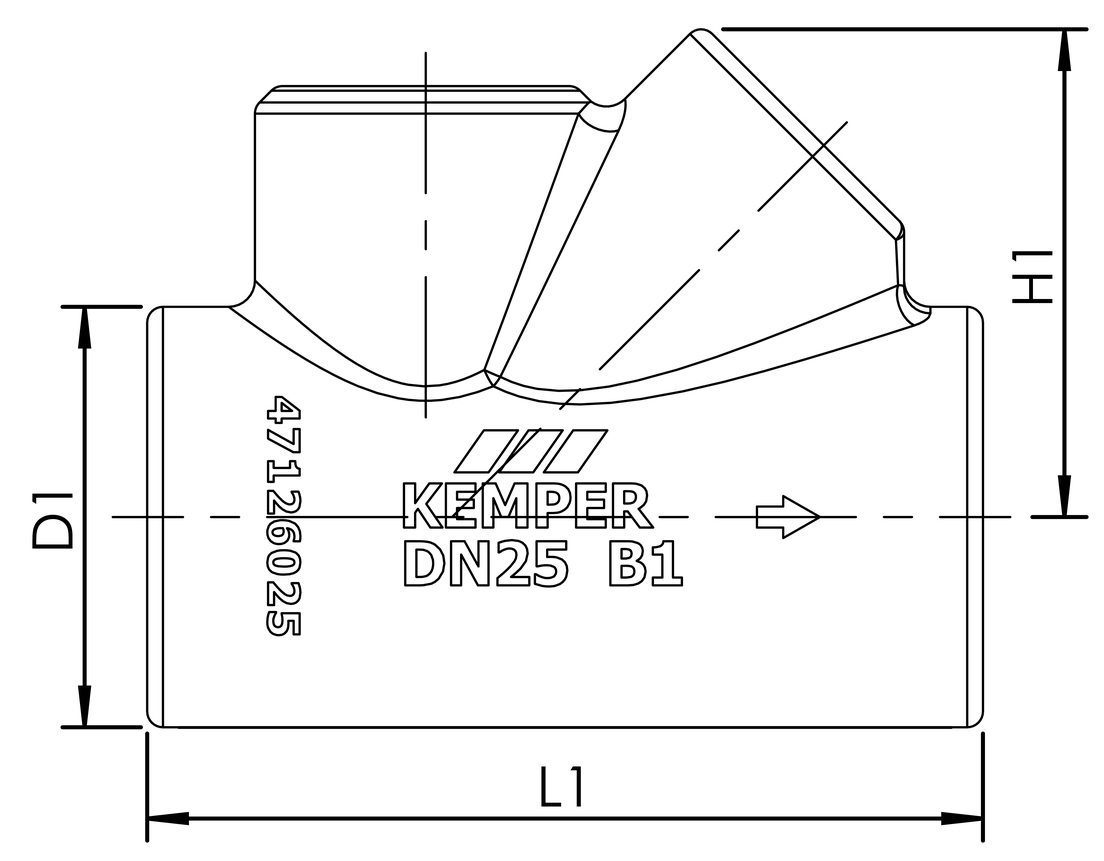

Figura 471 26
N. d’ordine DN D1
(mm) 		H1
(mm) 		L1
(mm) 		kg
4712601500 15 65 82 114 0,02
4712602000 20 70 86 126,5 0,02
4712602500 25 80 82 159 0,01
4712603200 32 90 90 170 0,01
4712604000 40 120 91 199 0,03
4712605000 50 140 96 228 0,09

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
Nota sulla sostenibilità
pdf (109 KB)
