MULTI-FIX-PLUS valvola di regolazione del ricircolo manuale, tappo di scarico, filettatura interna

Figura 151 06

  • per il bilanciamento idraulico del tratto fisso
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • guarnizione della sede in PTFE

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 151 06
Figura 151 06
Figura 151 06
Figura 151 06
Figura 151 06

caratteristiche del prodotto

  • per il bilanciamento idraulico del tratto fisso
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • guarnizione della sede in PTFE
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante
  • filettatura interna
  • con tappo di scarico
  • incl. termometro
  • alloggiamento per sonda di temperatura Pt1000
  • senza spazi morti
  • chiudibile con fissaggio di regolazione costante
  • con indicazione di posizione

norme e certificazioni

  • approvazione DVGW
  • approvazione ÖVGW
  • approvazione SVGW
  • approvazione WRAS
  • approvazione KIWA
  • parti in plastica con approvazione KTW e W 270
  • per impianti secondo scheda DVGW W 551/W 553/DIN 1988-300
  • secondo criteri di valutazione UBA
  • DIN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 100 °C

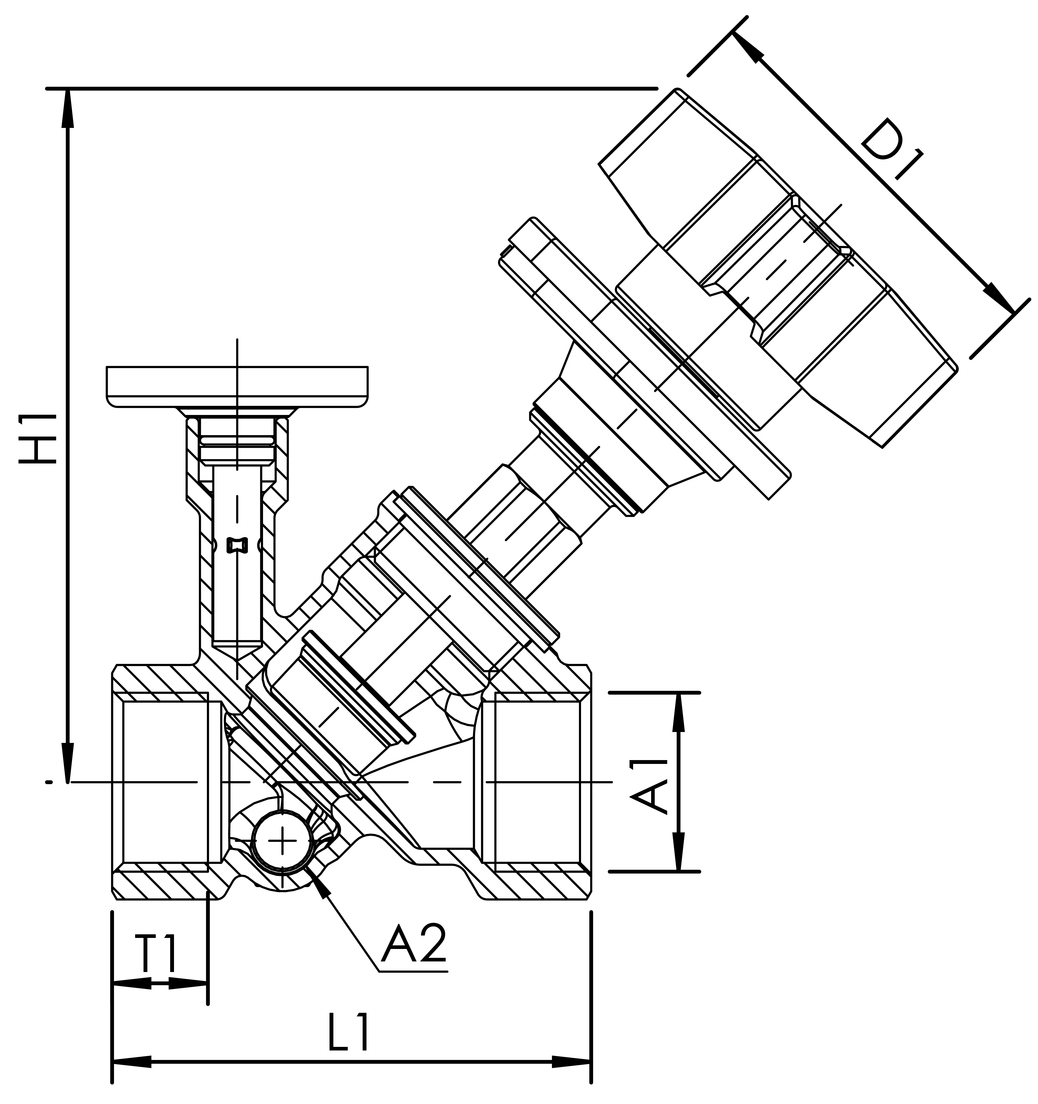

Figura 151 06
N. d’ordine DN A1 A2 D1
(mm) 		H1
(mm) 		L1
(mm) 		T1
(mm) 		kvs kg
1510601500 15 Rp 1/2 G 1/4 75,5 116 65 15 4,48 0,59
1510602000 20 Rp 3/4 G 1/4 75,5 123 75 16,3 6,28 0,78
1510602500 25 Rp 1 G 1/4 75,5 130,5 90 19,1 10,81 1,02
1510603200 32 Rp 1 1/4 G 1/4 75,5 130,5 110 21,4 15,56 1,49

Modelli CAD

N. d’ordine DN Modello CAD
1510601500 15 Visualizza i dati in 3D
1510602000 20 Visualizza i dati in 3D
1510602500 25 Visualizza i dati in 3D
1510603200 32 Visualizza i dati in 3D

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
