NIRO valvola di campionamento

Figura 087 00

  • per il campionamento di acqua potabile, determinazione di parametri microbiologici secondo la legge sull’acqua potabile TrinkwV
  • parti metalliche bagnate in acciaio inox
  • elemento a gomito di fuoriuscita in acciaio inox passabile alla fiamma e girevole

caratteristiche del prodotto

  • per il campionamento di acqua potabile, determinazione di parametri microbiologici secondo la legge sull’acqua potabile TrinkwV
  • parti metalliche bagnate in acciaio inox
  • elemento a gomito di fuoriuscita in acciaio inox passabile alla fiamma e girevole
  • corpo valvola girevole a 360°
  • adatto per tutte le rubinetterie e i raccordi a vite con foro di scarico
  • chiudibile con chiave a esagono incassato SW 5
  • senza spazi morti
  • adatta per installazione orizzontale e verticale
  • incl. chiave a esagono incassato

norme e certificazioni

  • approvazione DVGW
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 90 °C

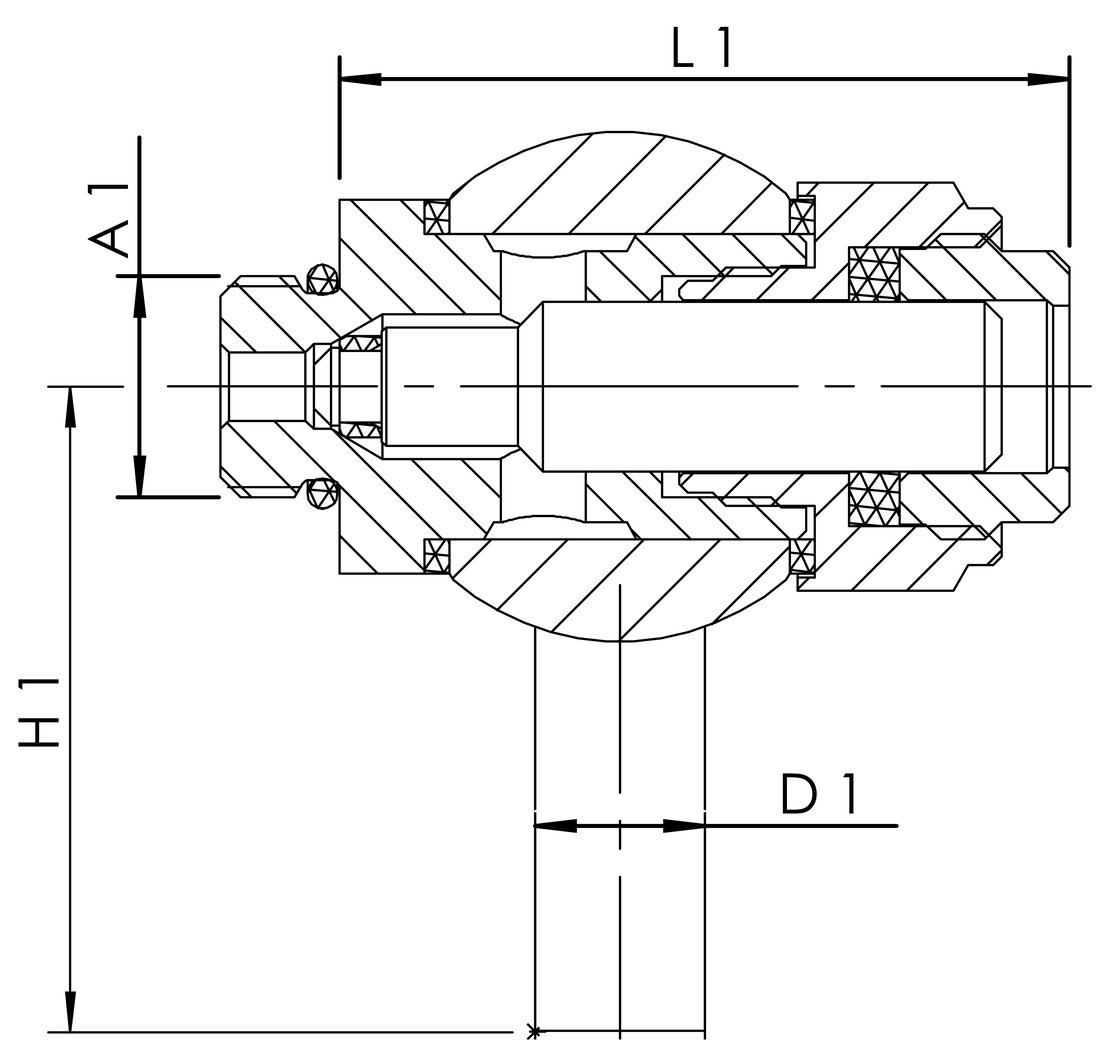

Figura 087 00
N. d’ordine DN per DN per DN con rubinetteria a flangia A1 D1
(mm)
H1
(mm)
L1
(mm)
kg
0870000600 8 15-50 15-25 G 1/4 10 125 43 0,23
0870001000 10 65-150 32-150 G 3/8 10 125 43 0,24

Modelli CAD

N. d’ordine DN Modello CAD
0870000600 8 Visualizza i dati in 3D
0870001000 10 Visualizza i dati in 3D

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Istruzioni
Tipo di file
istruzioni di montaggio e uso valvola di campionamento
pdf (1.2 MB)
