NIRO valvola di intercettazione a flusso libero, con valvola di scarico, MAPRESS

Figura 073 01 CH

  • parti metalliche bagnate in acciaio inox
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
  • guarnizione della sede in EPDM

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 073 01 CH
Figura 073 01 CH
Figura 073 01 CH
Figura 073 01 CH
Figura 073 01 CH

caratteristiche del prodotto

  • parti metalliche bagnate in acciaio inox
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
  • guarnizione della sede in EPDM
  • corpo conico orientabile, protetto contro i colpi d'ariete
  • raccordo a pressare acciaio inox Geberit MAPRESS
  • valvola di scarico laterale, con attacco tubo flessibile girevole G 3/4 e calotta
  • filettatura asta fuori dal liquido
  • sede della valvola non soggetta a usura in acciaio inox
  • con volantino nero
  • senza spazi morti
  • con indicazione della posizione aperta
  • incl. piastra colorata rossa e verde

norme e certificazioni

  • approvazione DVGW
  • approvazione SVGW
  • approvazione KIWA
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 110 °C
Figura 073 01 CH

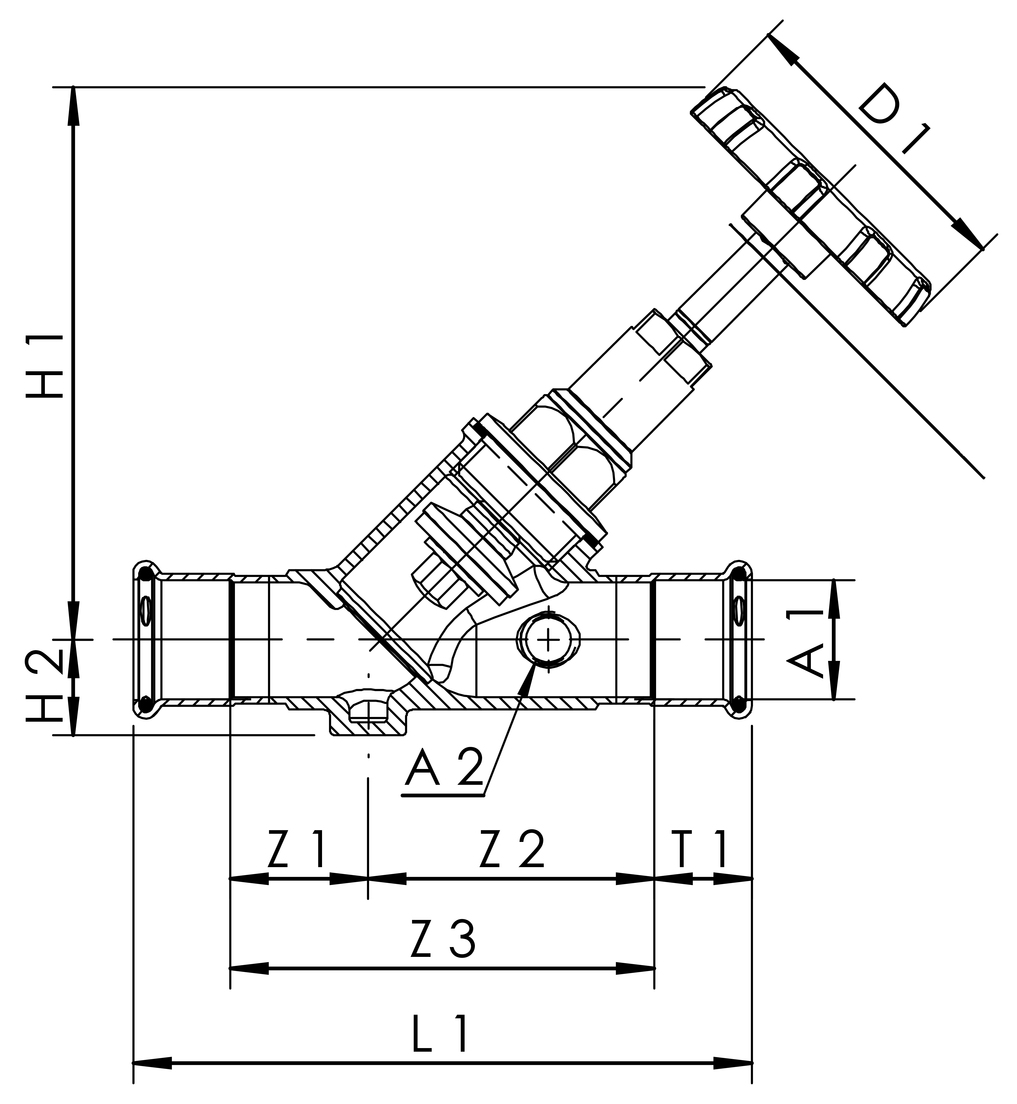

N. d’ordine DN A1
(mm) 		A2 D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		Z1
(mm) 		Z2
(mm) 		Z3
(mm) 		Zeta kvs kg
07301015CH 15 15 G 1/4 60 100 17,5 112 20 22 50 72 2,3 5,9 0,54
07301020CH 20 22 G 1/4 60 100 19 125 21 26 57 83 1,6 12,5 0,71
07301025CH 25 28 G 1/4 70 128 22,5 146 23 35,5 64,5 100 1,4 21,3 0,95
07301032CH 32 35 G 1/4 70 145 24 167 26 34 81 115 1,1 38,7 1,47
07301040CH 40 42 G 1/4 70 153 28 189 30 36 92 128 1,8 47,2 1,90
07301050CH 50 54 G 1/4 90 195 33 222 35 41 111 152 1,4 84,8 2,80

Modelli CAD e curve caratteristiche

N. d’ordine DN Modello CAD Curva caratteristica
07301015CH 15 Visualizza i dati in 3D Visualizza la curva caratteristica
07301020CH 20 Visualizza i dati in 3D Visualizza la curva caratteristica
07301025CH 25 Visualizza i dati in 3D Visualizza la curva caratteristica
07301032CH 32 Visualizza i dati in 3D Visualizza la curva caratteristica
07301040CH 40 Visualizza i dati in 3D Visualizza la curva caratteristica
07301050CH 50 Visualizza i dati in 3D Visualizza la curva caratteristica

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
diagrammi di flusso valvola di chiusura a flusso libero WESER
pdf (98 KB)
