Montageverschraubung Schlauchanschlussventile Wandhydranten Typ F, Außengewinde/Innengewinde

Figur 112 05 050

  • drehbare Verschraubung aus Messing
  • passend für Schlauchanschlussventil Figur 112 00 und Figur 112 02
  • zur verbesserten Montage Schlauchanschlussventils

Produktdatenblatt als PDF

Planungsdaten anzeigen auf pdod.de

Figur 112 05 050
Figur 112 05 050
Figur 112 05 050
Figur 112 05 050
Figur 112 05 050

Produktmerkmale

  • drehbare Verschraubung aus Messing
  • passend für Schlauchanschlussventil Figur 112 00 und Figur 112 02
  • zur verbesserten Montage Schlauchanschlussventils
  • mit Innen- und Außengewinde

Technische Daten

  • Druckstufe PN 16
Figur 112 05 050

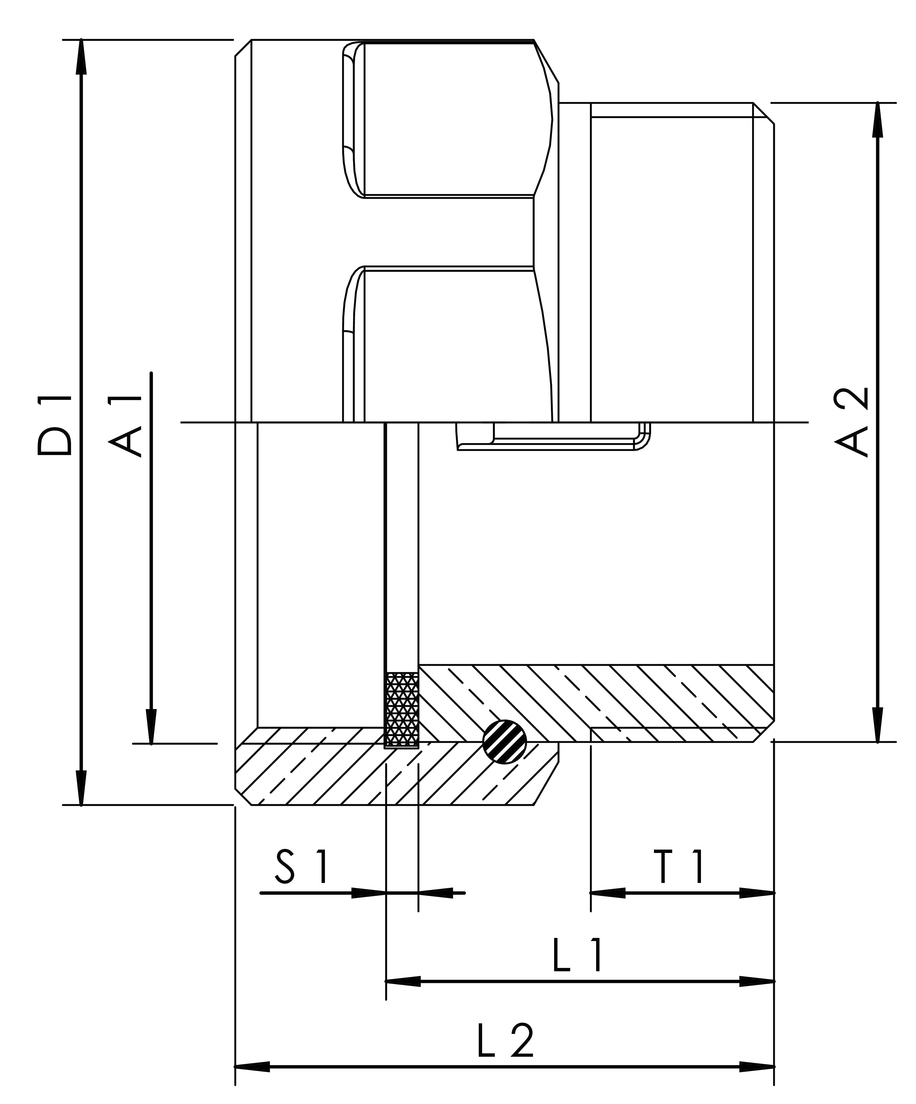

Bestellnr. A1 A2 D1
(mm) 		L1
(mm) 		L2
(mm) 		S1
(mm) 		T1
(mm) 		kg
1120505000 G 2 G 2 71 36 50 3 17 0,48
