Boordstuk, PN 10

figuur 425 00

  • past op losse flens
  • van puur koper

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 425 00
figuur 425 00
figuur 425 00
figuur 425 00
figuur 425 00

Productkenmerken

  • past op losse flens
  • van puur koper

Technische gegevens

  • druktrap PN 10
  • max. bedrijfstemperatuur 200 °C

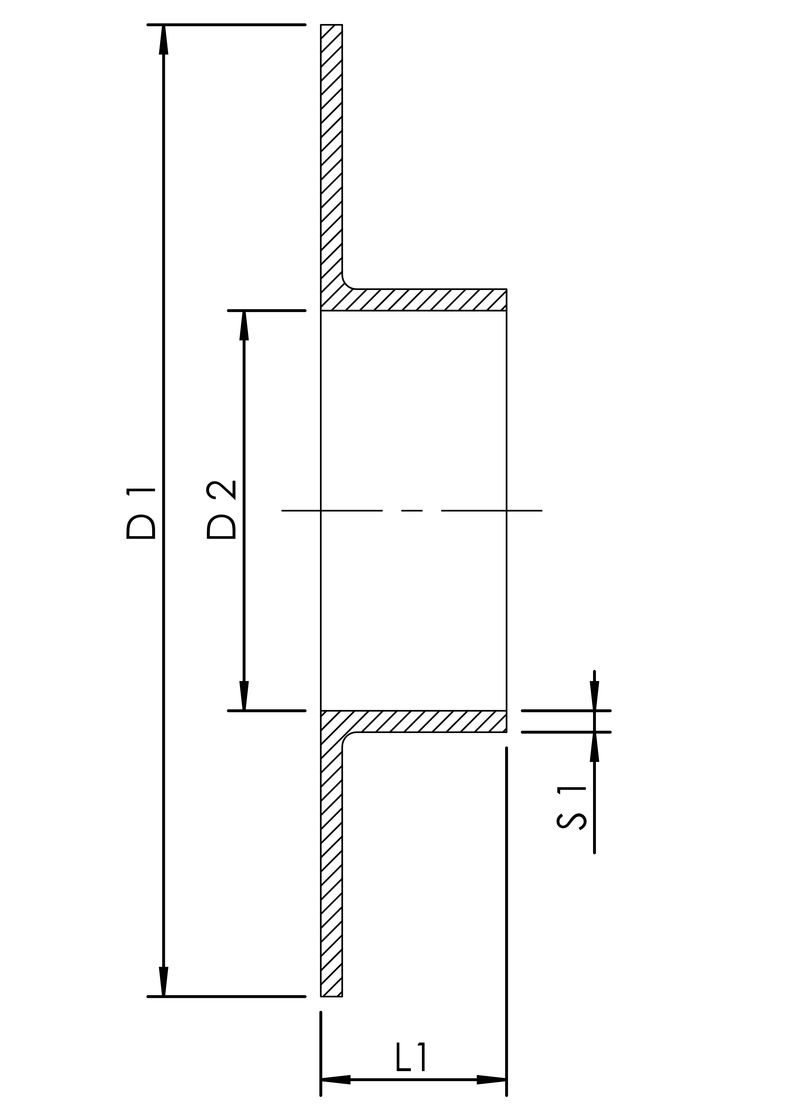

figuur 425 00
Bestelnr. DN A1
(mm) 		D1
(mm) 		D2
(mm) 		L1
(mm) 		S1
(mm) 		kg
4250001500 15 15 45 15 9 1,5 0,03
4250001800 15 18 45 18 9 1,5 0,03
4250002000 20 22 58 22 10,5 1,5 0,05
4250002500 25 28 68 28 13 1,5 0,07
4250003200 32 35 78 35 15 1,5 0,09
4250004000 40 42 88 42 15 2 0,10
4250005000 50 54 102 54 17 2 0,16
4250007600 65 76 122 76 21 2 0,19
4250008900 80 89 138 89 23 2 0,23
4250010800 100 108 158 108 19 2,5 0,40
4250013300 125 133 188 133 22 3 0,62
