WESER stopkraan met aftapstop, FlowFit

figuur 190 50

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 190 50
figuur 190 50
figuur 190 50
figuur 190 50
figuur 190 50

Productkenmerken

  • met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
  • 10 jaar garantie
  • onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting, onder druk vervangbaar
  • EPDM-afdichting zitting
  • draaibare kegel, tegen drukstoten beschermd
  • persaansluiting voor Geberit FlowFit meerlaagskunststofleidingen
  • met aftapstop
  • met opnamemogelijkheid voor temperatuursensor Pt1000 of thermometer door middel van optioneel verkrijgbare opnamehuls
  • spindeldraad buiten het medium
  • slijtvaste zitting van rvs
  • met zwart handwiel
  • vrij van dode ruimtes
  • met indicator voor open-stand

Normen en certificaten

  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • NEN/NBN EN 1213

Technische gegevens

  • druktrap PN 10
  • max. bedrijfstemperatuur 110 °C
figuur 190 50

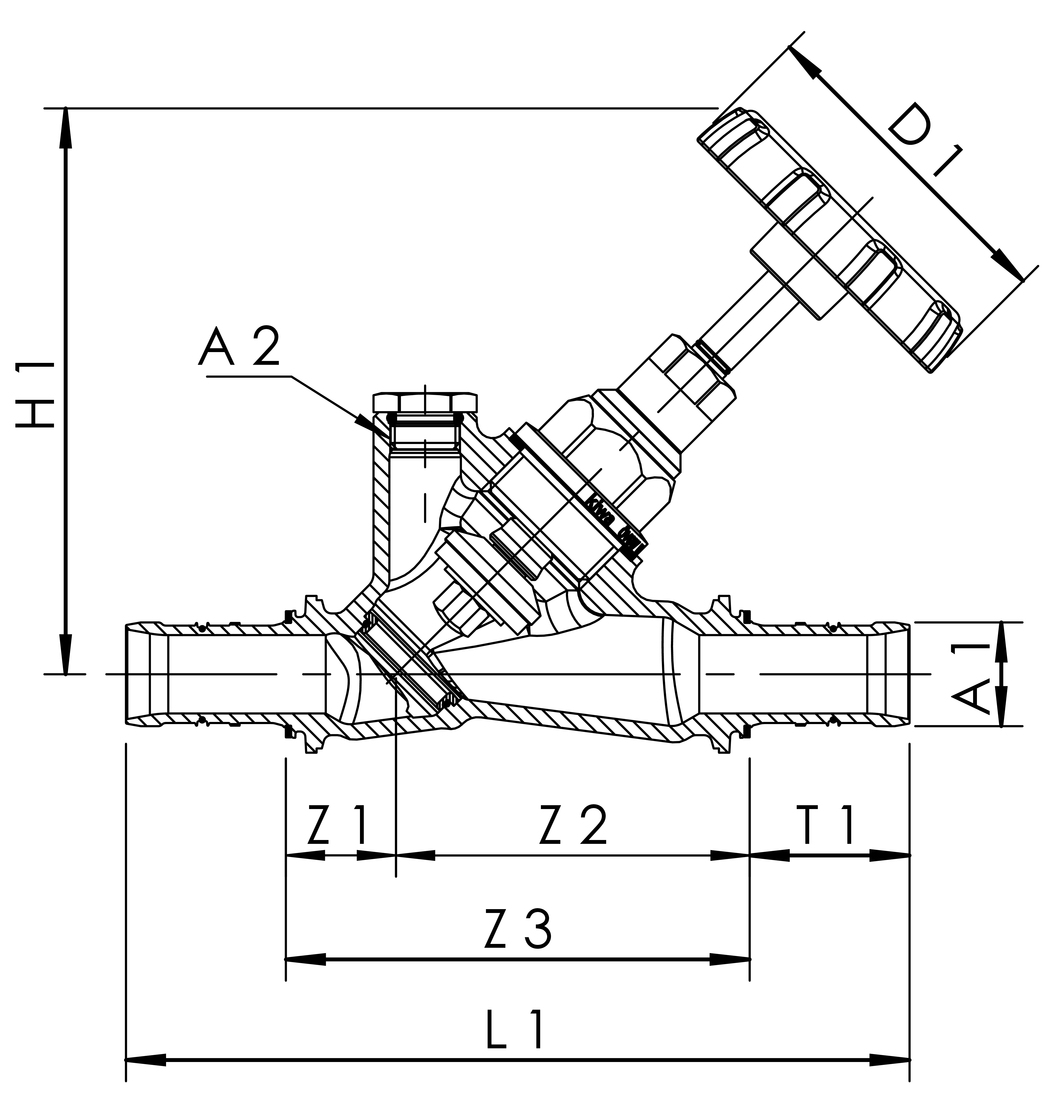

Bestelnr. DN da x s A1
(mm) 		A2 D1
(mm) 		H1
(mm) 		L1
(mm) 		T1
(mm) 		Z1
(mm) 		Z2
(mm) 		Z3
(mm) 		Zeta kvs
(m³/h) 		kg
1905001600 15 16 x 2,0 11,6 G 1/4 60 103 134 30,2 22,8 50,8 73,6 2,3 5,9 0,44
1905002000 15 20 x 2,0 15,6 G 1/4 60 103 134 30,2 22,8 50,8 73,6 1,6 12,5 0,47
1905002500 20 25 x 2,5 19,6 G 1/4 60 107 148 30,2 20,8 66,8 87,6 1,6 12,5 0,60
1905003200 25 32 x 2,8 26,0 G 1/4 70 135 167 34,2 29,3 69,3 98,6 1,1 38,7 0,92
1905004000 32 40 x 3,0 33,6 G 1/4 70 156 187 34,2 32,8 85,8 118,6 1,8 47,2 1,38
1905005000 40 50 x 3,8 42,1 G 1/4 70 164 242 58,3 28,7 96,7 125,4 1,8 47,2 2,18

CAD-modellen & karakteristieken

Bestelnr. DN CAD-model Karakteristiek
1905001600 15 3D-gegevens weergeven Karakteristieken weergeven
1905002000 15 3D-gegevens weergeven Karakteristieken weergeven
1905002500 20 3D-gegevens weergeven Karakteristieken weergeven
1905003200 25 3D-gegevens weergeven Karakteristieken weergeven
1905004000 32 3D-gegevens weergeven Karakteristieken weergeven
1905005000 40 3D-gegevens weergeven Karakteristieken weergeven

Planningsgegevens

Planningsgegevens bekijken op pdod.de

Downloads

Gegevensblad
Bestandstype
Productgegevensblad
pdf
Brochures
Bestandstype
Brochure afsluiters
pdf (9.3 MB)
Technische informatie
Bestandstype
Flowdiagrammen
pdf (98 KB)
