MULTI-FIX-PLUS handmatige inregelafsluiter, met koppelingen en drukmeetpunten, figuur 150 17

MULTI-FIX-PLUS handmatige inregelafsluiter, met koppelingen en drukmeetpunten

figuur 150 17

voor de hydraulische vaste balans in de leidingen
met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting

Websitenavigatie

voor de hydraulische vaste balans in de leidingen
met het medium in contact komende metalen delen van ontzinkingsvrij en corrosiebestendig brons, bestand tegen agressief water
PTFE-afdichting zitting
onderhoudsvrije spindelafdichting met zelfsmerende EPDM-lippendichting
buitendraad voor vlakdichtende aansluitingen
met aftapstop
incl. thermometer
incl. binnendraadaansluiting van brons, compartimentafdichtend
incl. drukmeetnozzle van brons voor het bepalen van de verschildruk
ingang voor temperatuursensor Pt1000
vrij van dode ruimtes
met afsluiterfunctie zonder verandering van de voorinstelling
met positie-indicator
Bestaande uit Multi-Fix Plus, figuur 150 2G en schroefkoppelingen met drukmeetnozzle

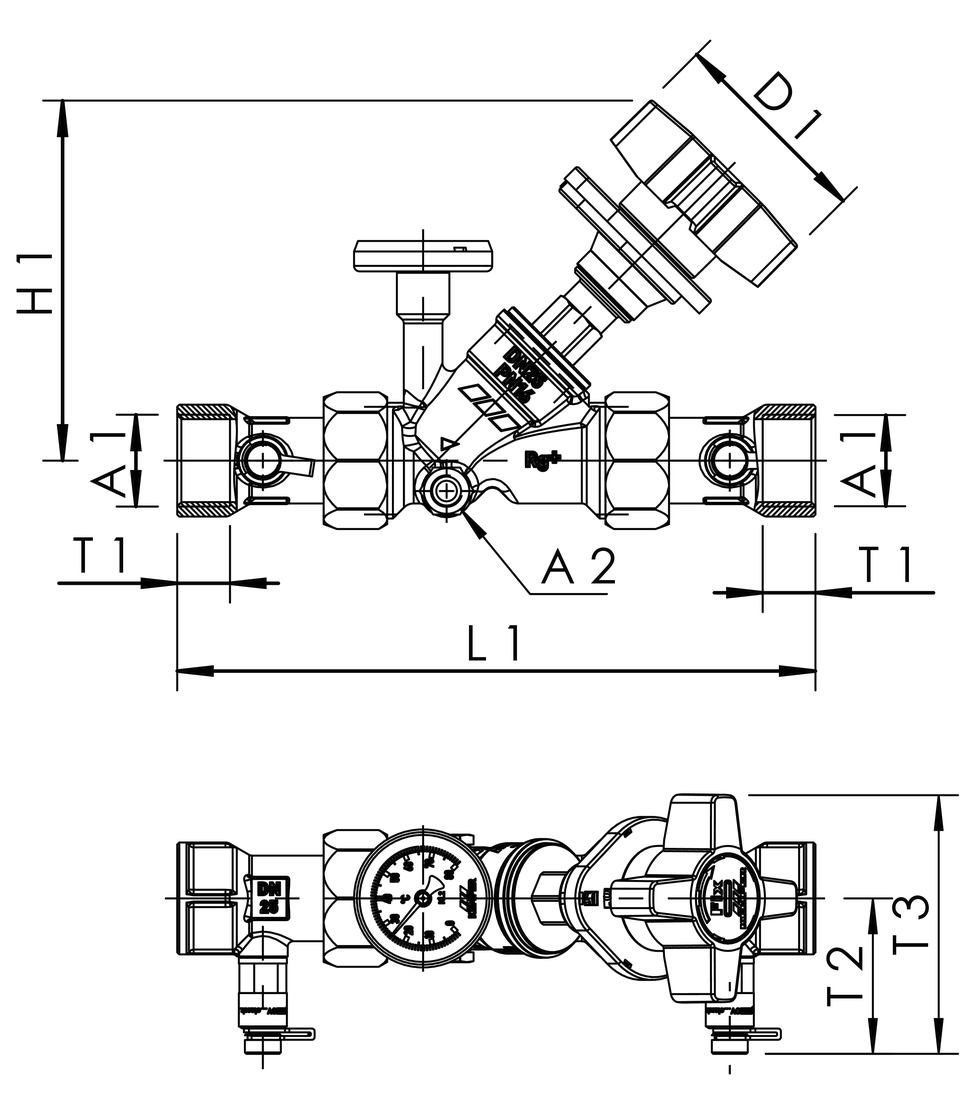

Bestelnr.	DN	A1	A2	D1 (mm)	H1 (mm)	L1 (mm)	T1 (mm)	T2 (mm)	T3 (mm)	kvs (m³/h)	kg
1501701500	15	Rp 1/2	G 1/4	75,5	116	184	15	49	86,5	4,48	0,93
1501702000	20	Rp 3/4	G 1/4	75,5	123	198,5	16,3	52,5	90	6,28	1,23
1501702500	25	Rp 1	G 1/4	75,5	130,5	231	19,1	56,5	94	10,81	1,70
1501703200	32	Rp 1 1/4	G 1/4	75,5	103,5	252	21,4	59	96,5	15,56	2,25
1501704000	40	Rp 1 1/2	G 1/4	75,5	138	274	21,4	63	100,5	19,19	3,01
1501705000	50	Rp 2	G 1/4	75,5	150	309	25,7	68,5	108,5	20,72	4,13
