Testa di chiusura con mandrino di comando prolungato

Figura E0109 135 02

  • adatto per valvole di chiusura a flusso libero con attacco a flangia per es. articolo 135 (in DN 65 e DN 80 costruzione identica a E010117302065KP o E010117302080KP)
  • incl. guarnizione parte superiore in EPDM
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Figura E0109 135 02
Figura E0109 135 02
Figura E0109 135 02
Figura E0109 135 02
Figura E0109 135 02

caratteristiche del prodotto

  • adatto per valvole di chiusura a flusso libero con attacco a flangia per es. articolo 135
  • incl. guarnizione parte superiore in EPDM
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
  • guarnizione della sede in EPDM

norme e certificazioni

  • secondo criteri di valutazione UBA
  • per valvole secondo DIN 3502

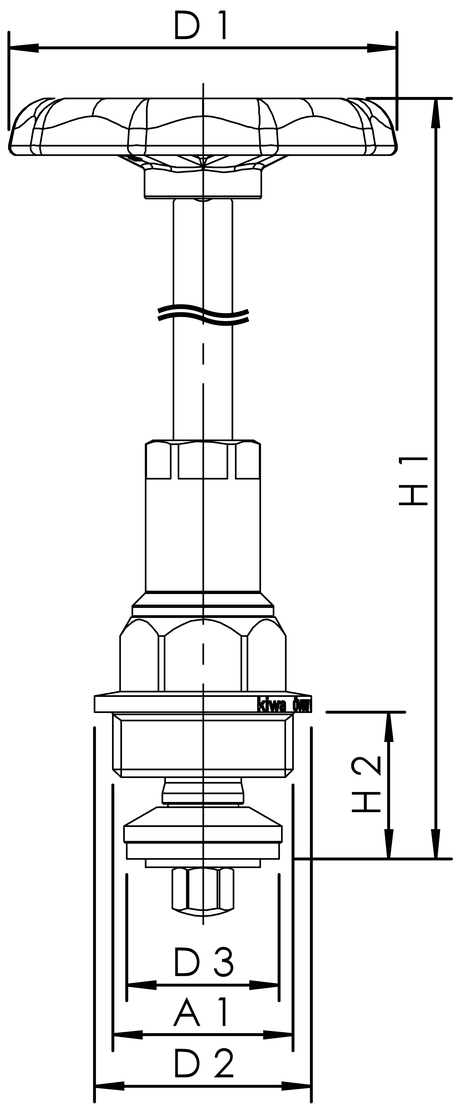

N. d’ordine per DN A1 A1 D1
(mm) 		D2
(mm) 		D3
(mm) 		H1
(mm) 		H2
(mm) 		kg
E010913502015KP 15 G 1/2 60 26,4 16,4 127 20 0,21
E010913502020KP 20 G 3/4 60 32,4 22 150 26,5 0,23
E010913502025KP 25 G 1 70 39,9 28 168 27,5 0,38
E010913502032KP 32 G 1 1/4 70 49,9 36 197 28,5 0,54
E010113502040KP 40 G 1 1/2 70 57,9 41,5 208 41,5 0,60
E010113502050KP 50 G 2 90 69,9 53 232,5 42,5 0,92
E010113500100KP 100 M110 x 2 120 120,9 100 292 68 3,27
E010113500125KP 125 M142 x 2 213 155 125 450 56,6 10,11
E010113500150KP 150 225 190 155 486 112,7 15,80
