valvola di commutazione a 3 vie, filettatura esterna

Figura 916 02

  • adatto per l’uso nel liquido acqua di riscaldamento
  • per la stratificazione di ritorno in funzione della temperatura
  • per l’ottimizzazione della stratificazione nel serbatoio di accumulo in combinazione con le stazioni di acqua dolce KTS

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Figura 916 02
Figura 916 02
Figura 916 02
Figura 916 02
Figura 916 02

caratteristiche del prodotto

  • adatto per l’uso nel liquido acqua di riscaldamento
  • per la stratificazione di ritorno in funzione della temperatura
  • per l’ottimizzazione della stratificazione nel serbatoio di accumulo in combinazione con le stazioni di acqua dolce KTS
  • attacco a flangia

Dati tecnici

  • Livello di pressione PN 6
  • temperatura d’esercizio max. 110 °C
Figura 916 02

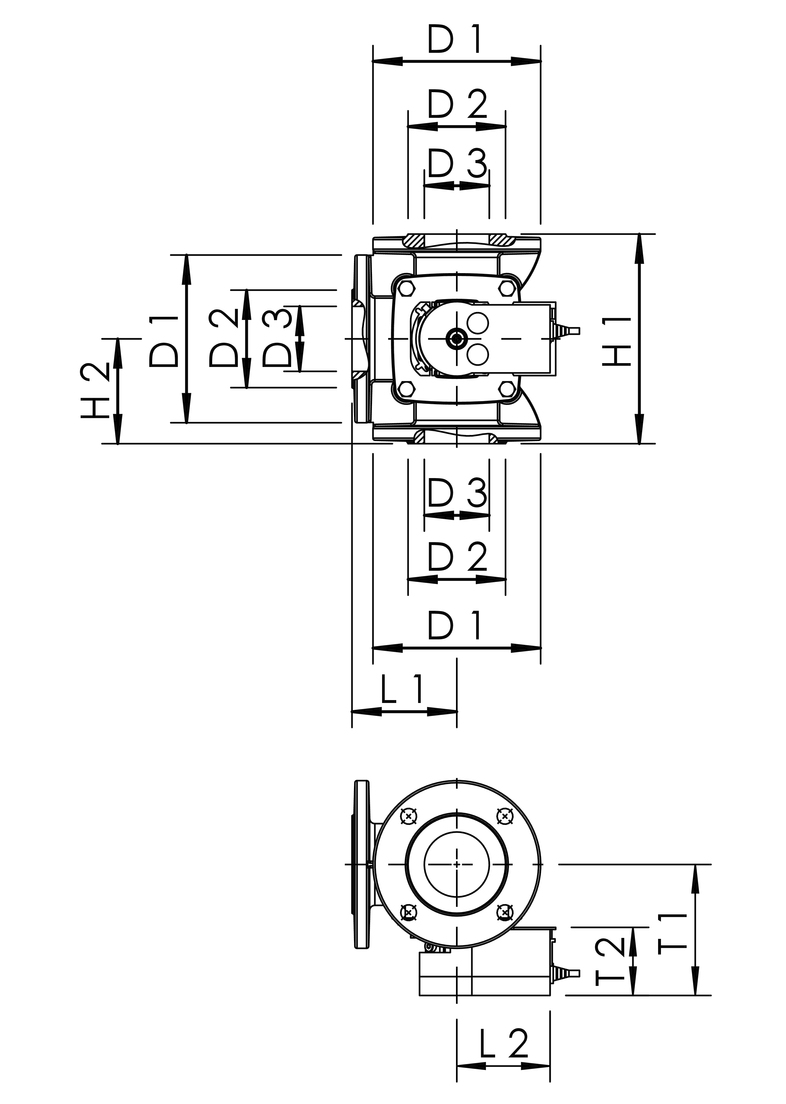

N. d’ordine DN numero fori D1
(mm) 		D2
(mm) 		D3
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		L1
(mm) 		L2
(mm) 		T1
(mm) 		T2
(mm) 		valore kv kg
9160206500 65 4 160 93 61 200 100 110 100 89 125 63 100 11,35
9160208000 80 8 190 118 80 240 120 110 160 89 140,5 63 150 17,44

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de
