Valvola di registro UP-PLUS corpo valvola a incasso, valvola ad angolo, femmina, maschio

Figura 861 00

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 861 00
Figura 861 00
Figura 861 00
Figura 861 00
Figura 861 00

caratteristiche del prodotto

  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • Filettatura femmina in ingresso, filettatura maschio in uscita
  • guarnizione asta in EPDM esente da manutenzione
  • guarnizione della sede in EPDM
  • elemento conico in acciaio inox
  • sede della valvola non soggetta a usura in acciaio inox
  • stelo in plastica accorciabile in continuo
  • prolungabile mediante set di prolungamento disponibile come optional
  • senza spazi morti
  • con funzione di chiusura, regolazione e preimpostazione

norme e certificazioni

  • approvazione DVGW
  • approvazione SVGW
  • parti in plastica con approvazione KTW e W 270
  • approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 1213

Dati tecnici

  • profondità d’installazione max. 110 mm
  • Livello di pressione PN 16
  • temperatura d’esercizio max. 100 °C

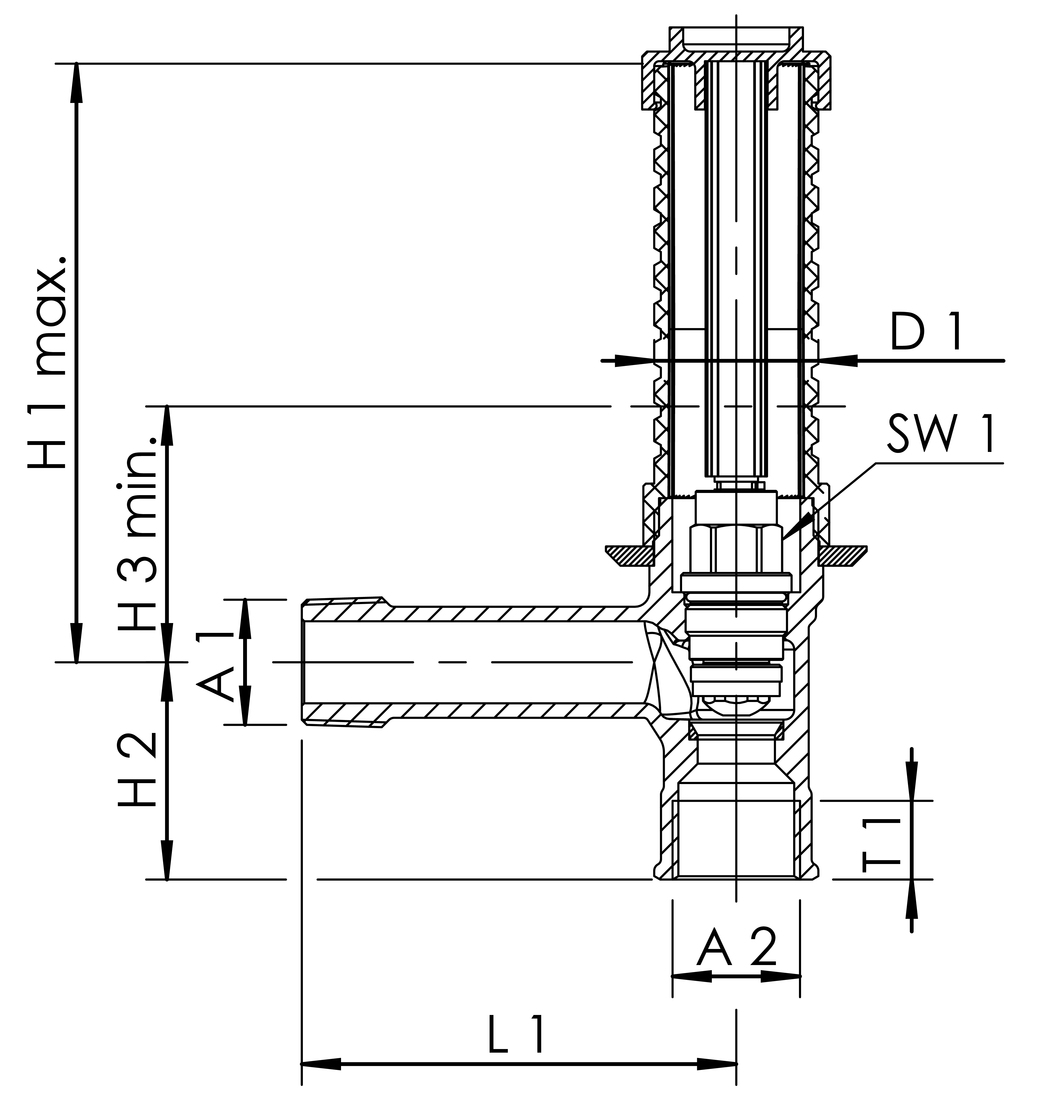

Figura 861 00
N. d’ordine DN A1 A2 D1
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		L1
(mm) 		SW1 T1
(mm) 		kg
86100020CH 20 R 3/4 Rp 3/4 34 124 45 53 90 17 16,3 0,59

Modelli CAD e curve caratteristiche

N. d’ordine DN Modello CAD Curva caratteristica
86100020CH 20 Visualizza i dati in 3D Visualizza la curva caratteristica

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Istruzioni
Tipo di file
istruzioni di montaggio e uso valvole a incasso UP-PLUS
pdf (1.1 MB)
