Combinazione riduttore di pressione-filtro

Figura 713 0G

  • filtro di risciacquo manuale, ad azione meccanica
  • regolatore di pressione con valvola a singola sede depressurizzata e rilascio della pressione a monte
  • parti interne in bronzo rosso, acciaio inox e plastica

caratteristiche del prodotto

  • filtro di risciacquo manuale, ad azione meccanica
  • regolatore di pressione con valvola a singola sede depressurizzata e rilascio della pressione a monte
  • parti interne in bronzo rosso, acciaio inox e plastica
  • segnalazione automatica controllata da pressione differenziale in caso di intasamento del filtro
  • coppa del filtro opaca per proteggere dalla formazione di alghe
  • con flangia di attacco e unità di azionamento pregiata in bronzo rosso per l’operazione di risciacquo e sfiato
  • corpo valvola del riduttore di pressione in plastica trasparente
  • pressione di uscita regolabile individualmente sulla ghiera di regolazione in plastica arrestabile con scala di indicazione
  • riduttore di pressione completamente manutenibile
  • filtro impurità integrato sul lato di entrata in acciaio inox
  • Filettatura esterna per raccordi a vite a tenuta piatta
  • inserto filtro completamente sostituibile
  • dispositivo di deflusso girevole secondo DIN EN 1717
  • senza spazi morti
  • posizione di installazione orizzontale e verticale, valvola di deflusso in basso
  • segnalazione di manutenzione mensile per il rispetto degli intervalli di risciacquo
  • incl. manometro per pressione a valle
  • incl. chiave esagonale
  • incl. modulo di base in bronzo rosso
  • rispettare i requisiti di manutenzione secondo DIN EN 806-5

norme e certificazioni

  • approvazione DVGW
  • parti in plastica con approvazione KTW
  • secondo criteri di valutazione UBA
  • fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 1213 / DIN EN 13443 / DIN EN 1567

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 30 °C
  • pressione a monte min. 0,2 MPa
  • pressione di uscita min. 0,15 MPa
  • pressione di uscita max. 0,60 MPa
  • impostazione predefinita in fabbrica 0,4 MPa
  • ampiezza di passaggio inferiore 90 µm
  • ampiezza di passaggio superiore 125 µm

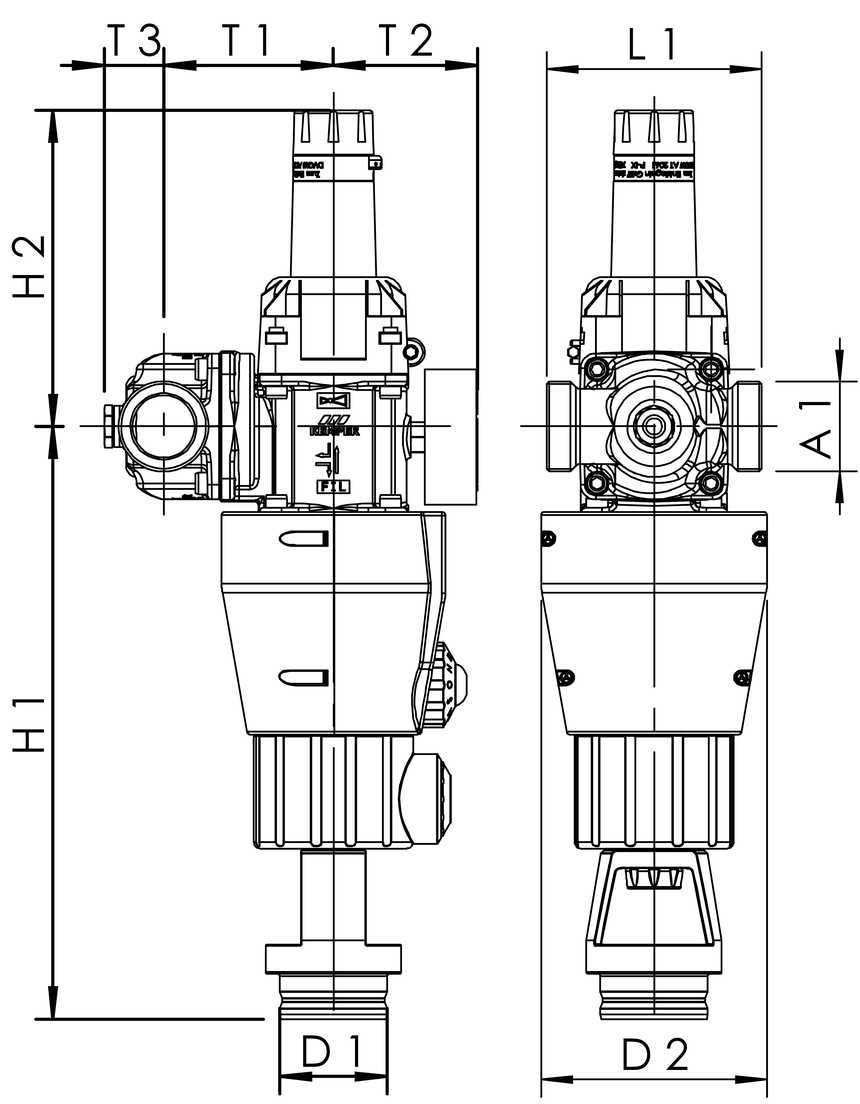

Figura 713 0G
N. d’ordine DN A1 D1
(mm)
D2
(mm)
H1
(mm)
H2
(mm)
L1
(mm)
T1
(mm)
T2
(mm)
T3
(mm)
flusso con Δp 0,11 MPa kg
7130G01500 15 G 3/4 50 105 276 146 90 79 67 21 1,3 3,79
7130G02000 20 G 1 50 105 276 146 90 79 67 24 2,27 3,82
7130G02500 25 G 1 1/4 50 105 276 146 100 79 67 28 3,6 3,87
7130G03200 32 G 1 1/2 50 145 384 234 105 94 76 30 5,8 7,45
7130G04000 40 G 1 3/4 50 145 384 234 130 94 76 34 9,1 7,78
7130G05000 50 G 2 3/8 50 145 384 234 140 94 76 39 14,0 8,20

Modelli CAD

N. d’ordine DN Modello CAD
7130G01500 15 Visualizza i dati in 3D
7130G02000 20 Visualizza i dati in 3D
7130G02500 25 Visualizza i dati in 3D
7130G03200 32 Visualizza i dati in 3D
7130G04000 40 Visualizza i dati in 3D
7130G05000 50 Visualizza i dati in 3D

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Istruzioni
Tipo di file
istruzioni di montaggio e uso filtro e combinazioni riduttore di pressione/filtro
pdf (1.3 MB)
