KHS Gruppo divisore di flusso Venturi -dinamico-, per montaggio a incasso, filettatura inerna

Figura 650 08

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 650 08
Figura 650 08
Figura 650 08
Figura 650 08
Figura 650 08

caratteristiche del prodotto

  • previene il ristagno negli impianti ad anello mediante flusso forzato con prelievi a valle, utilizzabile in acqua potabile fredda (PWC) e acqua potabile calda (PWH)
  • divisore di flusso secondo il principio Venturi, inclusa cartuccia dinamica, con linea di alimentazione e di ritorno a cella umida
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • passaggio del divisore di flusso con filettatura interna
  • linea di alimentazione a cella umida con filettatura interna
  • linea di ritorno a cella umida con filettatura interna
  • esente da manutenzione
  • senza spazi morti
  • incl. valvole di intercettazione a flusso pieno VAV con filettatura interna e maniglia a chiusura morbida Figura 387 00
  • guarnizione asta in EPDM esente da manutenzione
  • parte superiore interna estraibile TOP-ENTRY, con corpo di tenuta in EPDM e corpo di chiusura in bronzo rosso
  • incl. rivestimento isolante
  • incl. piastra colorata rossa e verde

norme e certificazioni

  • valvola/e con approvazione DVGW
  • SVGW ha richiesto l'estensione
  • secondo scheda DVGW W 570
  • secondo criteri di valutazione UBA
  • fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • rivestimenti isolanti classe di resistenza al fuoco B1 secondo DIN 4102
  • DIN EN 13828

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 90 °C

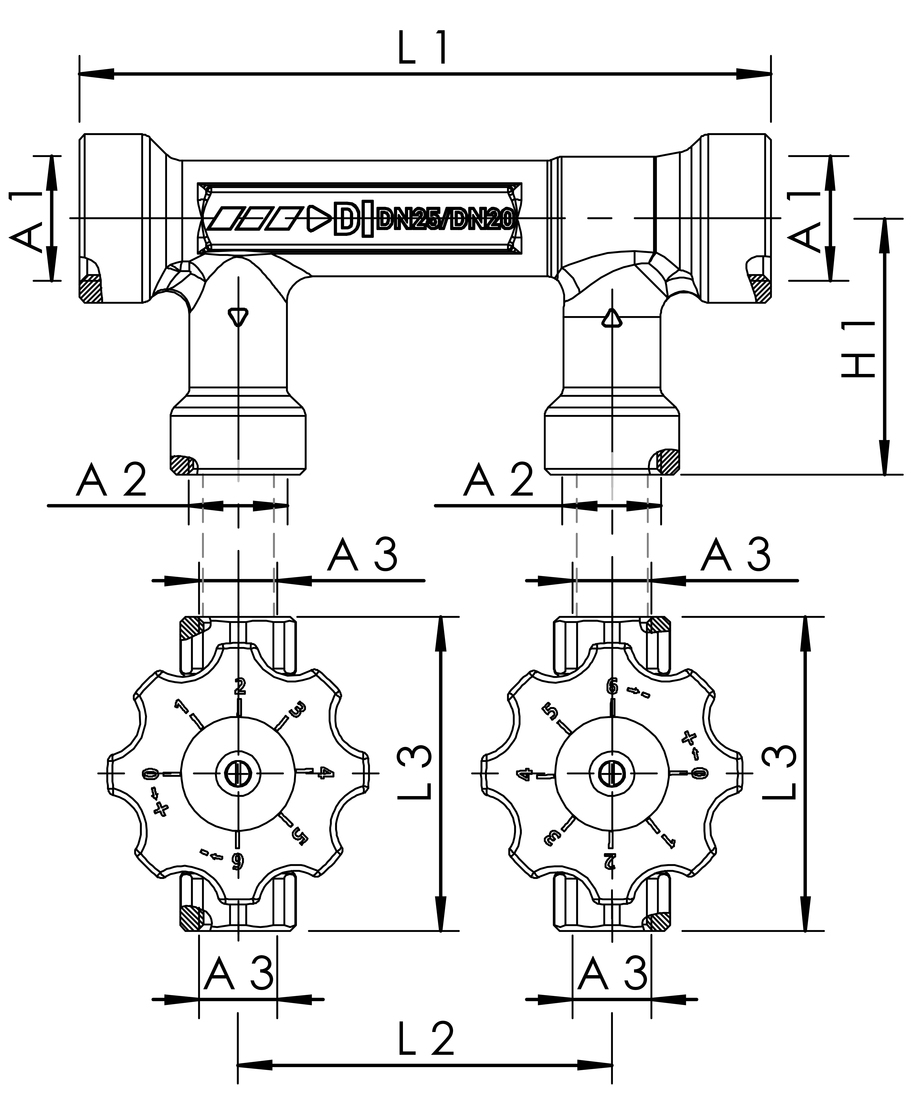

Figura 650 08
N. d’ordine passaggio DN uscite DN VAV
DN 		A1 A2 A3 H1
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		kg
6500801500 15 15 15 Rp 1/2 Rp 1/2 Rp 1/2 48,5 185 100 84 1,93
6500802000 20 20 20 Rp 3/4 Rp 3/4 Rp 3/4 58,5 185 100 90 2,29
6500822000 20 20 15 Rp 3/4 Rp 3/4 Rp 1/2 58,5 185 100 84 2,15
6500802500 25 20 20 Rp 1 Rp 3/4 Rp 3/4 68,5 185 100 90 2,50
6500822500 25 20 15 Rp 1 Rp 3/4 Rp 3/4 68,5 185 100 84 2,32
6500803200 32 20 20 Rp 1 1/4 Rp 3/4 Rp 3/4 73,5 195 100 90 2,76
6500823200 32 20 15 Rp 1 1/4 Rp 3/4 Rp 1/2 73,5 195 100 84 2,49
6500804000 40 25 25 Rp 1/2 Rp 1 Rp 1 78,5 206 100 99 3,66
6500824000 40 25 15 Rp 1 1/2 Rp 1 Rp 1/2 78,5 206 100 84 3,03
6500844000 40 25 20 Rp 1 1/2 Rp 1 Rp 3/4 78,5 206 100 90 3,21
6500805000 50 25 25 Rp 2 Rp 1 Rp 1 88,5 219 100 99 4,34
6500825000 50 25 15 Rp 2 Rp 1 Rp 1/2 88,5 219 100 84 3,66
6500845000 50 25 20 Rp 2 Rp 1 Rp 3/4 88,5 219 100 90 3,86

Modelli CAD

N. d’ordine Modello CAD
6500801500 Visualizza i dati in 3D
6500802000 Visualizza i dati in 3D
6500822000 Visualizza i dati in 3D
6500802500 Visualizza i dati in 3D
6500822500 Visualizza i dati in 3D
6500803200 Visualizza i dati in 3D
6500823200 Visualizza i dati in 3D
6500804000 Visualizza i dati in 3D
6500824000 Visualizza i dati in 3D
6500844000 Visualizza i dati in 3D
6500805000 Visualizza i dati in 3D
6500825000 Visualizza i dati in 3D
6500845000 Visualizza i dati in 3D

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
diagrammi di flusso divisore di flusso dinamico
pdf (93 KB)
Istruzioni
Tipo di file
istruzioni di montaggio e uso divisore di flusso Venturi KHS
pdf (6.9 MB)
