Corpo di installazione a incasso UP-PLUS per contatori d'acqua residenziali

Figura 563 02 CH

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Figura 563 02 CH
Figura 563 02 CH
Figura 563 02 CH
Figura 563 02 CH
Figura 563 02 CH

caratteristiche del prodotto

  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • guarnizione asta in EPDM esente da manutenzione
  • guarnizione della sede in EPDM
  • elemento conico in acciaio inox
  • stelo in plastica accorciabile in continuo
  • ingresso filettatura interna tubo, uscita tratto di assestamento con filettatura esterna tubo
  • senza spazi morti
  • con funzione di chiusura, regolazione e preimpostazione

norme e certificazioni

  • approvazione DVGW
  • approvazione SVGW
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • calibro 110 mm
  • profondità d’installazione max. 110 mm
  • Livello di pressione PN 16
  • temperatura d’esercizio max. 100 °C

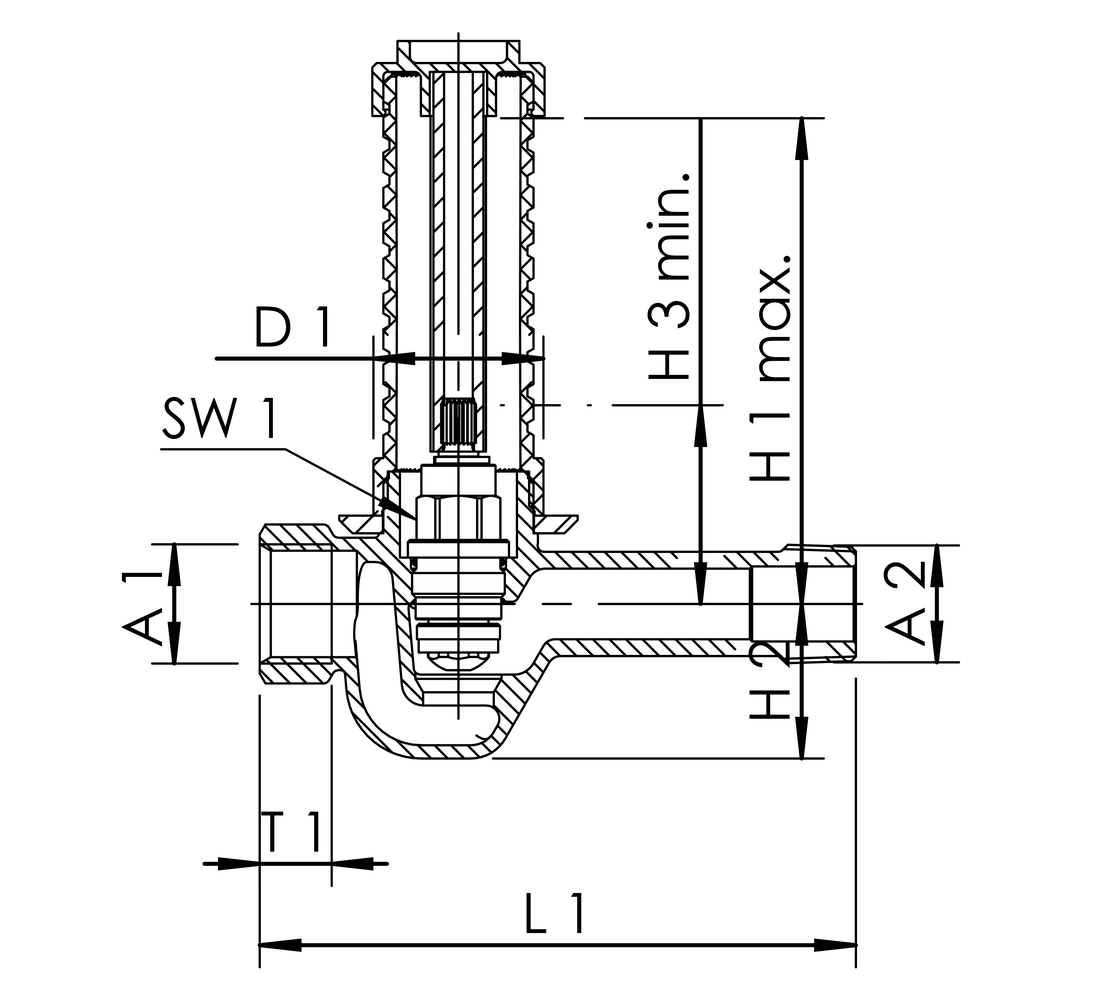

Figura 563 02 CH
N. d’ordine DN A1 A2 D1
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		L1
(mm) 		SW1 T1
(mm) 		Zeta kvs kg
56302020CH 20 Rp 3/4 R 3/4 38,5 110 35 45 135 17 16,3 6,9 6 0,61

Modelli CAD e curve caratteristiche

N. d’ordine DN Modello CAD Curva caratteristica
56302020CH 20 Visualizza i dati in 3D Visualizza la curva caratteristica
