Divisore termico

Figura 550 01

  • per la prevenzione del trasferimento di calore da acqua potabile calda (PWH) verso acqua potabile fredda (PWC) in rubinetti di miscelazione
  • blocco di montaggio in schiuma rigida PU resistente alla pressione e alla trazione
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Figura 550 01
Figura 550 01
Figura 550 01
Figura 550 01
Figura 550 01

caratteristiche del prodotto

  • per la prevenzione del trasferimento di calore da acqua potabile calda (PWH) verso acqua potabile fredda (PWC) in rubinetti di miscelazione
  • blocco di montaggio in schiuma rigida PU resistente alla pressione e alla trazione
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • pronto per l’installazione, adatto per tutti gli elementi controparete disponibili in commercio
  • a disaccoppiamento acustico
  • divisibile per calibri differenti
  • filettatura interna

norme e certificazioni

  • collegamenti secondo DVGW W534
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • per il rispetto del requisito secondo GEG 2023
  • classe di resistenza al fuoco B2 secondo DIN 4102
  • UBA BWGL Metalle & DVGW W 551-8
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • calibro 150 mm
  • livello di pressione PN 10
  • temperatura d’esercizio max. 70 °C
  • temperatura di picco di breve durata 95 °C
Figura 550 01

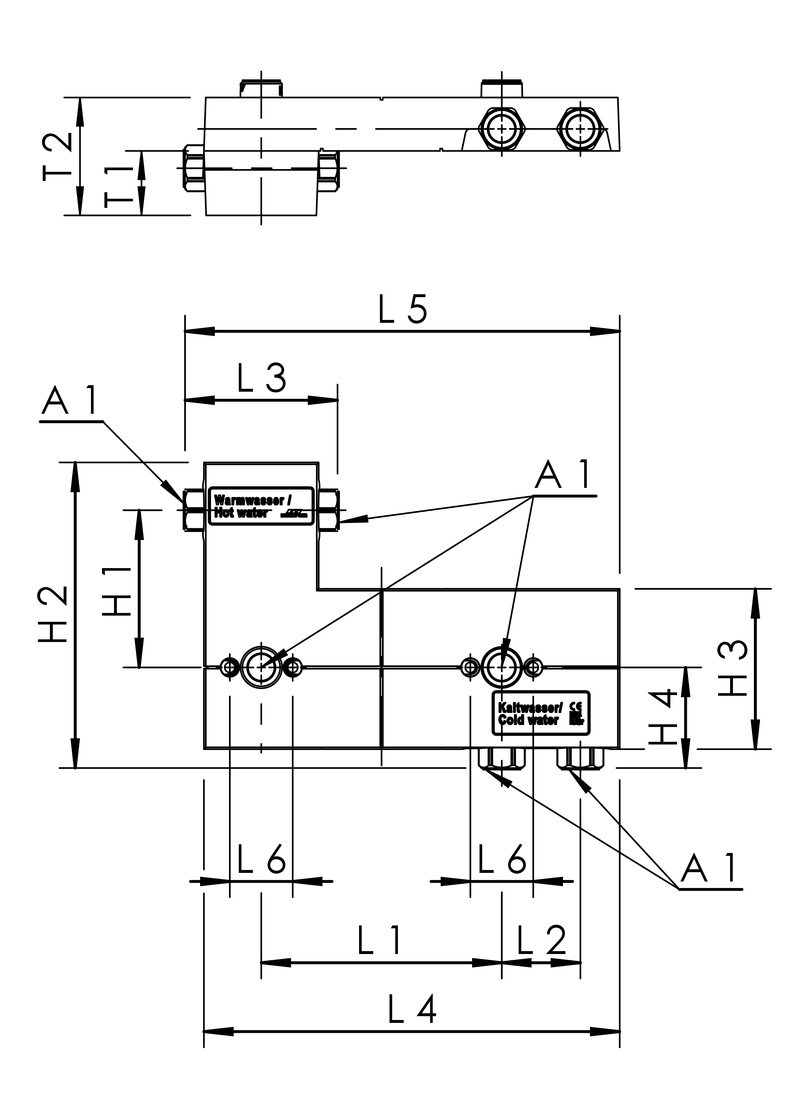

N. d’ordine DN A1 H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		L5
(mm) 		L6
(mm) 		T1
(mm) 		T2
(mm) 		kg
5500101500 15 Rp 1/2 100 194,5 102 64 153 50 97 264,5 276,5 40 41 75 1,28

Modelli CAD

N. d’ordine DN Modello CAD
5500101500 15 Visualizza i dati in 3D

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de
