Valvola di intercettazione di pieno flusso VAV con maniglia a chiusura morbida, filettatura interna, Figura 387 00

Valvola di intercettazione di pieno flusso VAV con maniglia a chiusura morbida, filettatura interna

Figura 387 00

perdita di pressione estremamente ridotta
parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
Corpo a passaggio totale

Navigazione delle pagine

perdita di pressione estremamente ridotta
parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
Corpo a passaggio totale
filettatura interna
parte superiore interna estraibile TOP-ENTRY, con corpo di tenuta in EPDM e corpo di chiusura in bronzo rosso
maniglia di azionamento girevole a 90°
senza spazi morti
incl. piastra colorata rossa e verde
con indicazione della posizione aperta
Maniglia a chiusura morbida per evitare sbalzi di pressione

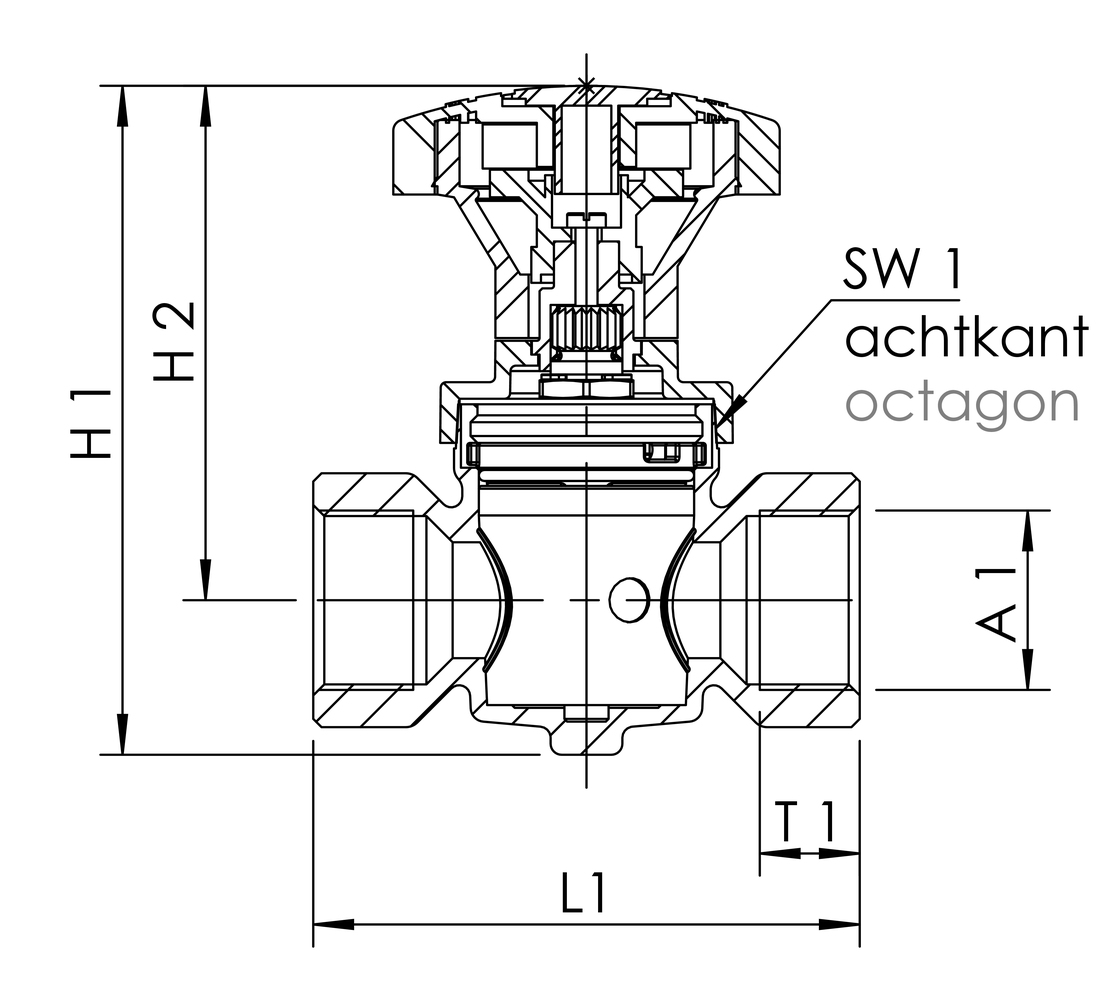

N. d’ordine	DN	A1	H1 (mm)	H2 (mm)	L1 (mm)	SW1	T1 (mm)	kg
3870001500	15	Rp 1/2	115	90	84	41	14,5	0,58
3870002000	20	Rp 3/4	115	90	90	41	16,5	0,67
3870002500	25	Rp 1	121	93	99	46,5	18	0,90

N. d’ordine	DN	Modello CAD	Curva caratteristica
3870001500	15	Visualizza i dati in 3D	Visualizza la curva caratteristica
3870002000	20	Visualizza i dati in 3D	Visualizza la curva caratteristica
3870002500	25	Visualizza i dati in 3D	Visualizza la curva caratteristica
