Armadio a muro TRESOR, Figura 214 14 CH

dotazione:
- valvola di collegamento apparecchio
- Combinazione di prese 2 x 230 V con RCD CH
come unità di fornitura per la fornitura centrale di corrente e acqua
controtelaio con sportello con cilindro di chiusura a profilo come serratura a infilare incl. ingegni
senza spazi morti
parti metalliche bagnate nello stato chiuso in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all'acqua aggressiva
chiudibile in acciaio inox 1.4539 speciale per condizioni ambientali in presenza di cloro (per es. piscine), superficie levigata
retro-fittabile sul posto su esecuzione serratura CH-KABA
retro-fittabile e sostituibile su un impianto di chiusura esistente
sportello con sportellino integrato per il collegamento di tubi flessibili o cavi per la sicurezza anche durante l’uso
guarnizione asta in EPDM esente da manutenzione
maniglia di attivazione con piastrine con marchio blu
filettatura esterna tubo
dispositivo blocca-riflusso integrato e aeratore tubi come combinazione di sicurezza HD
elemento conico con molla interna dispositivo blocca-riflusso
incl. accoppiamento tubo flessibile per sistemi a innesto comuni
prolungabile a piacere sul posto

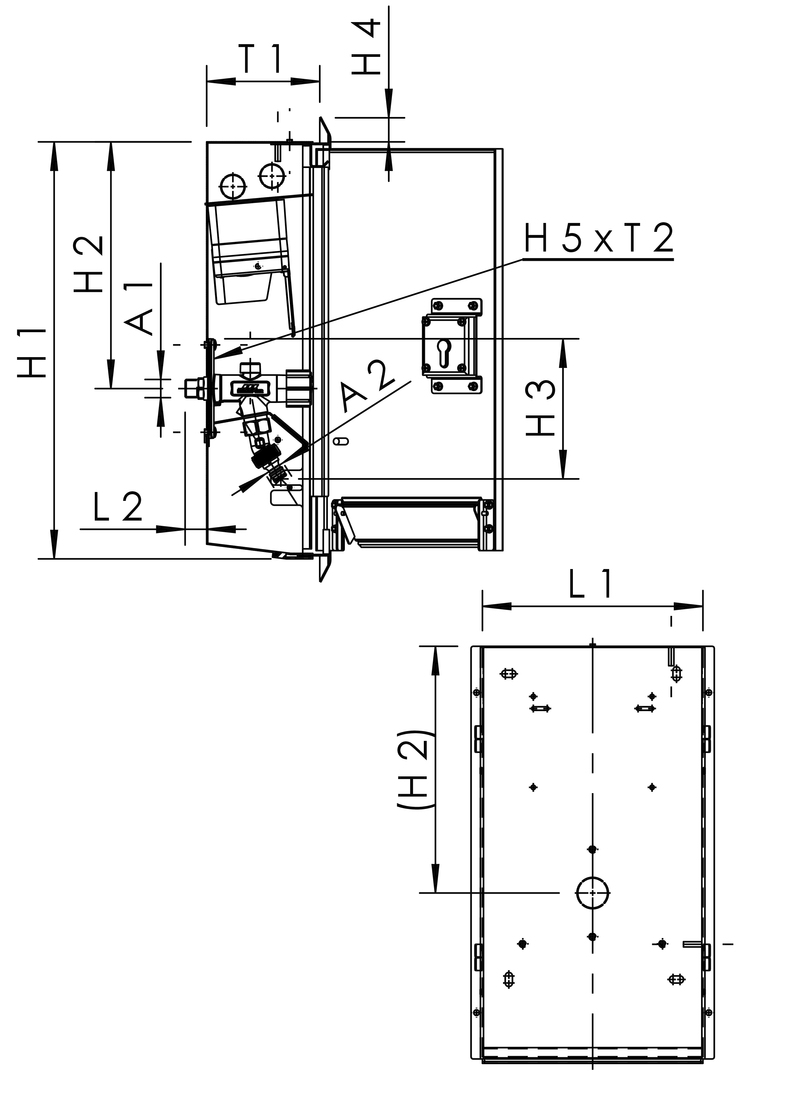

N. d’ordine	DN	A1	A2	H1 (mm)	H2 (mm)	H3 (mm)	H4 (mm)	H5 (mm)	L1 (mm)	L2 (mm)	T1 (mm)	T2 (mm)	flusso a 0,05 MPa	flusso a 0,1 MPa	flusso a 0,15 MPa	kg
21414015CH	15	R 1/2	G 3/4	477,5	282,5	160	28	114	252,5	25	121,5	56	0,4	0,67	0,8	11,00

N. d’ordine

H1
(mm)

H2
(mm)

H3
(mm)

H4
(mm)

H5
(mm)

L1
(mm)

L2
(mm)

T1
(mm)

T2
(mm)

flusso a 0,05 MPa

flusso a 0,1 MPa

flusso a 0,15 MPa

21414015CH

R 1/2

G 3/4

477,5

282,5

160

114

252,5

121,5

0,4

0,67

0,8

11,00

N. d’ordine	DN	Modello CAD
21414015CH	15	Visualizza i dati in 3D

N. d’ordine

Modello CAD

21414015CH

Armadio a muro TRESOR
