Armadio a muro TRESOR

Figura 214 03 CH

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 214 03 CH
Figura 214 03 CH
Figura 214 03 CH
Figura 214 03 CH
Figura 214 03 CH

caratteristiche del prodotto

  • dotazione:
    - rubinetteria esterna antigelo
    - Combinazione di prese 2 x 230 V con RCD CH

norme e certificazioni

  • rubinetteria con approvazione DVGW
  • rubinetteria con approvazione ÖVGW
  • rubinetteria con approvazione SVGW
  • rubinetteria con approvazione KIWA
  • rubinetteria con approvazione BELGAQUA
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • DIN EN 15096 famiglia H, tipo B / DIN EN 1717 / DIN EN 13959

Dati tecnici

  • Livello di pressione PN 16
  • grado di protezione IP55

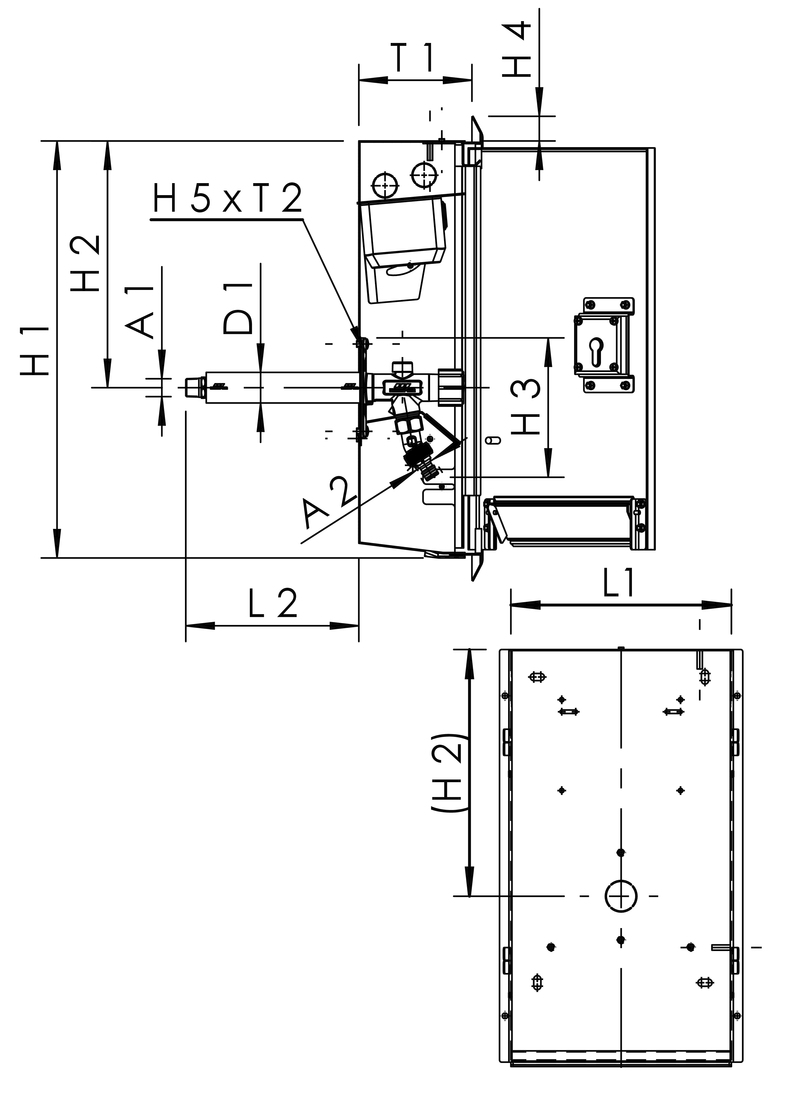

Figura 214 03 CH
N. d’ordine DN A1 A2 D1
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		H5
(mm) 		L1
(mm) 		L2
(mm) 		T1
(mm) 		T2
(mm) 		kg
21403015CH 15 R 1/2 G 3/4 35 477,5 282,5 160 28 114 252,5 198 121,5 56 10,50

Modelli CAD

N. d’ordine DN Modello CAD
21403015CH 15 Visualizza i dati in 3D

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Istruzioni
Tipo di file
istruzioni di montaggio e uso armadi per montaggio a parete TRESOR
pdf (2.9 MB)
Opuscoli
Tipo di file
brochure TRESOR
pdf (263 KB)
