Armadio a parete TRESOR, Figura 213 04 CH

dotazione:
- rubinetteria esterna antigelo
- Combinazione di prese 2 x 230 V con RCD CH
retro-fittabile sul posto su esecuzione serratura CH-KABA
parti metalliche bagnate nello stato chiuso in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all'acqua aggressiva
chiudibile, in acciaio inox, superficie levigata
come unità di fornitura per la fornitura centrale di corrente e acqua
controtelaio con sportello con cilindro di chiusura a profilo come serratura a infilare incl. ingegni
retro-fittabile e sostituibile su un impianto di chiusura esistente
sportello con sportellino integrato per il collegamento di tubi flessibili o cavi per la sicurezza anche durante l’uso
guarnizione asta in EPDM esente da manutenzione
elemento conico con molla interna dispositivo blocca-riflusso
prolungabile a piacere sul posto
con aeratore funzionale per lo scarico automatico
dispositivo blocca-riflusso integrato e aeratore tubi come combinazione di sicurezza HD
filettatura esterna tubo
maniglia di attivazione con piastrine con marchio blu
senza spazi morti
incl. accoppiamento tubo flessibile per sistemi a innesto comuni
serratura con numero chiavi unitario su richiesta, altre dotazioni su richiesta

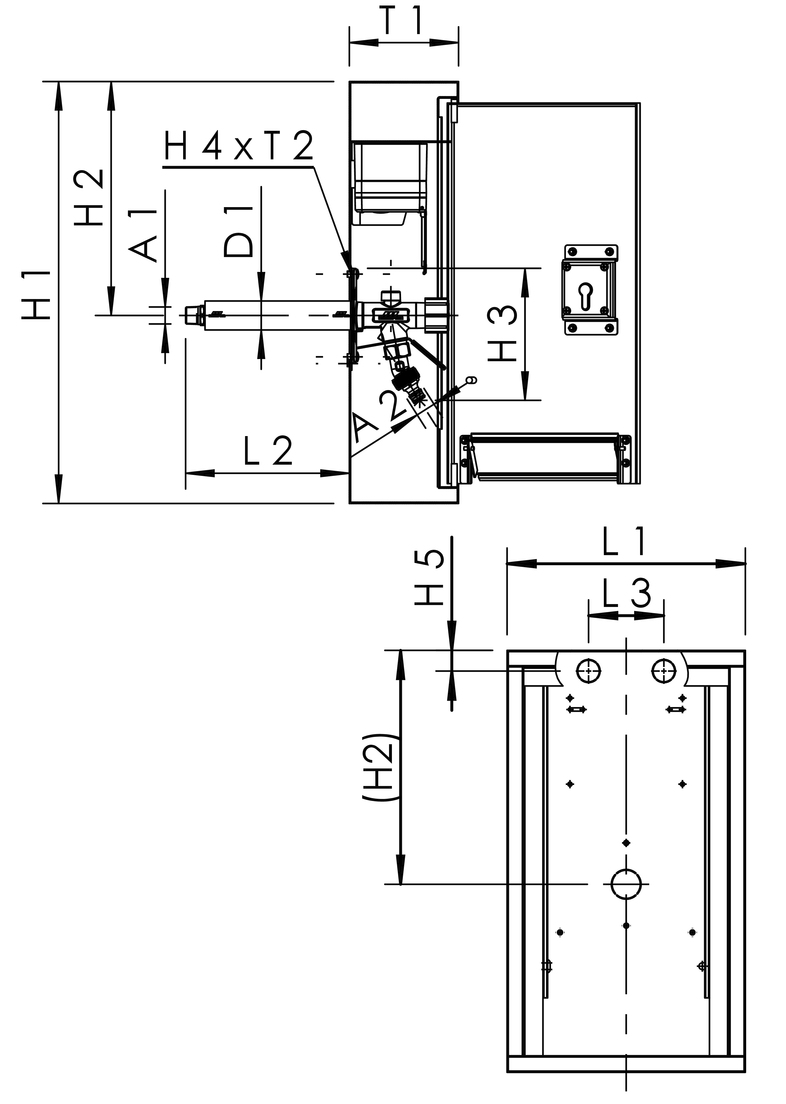

N. d’ordine	DN	A1	A2	H1 (mm)	H2 (mm)	H3 (mm)	H4 (mm)	H5 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	T1 (mm)	T2 (mm)	flusso a 0,05 MPa	flusso a 0,1 MPa	flusso a 0,15 MPa	kg
21304015CH	15	R 1/2	G 3/4	510	282,5	160	114	25	288	198	91	132	56	0,4	0,67	0,8	10,66

N. d’ordine

H1
(mm)

H2
(mm)

H3
(mm)

H4
(mm)

H5
(mm)

L1
(mm)

L2
(mm)

L3
(mm)

T1
(mm)

T2
(mm)

flusso a 0,05 MPa

flusso a 0,1 MPa

flusso a 0,15 MPa

21304015CH

R 1/2

G 3/4

510

282,5

160

114

288

198

132

0,4

0,67

0,8

10,66

N. d’ordine	DN	Modello CAD
21304015CH	15	Visualizza i dati in 3D

N. d’ordine

Modello CAD

21304015CH

Armadio a parete TRESOR
