Armadio a parete MINI-TRESOR

Figura 212 09 CH

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 212 09 CH
Figura 212 09 CH
Figura 212 09 CH
Figura 212 09 CH
Figura 212 09 CH

caratteristiche del prodotto

  • dotazione:
    - valvola di collegamento apparecchio
    - Presa 230 V CH tipo 13
  • retro-fittabile sul posto su esecuzione serratura CH-KABA
  • parti metalliche bagnate nello stato chiuso in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all'acqua aggressiva
  • chiudibile, in acciaio inox, superficie levigata
  • come unità di fornitura per la fornitura centrale di corrente e acqua
  • con presa Schuko
  • controtelaio con sportello con cilindro di chiusura a profilo come serratura a infilare incl. ingegni
  • retro-fittabile e sostituibile su un impianto di chiusura esistente
  • sportello con sportellino integrato per il collegamento di tubi flessibili o cavi per la sicurezza anche durante l’uso
  • guarnizione asta in EPDM esente da manutenzione
  • elemento conico con molla interna dispositivo blocca-riflusso
  • prolungabile a piacere sul posto
  • dispositivo blocca-riflusso integrato e aeratore tubi come combinazione di sicurezza HD
  • filettatura esterna tubo
  • maniglia di attivazione con piastrine con marchio blu
  • senza spazi morti
  • incl. accoppiamento tubo flessibile per sistemi a innesto comuni
  • serratura con numero chiavi unitario su richiesta, altre dotazioni su richiesta

norme e certificazioni

  • rubinetteria con approvazione DVGW
  • rubinetteria con approvazione ÖVGW
  • rubinetteria con approvazione SVGW
  • rubinetteria con approvazione KIWA
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 15096 famiglia H, tipo B / DIN EN 1717 / DIN EN 13959

Dati tecnici

  • Livello di pressione PN 16
  • grado di protezione IP44

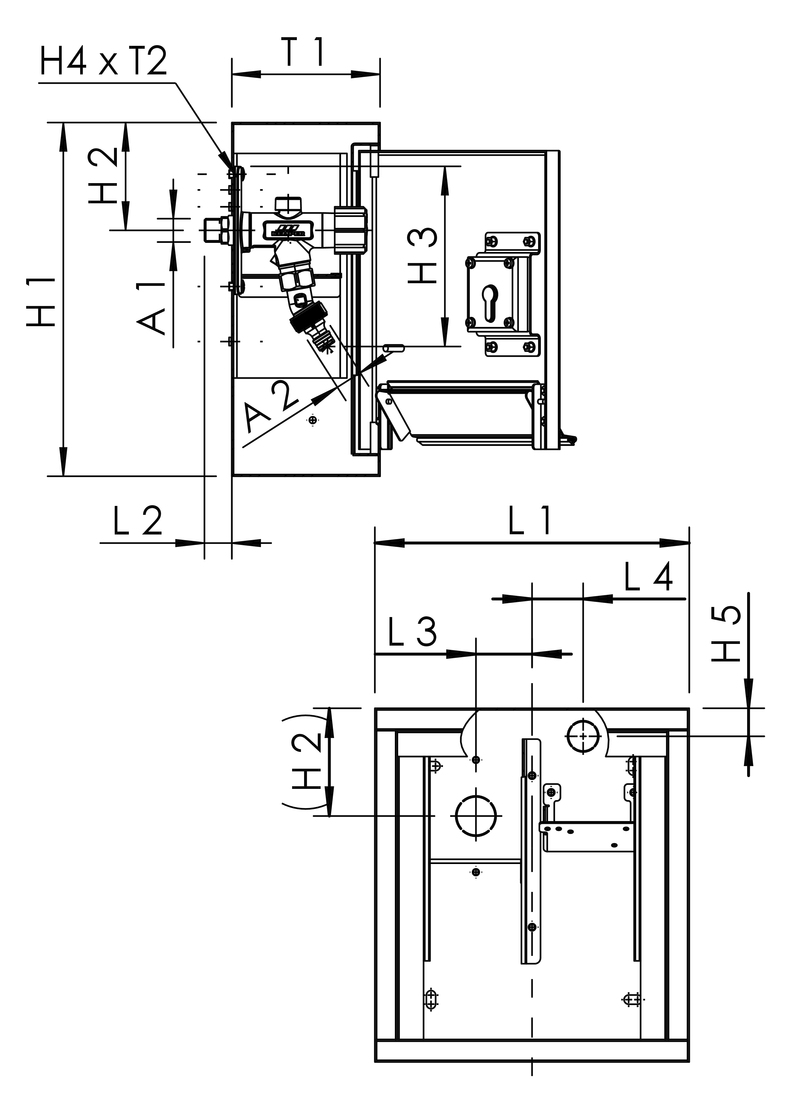

Figura 212 09 CH
N. d’ordine DN A1 A2 H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		H5
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		T1
(mm) 		T2
(mm) 		flusso a 0,05 MPa flusso a 0,1 MPa flusso a 0,15 MPa kg
21209015CH 15 R 1/2 G 3/4 315 96 160 114 25 280 198 50 45,5 132 56 0,4 0,67 0,8 7,41

Modelli CAD

N. d’ordine DN Modello CAD
21209015CH 15 Visualizza i dati in 3D

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Istruzioni
Tipo di file
istruzioni di montaggio e uso armadi su parete MINI-TRESOR
pdf (1.8 MB)
Opuscoli
Tipo di file
brochure TRESOR
pdf (263 KB)
