Armadio a muro TRESOR

Figura 210 08

  • parti metalliche bagnate nello stato chiuso in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all'acqua aggressiva
  • come unità di alimentazione per la fornitura d’acqua centrale
  • chiudibile, in acciaio inox, superficie levigata

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 210 08
Figura 210 08
Figura 210 08
Figura 210 08
Figura 210 08

caratteristiche del prodotto

  • dotazione:
    - valvola di collegamento apparecchio
    - nessuna presa
  • parti metalliche bagnate nello stato chiuso in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all'acqua aggressiva
  • come unità di alimentazione per la fornitura d’acqua centrale
  • chiudibile, in acciaio inox, superficie levigata
  • controtelaio con sportello con cilindro di chiusura a profilo come serratura a infilare incl. ingegni
  • retro-fittabile e sostituibile su un impianto di chiusura esistente
  • retro-fittabile sul posto su esecuzione serratura CH-KABA
  • sportello con sportellino integrato per il collegamento di tubi flessibili o cavi per la sicurezza anche durante l’uso
  • guarnizione asta in EPDM esente da manutenzione
  • elemento conico con molla interna dispositivo blocca-riflusso
  • prolungabile a piacere sul posto
  • con aeratore funzionale per lo scarico automatico
  • dispositivo blocca-riflusso integrato e aeratore tubi come combinazione di sicurezza HD
  • filettatura esterna tubo
  • maniglia di attivazione con piastrine con marchio blu
  • senza spazi morti
  • incl. accoppiamento tubo flessibile per sistemi a innesto comuni
  • serratura con numero chiavi unitario su richiesta, altre dotazioni su richiesta

norme e certificazioni

  • rubinetteria con approvazione DVGW
  • rubinetteria con approvazione ÖVGW
  • rubinetteria con approvazione SVGW
  • rubinetteria con approvazione KIWA
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 15096 famiglia H, tipo B / DIN EN 1717 / DIN EN 13959

Dati tecnici

  • Livello di pressione PN 16

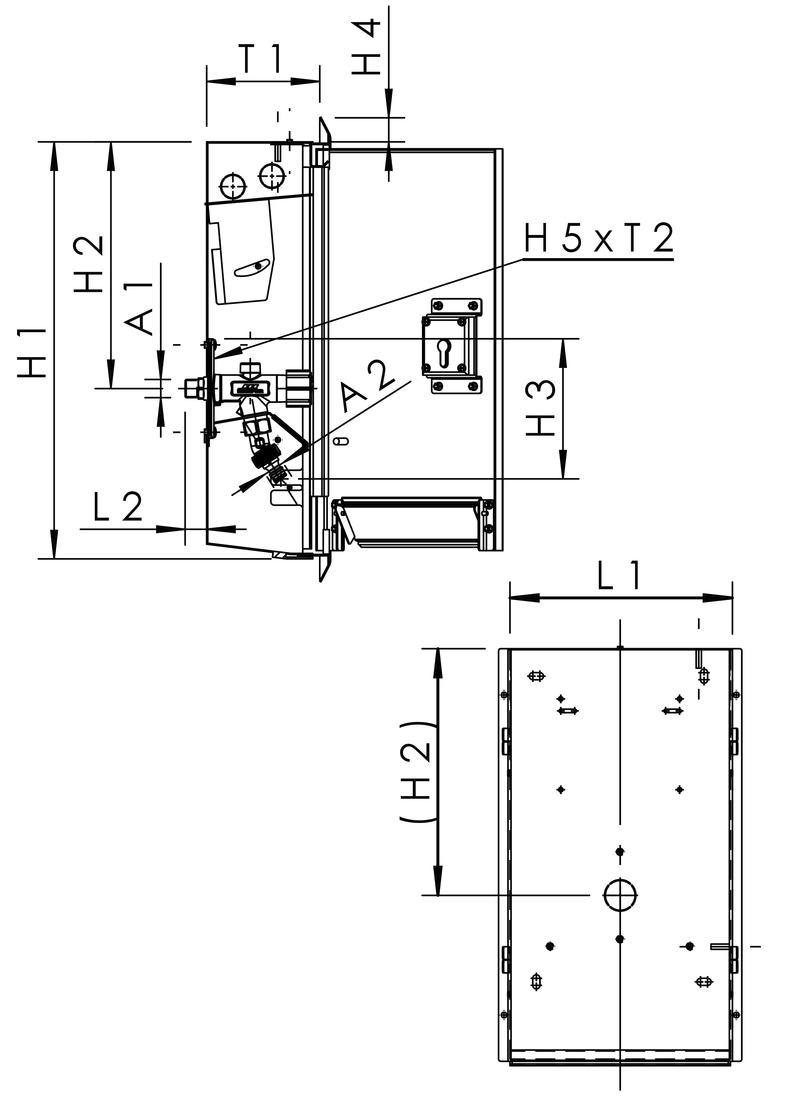

Figura 210 08
N. d’ordine DN A1 A2 H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		H5
(mm) 		L1
(mm) 		L2
(mm) 		T1
(mm) 		T2
(mm) 		flusso a 0,05 MPa flusso a 0,1 MPa flusso a 0,15 MPa kg
2100801500 15 R 1/2 G 3/4 477,5 282,5 160 28 114 252,5 25 121,5 56 0,4 0,67 0,8 10,10

Modelli CAD

N. d’ordine DN Modello CAD
2100801500 15 Visualizza i dati in 3D

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Istruzioni
Tipo di file
istruzioni di montaggio e uso armadi per montaggio a parete TRESOR
pdf (2.9 MB)
Opuscoli
Tipo di file
brochure TRESOR
pdf (263 KB)
