Valvola di intercettazione a flusso libero STANDARD, con tappo di scarico, filettatura interna

Figura 191 02

  • corpo bronzo rosso, parte superiore ottone
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante
  • filettatura interna

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 191 02
Figura 191 02
Figura 191 02
Figura 191 02
Figura 191 02

caratteristiche del prodotto

  • corpo bronzo rosso, parte superiore ottone
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante
  • filettatura interna
  • con tappo di scarico
  • con possibilità di alloggiamento per sonda di temperatura Pt1000 o termometro mediante pozzetto disponibile come optional
  • filettatura asta fuori dal liquido
  • guarnizione della sede in EPDM
  • con volantino verde
  • senza spazi morti

norme e certificazioni

  • approvazione DVGW
  • approvazione ÖVGW
  • approvazione SVGW
  • approvazione WRAS
  • approvazione KIWA
  • approvazione VA
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 110 °C

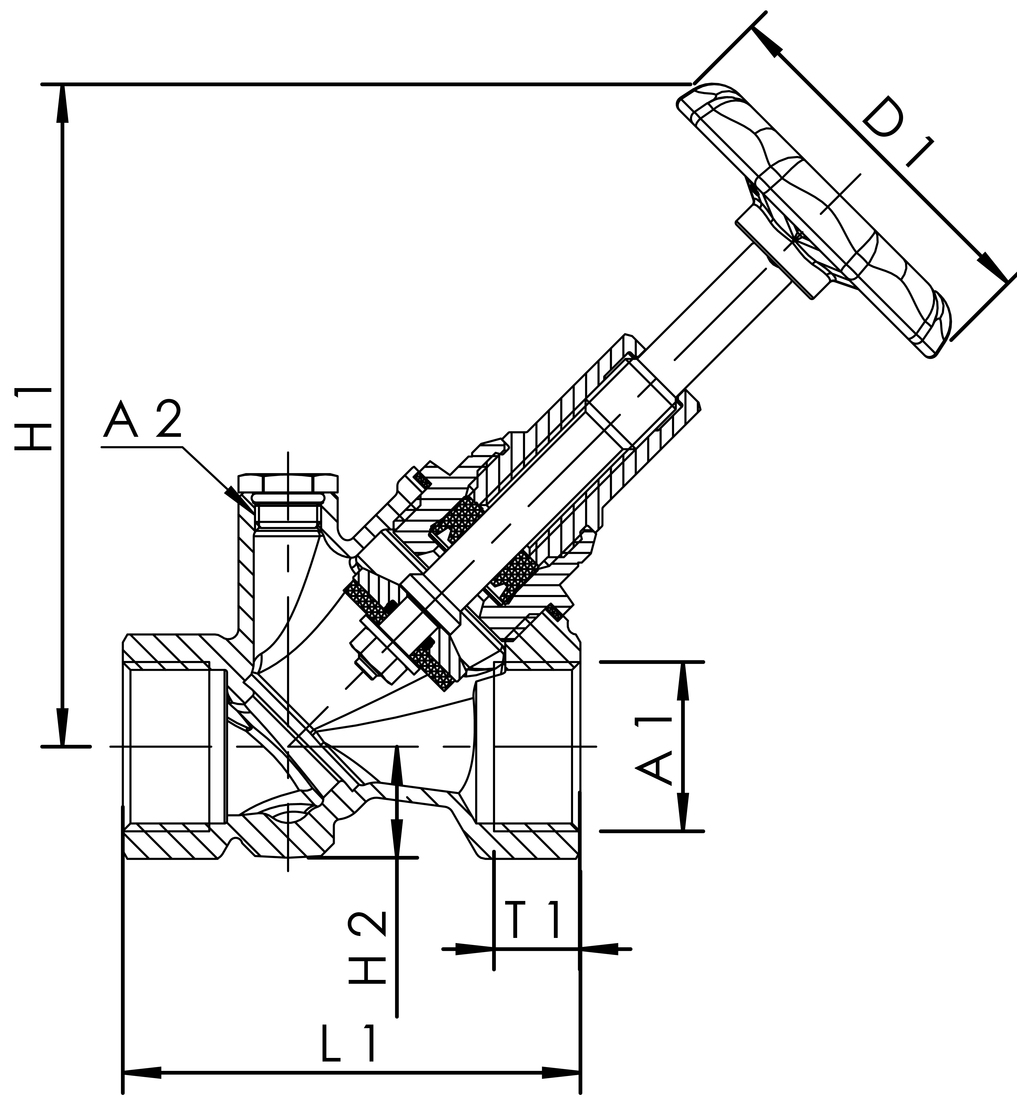

Figura 191 02
N. d’ordine DN A1 A2 D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		Zeta kvs kg
1910201500 15 Rp 1/2 G 1/4 60 95 21 65 15 2,3 5,9 0,39
1910202000 20 Rp 3/4 G 1/4 60 104 24 75 16,3 1,6 12,5 0,51
1910202500 25 Rp 1 G 1/4 70 136 22 90 19,1 1,4 21,3 0,81
1910203200 32 Rp 1 1/4 G 1/4 70 152 28,5 110 21,4 1,1 38,7 1,20
1910204000 40 Rp 1 1/2 G 1/4 70 161 29,5 120 21,4 1,8 47,2 1,53
1910205000 50 Rp 2 G 1/4 90 191 35,5 150 25,7 1,4 84,8 2,49

Modelli CAD e curve caratteristiche

N. d’ordine DN Modello CAD Curva caratteristica
1910201500 15 Visualizza i dati in 3D Visualizza la curva caratteristica
1910202000 20 Visualizza i dati in 3D Visualizza la curva caratteristica
1910202500 25 Visualizza i dati in 3D Visualizza la curva caratteristica
1910203200 32 Visualizza i dati in 3D Visualizza la curva caratteristica
1910204000 40 Visualizza i dati in 3D Visualizza la curva caratteristica
1910205000 50 Visualizza i dati in 3D Visualizza la curva caratteristica

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
diagrammi di flusso valvola di chiusura a flusso libero WESER
pdf (98 KB)
