Valvola di intercettazione a flusso libero WESER, con tappo di scarico, filettatura interna

Figura 190 02 CH

  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • 10 anni di garanzia
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 190 02 CH
Figura 190 02 CH
Figura 190 02 CH
Figura 190 02 CH
Figura 190 02 CH

caratteristiche del prodotto

  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • 10 anni di garanzia
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
  • guarnizione della sede in EPDM
  • corpo conico orientabile, protetto contro i colpi d'ariete
  • filettatura interna
  • con tappo di scarico
  • con possibilità di alloggiamento per sonda di temperatura Pt1000 o termometro mediante pozzetto disponibile come optional
  • filettatura asta fuori dal liquido
  • sede della valvola non soggetta a usura in acciaio inox
  • con volantino nero
  • incl. piastra colorata rossa e verde
  • senza spazi morti
  • con indicazione della posizione aperta

norme e certificazioni

  • approvazione DVGW
  • approvazione ÖVGW
  • approvazione SVGW
  • approvazione WRAS
  • approvazione KIWA
  • approvazione VA
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 110 °C

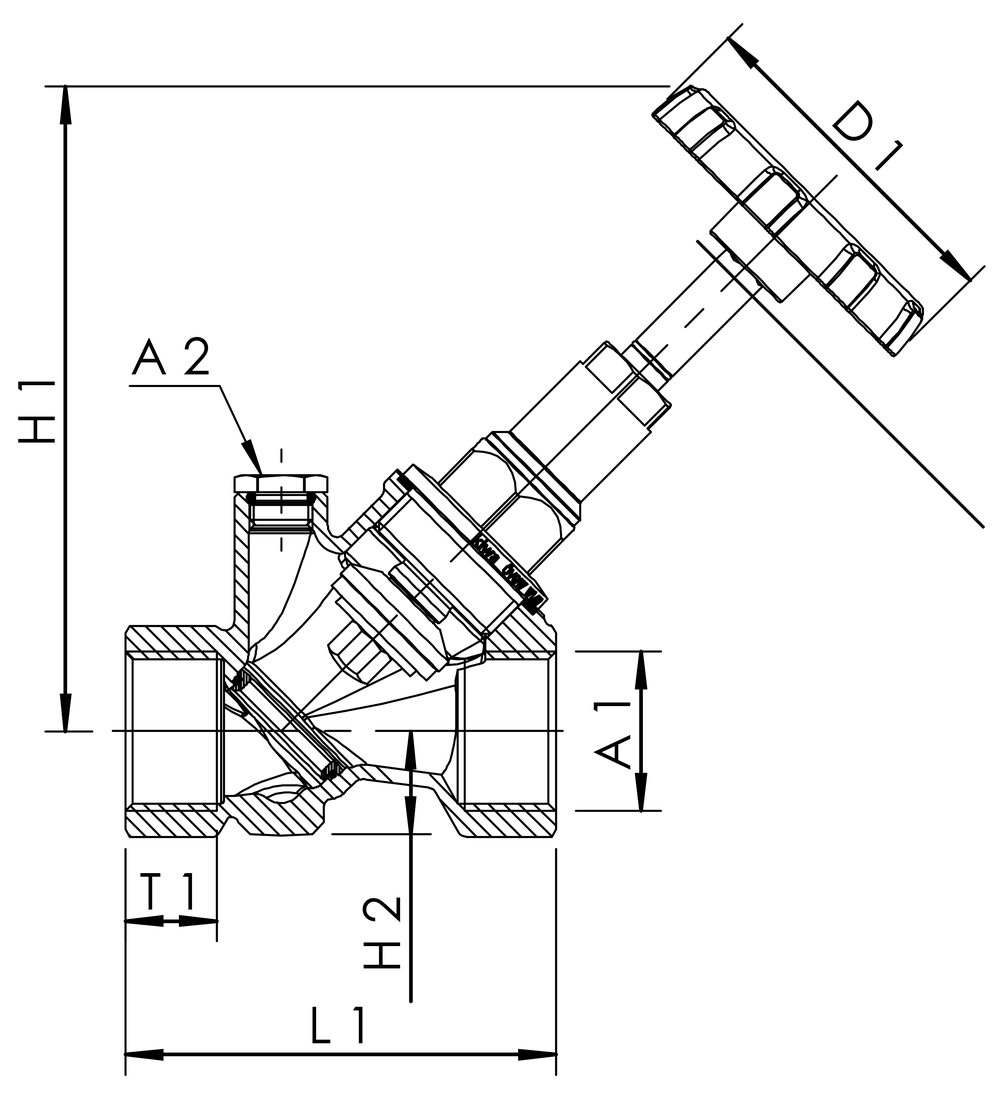

Figura 190 02 CH
N. d’ordine DN A1 A2 BS
(mm) 		D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		Zeta HS
(mm) 		kvs LS
(mm) 		kg
19002015CH 15 Rp 1/2 G 1/4 60 60 90 21 65 15 2,3 123 5,9 127 0,42
19002020CH 20 Rp 3/4 G 1/4 60 60 105 24 75 16,3 1,6 129 12,5 131 0,52
19002025CH 25 Rp 1 G 1/4 70 70 132 22 90 19,1 1,4 154 21,3 165 0,83
19002032CH 32 Rp 1 1/4 G 1/4 70 70 154 27 110 21,4 1,1 181 38,7 193 1,21
19002040CH 40 Rp 1 1/2 G 1/4 70 70 162 30 120 21,4 1,8 191 47,2 199 1,50
19002050CH 50 Rp 2 G 1/4 90 90 193 35,5 150 25,4 1,4 230 84,8 243 2,40

Modelli CAD e curve caratteristiche

N. d’ordine DN Modello CAD Curva caratteristica
19002015CH 15 Visualizza i dati in 3D Visualizza la curva caratteristica
19002020CH 20 Visualizza i dati in 3D Visualizza la curva caratteristica
19002025CH 25 Visualizza i dati in 3D Visualizza la curva caratteristica
19002032CH 32 Visualizza i dati in 3D Visualizza la curva caratteristica
19002040CH 40 Visualizza i dati in 3D Visualizza la curva caratteristica
19002050CH 50 Visualizza i dati in 3D Visualizza la curva caratteristica

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
diagrammi di flusso valvola di chiusura a flusso libero WESER
pdf (98 KB)
