Valvola di intercettazione a flusso libero WESER, senza scarico, filettatura interna

Figura 190 00 CH

  • per l’impiego a monte del contatore dell’acqua a uso domestico
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • 10 anni di garanzia

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 190 00 CH
Figura 190 00 CH
Figura 190 00 CH
Figura 190 00 CH
Figura 190 00 CH

caratteristiche del prodotto

  • per l’impiego a monte del contatore dell’acqua a uso domestico
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • 10 anni di garanzia
  • guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
  • guarnizione della sede in EPDM
  • corpo conico orientabile, protetto contro i colpi d'ariete
  • filettatura interna
  • senza scarico (scarico non installabile a posteriori)
  • filettatura asta fuori dal liquido
  • sede della valvola non soggetta a usura in acciaio inox
  • con volantino nero
  • incl. piastra colorata rossa e verde
  • senza spazi morti
  • con indicazione della posizione aperta

norme e certificazioni

  • approvazione DVGW
  • approvazione ÖVGW
  • approvazione SVGW
  • approvazione KIWA
  • approvazione VA
  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • fino a DN 32 approvazione insonorizzazione secondo DIN EN ISO 3822 classe 1
  • DIN EN 1213
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • Livello di pressione PN 16
  • temperatura d’esercizio max. 110 °C

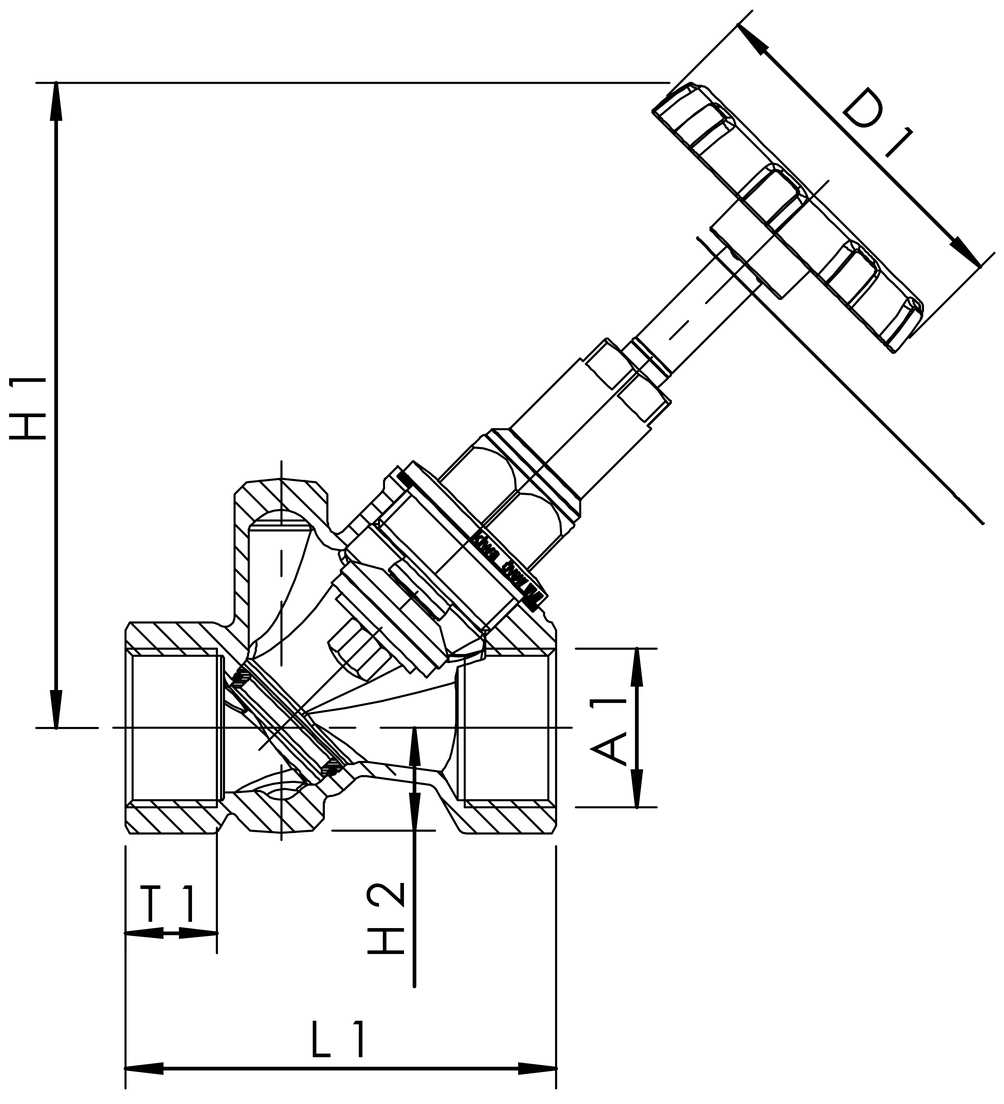

Figura 190 00 CH
N. d’ordine DN A1 BS
(mm) 		D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		Zeta HS
(mm) 		kvs LS
(mm) 		kg
19000015CH 15 Rp 1/2 60 60 90 21 65 15 2,3 123 5,9 127 0,45
19000020CH 20 Rp 3/4 60 60 105 24 75 16,3 1,6 129 12,5 131 0,62
19000025CH 25 Rp 1 70 70 132 22 90 19,1 1,4 154 21,3 165 0,97
19000032CH 32 Rp 1 1/4 70 70 154 27 110 21,4 1,1 181 38,7 193 1,25
19000040CH 40 Rp 1 1/2 70 70 162 30 120 21,4 1,8 191 47,2 199 1,61
19000050CH 50 Rp 2 90 90 193 35,5 150 25,7 1,4 230 84,8 243 2,46

Modelli CAD e curve caratteristiche

N. d’ordine DN Modello CAD Curva caratteristica
19000015CH 15 Visualizza i dati in 3D Visualizza la curva caratteristica
19000020CH 20 Visualizza i dati in 3D Visualizza la curva caratteristica
19000025CH 25 Visualizza i dati in 3D Visualizza la curva caratteristica
19000032CH 32 Visualizza i dati in 3D Visualizza la curva caratteristica
19000040CH 40 Visualizza i dati in 3D Visualizza la curva caratteristica
19000050CH 50 Visualizza i dati in 3D Visualizza la curva caratteristica

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
diagrammi di flusso valvola di chiusura a flusso libero WESER
pdf (98 KB)
