Valvola di campionamento per valvola angolare sul lavabo, con valvola di ritegno, Figura 188 01

Valvola di campionamento per valvola angolare sul lavabo, con valvola di ritegno

Figura 188 01

per il campionamento di acqua potabile, determinazione di parametri microbiologici secondo la legge sull’acqua potabile TrinkwV
per il semplice retrofitting all’uscita della valvola ad angolo
adatto per valvole ad angolo con linea di collegamento in uscita 10 mm in direzione della rubinetteria di prelievo

Navigazione delle pagine

per il campionamento di acqua potabile, determinazione di parametri microbiologici secondo la legge sull’acqua potabile TrinkwV
per il semplice retrofitting all’uscita della valvola ad angolo
adatto per valvole ad angolo con linea di collegamento in uscita 10 mm in direzione della rubinetteria di prelievo
elemento a gomito di fuoriuscita in acciaio inox passabile alla fiamma e girevole
valvola completamente cromata
guarnizione della sede in PTFE
ingresso tubo 10 x 1,25, uscita G 3/8 filettatura esterna con raccordo a compressione conico in ottone resistente alla trazione con compensazione di lunghezza
con dispositivo blocca-riflusso lato uscita integrato tipo EB secondo DIN EN 1717
chiudibile con chiave a esagono incassato SW 5
in ottone, superficie cromata
senza spazi morti
incl. chiave a esagono incassato

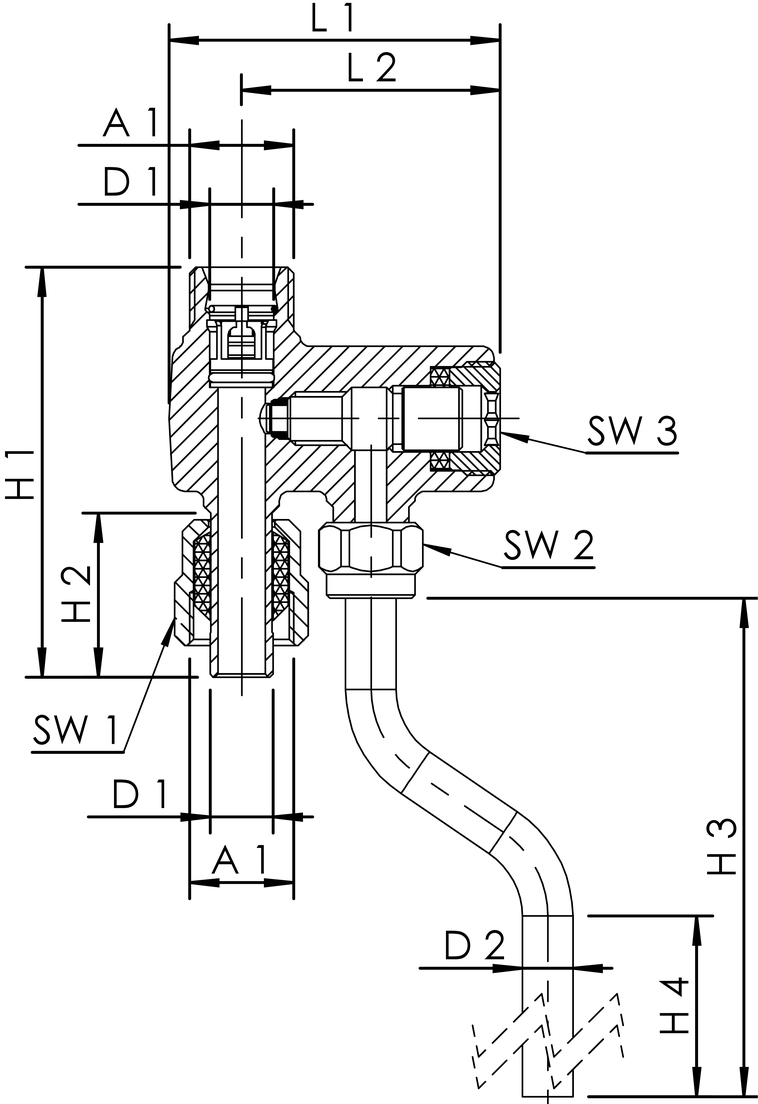

N. d’ordine	DN	A1	D1 (mm)	D2 (mm)	H1 (mm)	H2 (mm)	H3 (mm)	H4 (mm)	L1 (mm)	L2 (mm)	SW1	SW2	SW3	kg
1880101000	10	G 3/8	10	8	65	26	161	110,5	52,5	41	19	15	5	0,30

N. d’ordine

D1
(mm)

D2
(mm)

H1
(mm)

H2
(mm)

H3
(mm)

H4
(mm)

L1
(mm)

L2
(mm)

SW1

SW2

SW3

1880101000

G 3/8

161

110,5

52,5

0,30
