Valvola di campionamento per valvola ad angolo sul lavabo, Figura 188 00

Valvola di campionamento per valvola ad angolo sul lavabo

Figura 188 00

per il campionamento di acqua potabile, determinazione di parametri microbiologici secondo la legge sull’acqua potabile TrinkwV
per il semplice retrofitting all’uscita della valvola ad angolo
adatto per valvole ad angolo con linea di collegamento in uscita 10 mm in direzione della rubinetteria di prelievo

Navigazione delle pagine

per il campionamento di acqua potabile, determinazione di parametri microbiologici secondo la legge sull’acqua potabile TrinkwV
per il semplice retrofitting all’uscita della valvola ad angolo
adatto per valvole ad angolo con linea di collegamento in uscita 10 mm in direzione della rubinetteria di prelievo
elemento a gomito di fuoriuscita in acciaio inox passabile alla fiamma e girevole
valvola completamente cromata
guarnizione della sede in PTFE
ingresso tubo 10 x 1,25, uscita G 3/8 filettatura esterna con raccordo a compressione conico in ottone resistente alla trazione con compensazione di lunghezza
chiudibile con chiave a esagono incassato SW 5
in ottone, superficie cromata
senza spazi morti
incl. chiave a esagono incassato

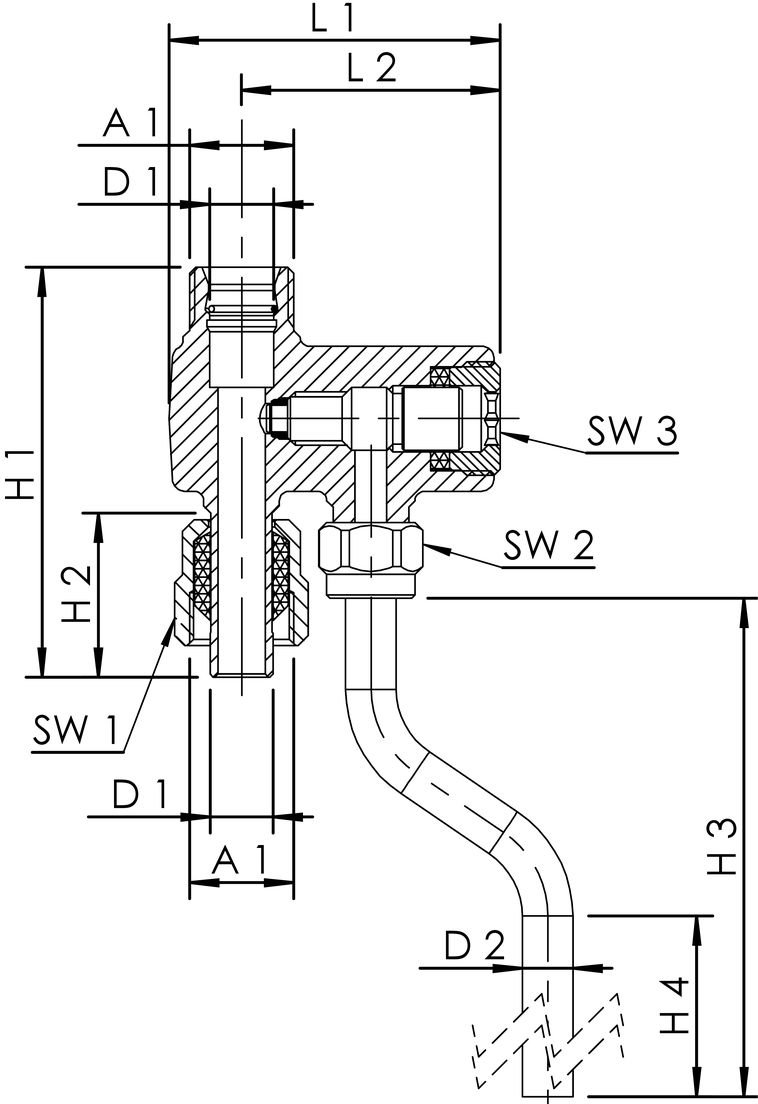

N. d’ordine	DN	A1	D1 (mm)	D2 (mm)	H1 (mm)	H2 (mm)	H3 (mm)	H4 (mm)	L1 (mm)	L2 (mm)	SW1	SW2	SW3	kg
1880001000	10	G 3/8	10	8	65	26	153,5	110,5	52,5	41	19	15	5	0,29
