Valvola di regolazione della circolazione automatica MULTI-THERM, da 50 °C a 65 °C, MAPRESS

Figura 143 22

  • valvola di controllo automatica per il bilanciamento idraulico di tubazioni di distribuzione montanti e al piano
  • per il bilanciamento idraulico autoregolante termico, con conversione automatica del campo di regolazione per la disinfezione termica
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • unità di chiusura con alloggiamento di termometro e sensore

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 143 22
Figura 143 22
Figura 143 22
Figura 143 22
Figura 143 22

caratteristiche del prodotto

  • valvola di controllo automatica per il bilanciamento idraulico di tubazioni di distribuzione montanti e al piano
  • per il bilanciamento idraulico autoregolante termico, con conversione automatica del campo di regolazione per la disinfezione termica
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • unità di chiusura con alloggiamento di termometro e sensore
  • guarnizione della sede in PTFE
  • unità di regolazione termostatica
  • raccordo a pressare per tubo in rame e in acciaio inox Geberit MAPRESS
  • con tappo di scarico
  • senza spazi morti
  • con funzione di chiusura, regolazione e preimpostazione

norme e certificazioni

  • approvazione DVGW
  • approvazione ÖVGW
  • approvazione SVGW
  • approvazione KIWA
  • parti in plastica con approvazione KTW e W 270
  • per impianti secondo scheda DVGW W 551/W 553/DIN 1988-300
  • secondo criteri di valutazione UBA
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • campo di regolazione 50 °C - 65 °C
  • Livello di pressione PN 16
  • temperatura d’esercizio max. 90 °C

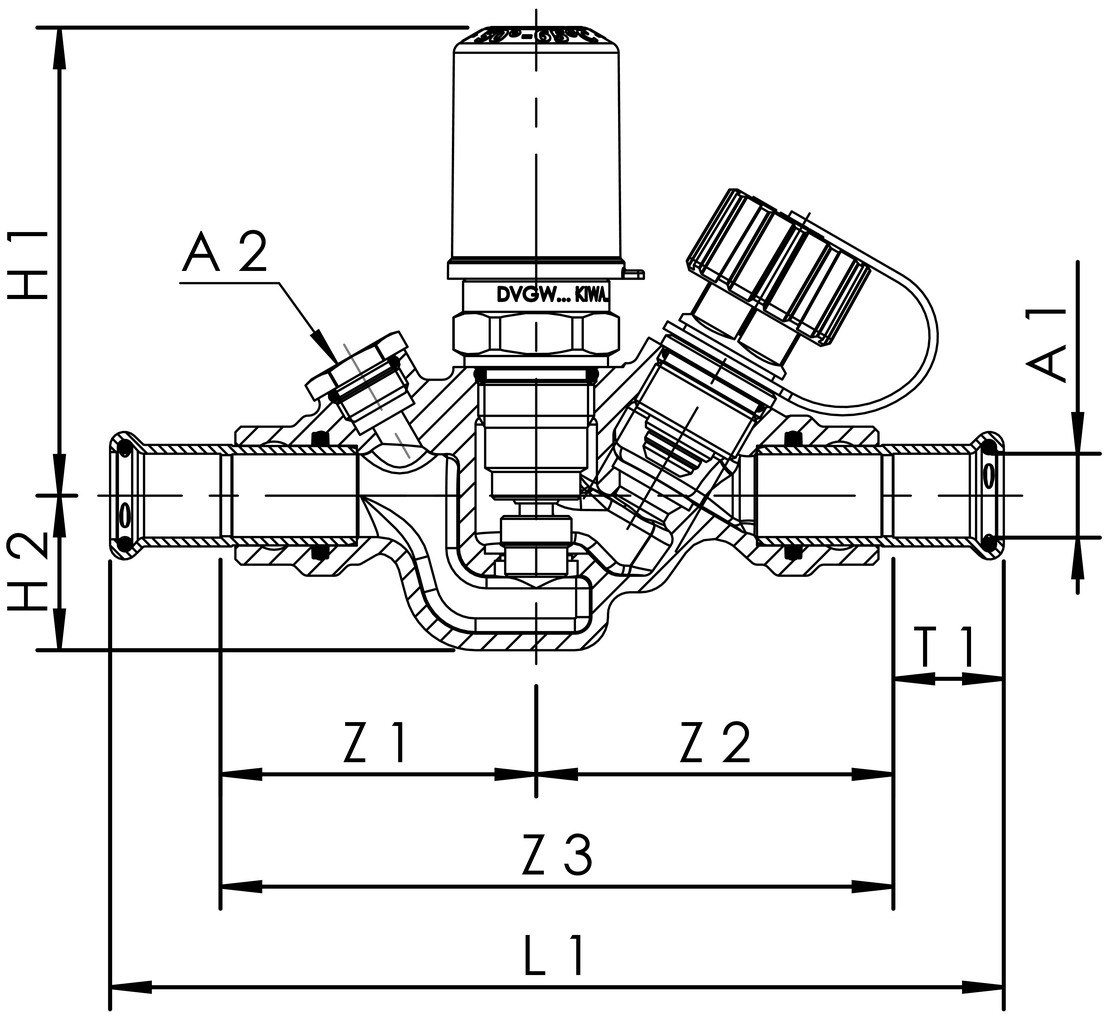

Figura 143 22
N. d’ordine DN A1
(mm) 		A2 H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		Z1
(mm) 		Z2
(mm) 		Z3
(mm) 		kvs kg
1432201500 15 15 G 1/4 85 28 162 20 57,5 64,5 122 1,3 0,79
1432201800 15 18 G 1/4 85 28 164 20 58,5 66 124,5 1,3 0,81
1432202000 20 22 G 1/4 85 33 184 21 65 77,5 142,5 1,6 1,04

Modelli CAD

N. d’ordine DN Modello CAD
1432201500 15 Visualizza i dati in 3D
1432201800 15 Visualizza i dati in 3D
1432202000 20 Visualizza i dati in 3D

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
diagrammi di flusso valvola di controllo automatica della circolazione MULTI-THERM
pdf (1.5 MB)
Istruzioni
Tipo di file
istruzioni di montaggio e uso MULTI-THERM
pdf (2.4 MB)
