Valvola di regolazione della circolazione automatica MULTI-THERM, da 50 °C a 65 °C, filettatura interna

Figura 143 00

  • valvola di controllo automatica per il bilanciamento idraulico di tubazioni di distribuzione montanti e al piano
  • per il bilanciamento idraulico autoregolante termico, con conversione automatica del campo di regolazione per la disinfezione termica
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • unità di chiusura con alloggiamento di termometro e sensore

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 143 00
Figura 143 00
Figura 143 00
Figura 143 00
Figura 143 00

caratteristiche del prodotto

  • valvola di controllo automatica per il bilanciamento idraulico di tubazioni di distribuzione montanti e al piano
  • per il bilanciamento idraulico autoregolante termico, con conversione automatica del campo di regolazione per la disinfezione termica
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • unità di chiusura con alloggiamento di termometro e sensore
  • guarnizione della sede in PTFE
  • unità di regolazione termostatica
  • filettatura interna
  • con tappo di scarico
  • senza spazi morti
  • con funzione di chiusura, regolazione e preimpostazione

norme e certificazioni

  • approvazione DVGW
  • approvazione ÖVGW
  • approvazione SVGW
  • approvazione WRAS
  • approvazione KIWA
  • parti in plastica con approvazione KTW e W 270
  • per impianti secondo scheda DVGW W 551/W 553/DIN 1988-300
  • secondo criteri di valutazione UBA
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • campo di regolazione 50 °C - 65 °C
  • Livello di pressione PN 16
  • temperatura d’esercizio max. 90 °C

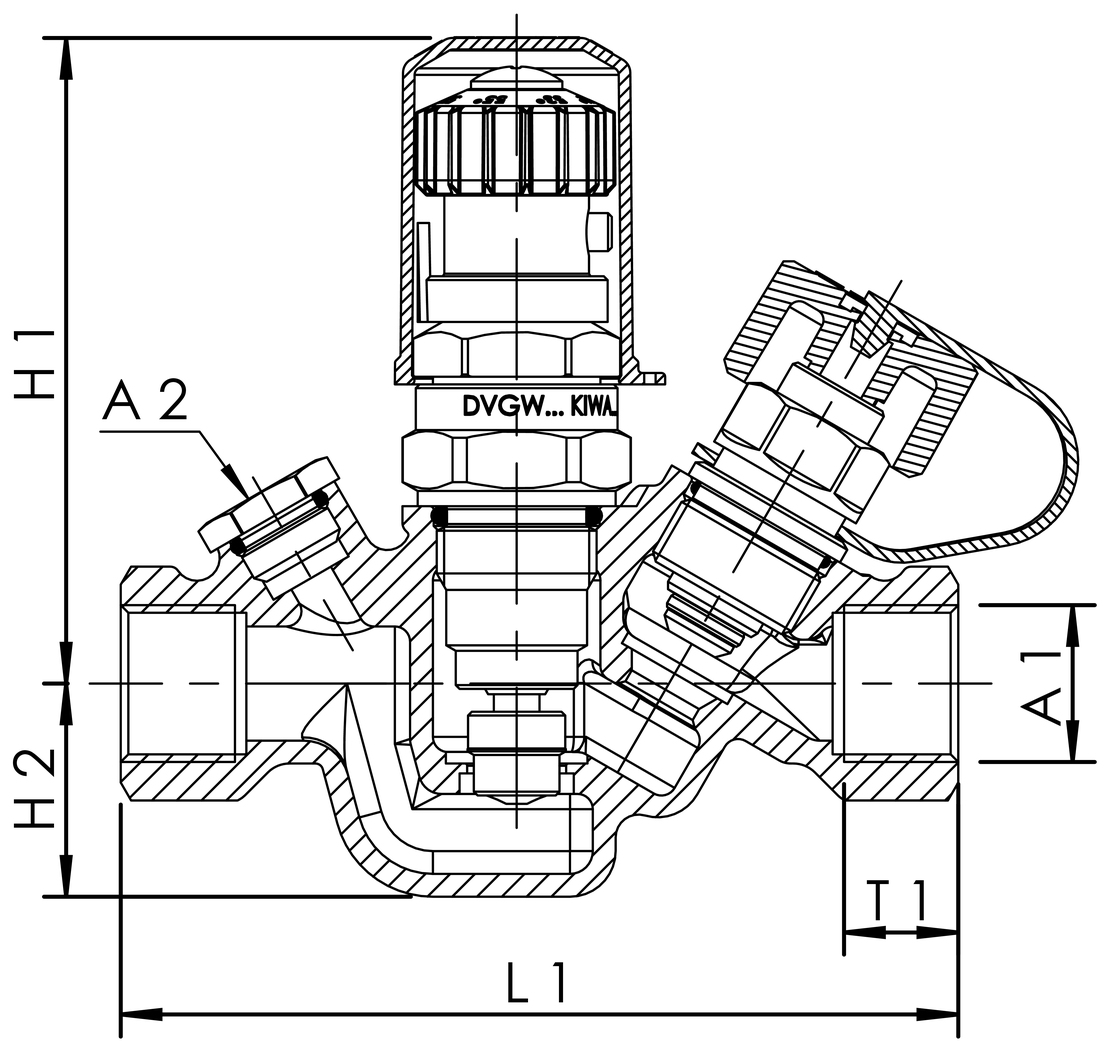

Figura 143 00
N. d’ordine DN A1 A2 H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		kvs kg
1430001500 15 Rp 1/2 G 1/4 85 28 110 15 1,3 0,69
1430002000 20 Rp 3/4 G 1/4 85 33 123 16,3 1,6 0,94
1430002500 25 Rp 1 G 1/4 97,5 34 136 19,1 3,2 1,19

Modelli CAD

N. d’ordine DN Modello CAD
1430001500 15 Visualizza i dati in 3D
1430002000 20 Visualizza i dati in 3D
1430002500 25 Visualizza i dati in 3D

Dati di pianificazione

Visualizza i dati di pianificazione su pdod.de

Download

Scheda tecnica
Tipo di file
Scheda tecnica del prodotto
PDF
Informazioni tecniche
Tipo di file
diagrammi di flusso valvola di controllo automatica della circolazione MULTI-THERM
pdf (1.5 MB)
Istruzioni
Tipo di file
istruzioni di montaggio e uso MULTI-THERM
pdf (2.4 MB)
